Válvulas de esfera AIGNEP

Válvulas de esfera GHILUX para aire y fluidos

31 series de válvulas de esfera en latón cromado para abrir y cerrar el paso: roscas ISO 7, ISO 228 y NPTF de 1/8" a 3/4", conexión a tubo, en L, en T, de 3 vías y con escape a atmósfera.

Encuentra tu válvula Solicitar asesoría técnica
  • Desde 1976
  • Producción en Italia
  • 31 series
  • Presencia global

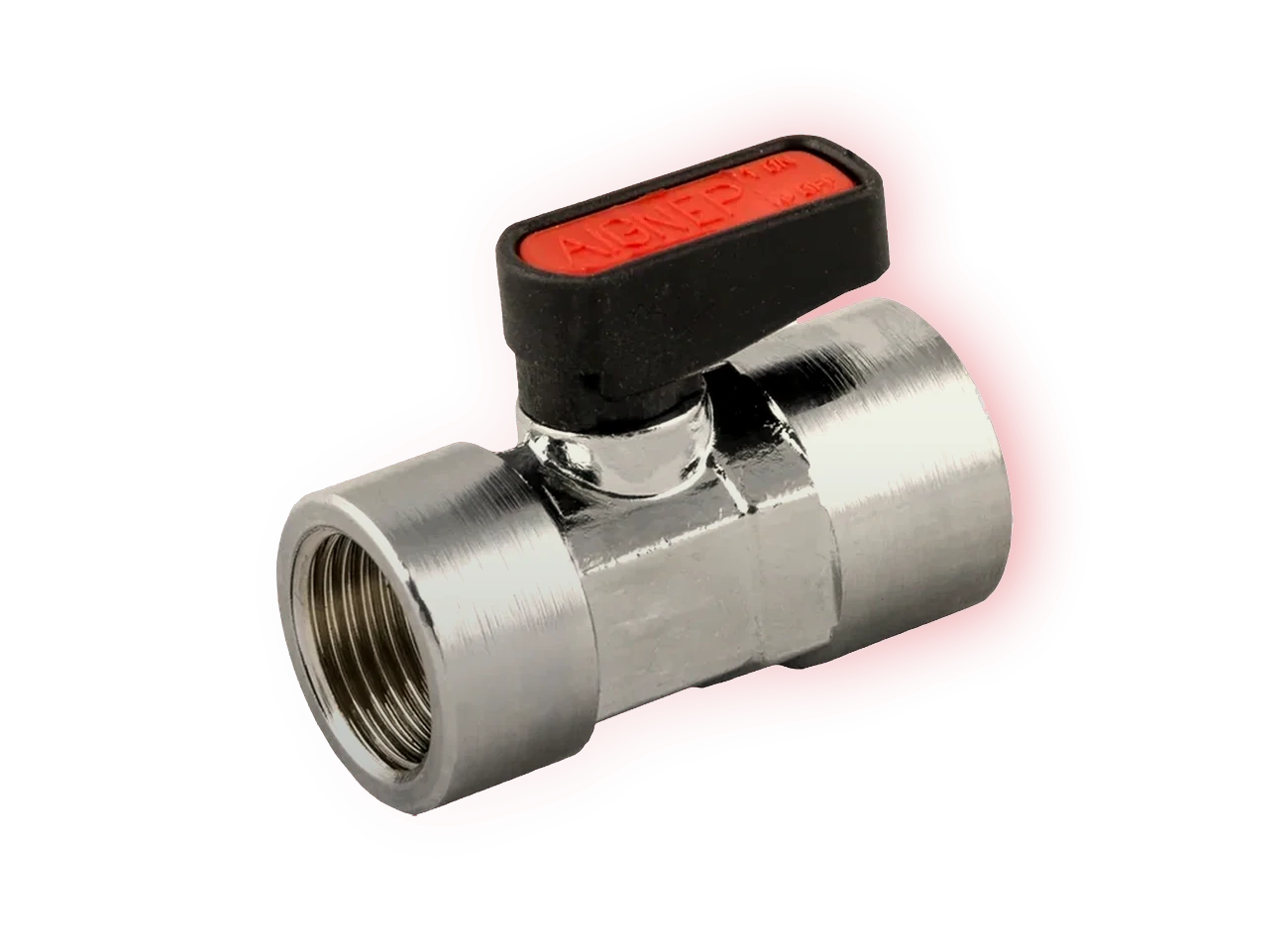

Válvula de esfera GHILUX AIGNEP 6300
MaterialLatón cromado
Conexión1/8" a 3/4"
Presión máx.20 bar
Temperatura-20°C / +80°C

6300 · HEMBRA RP ISO 7

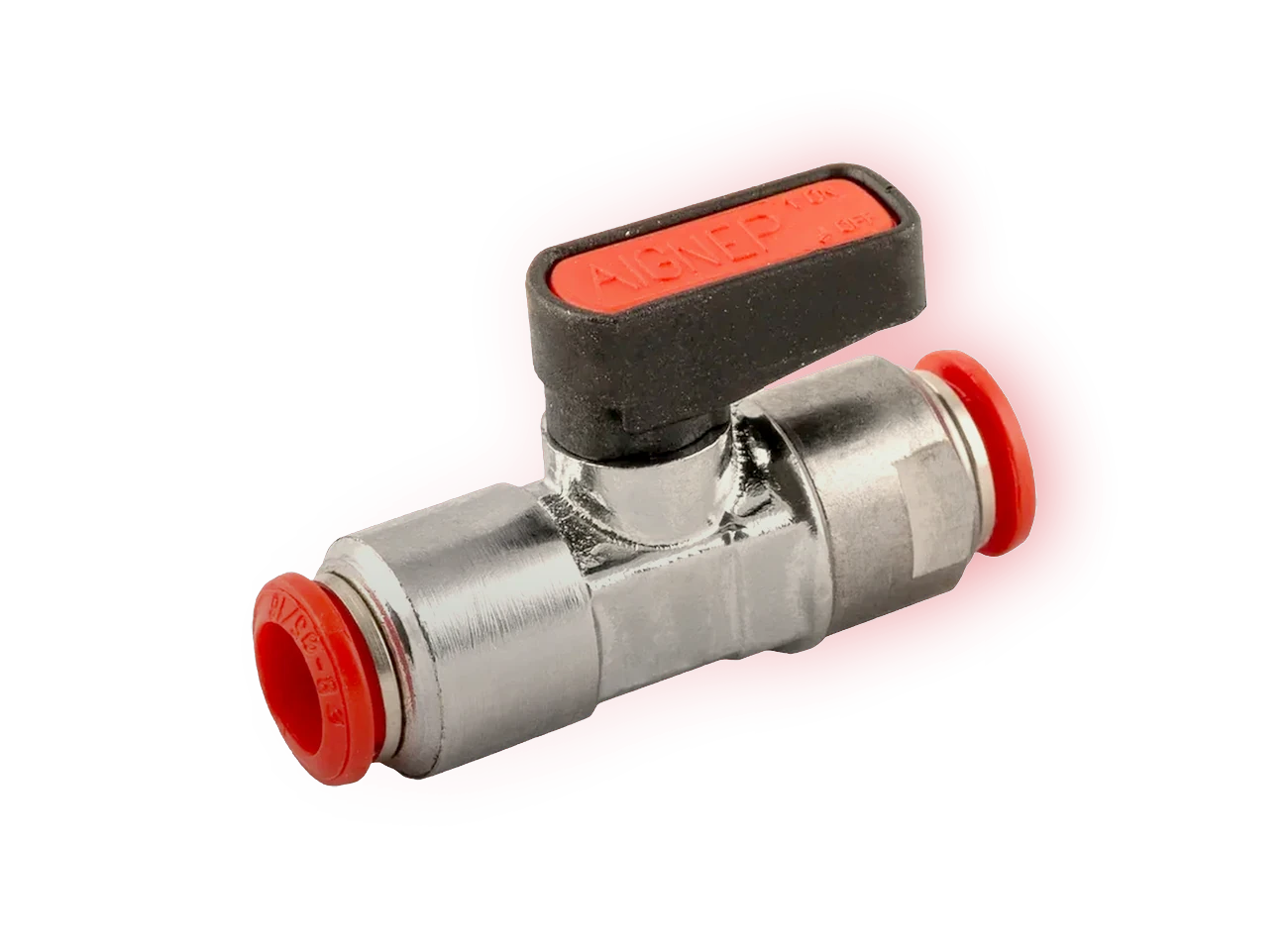

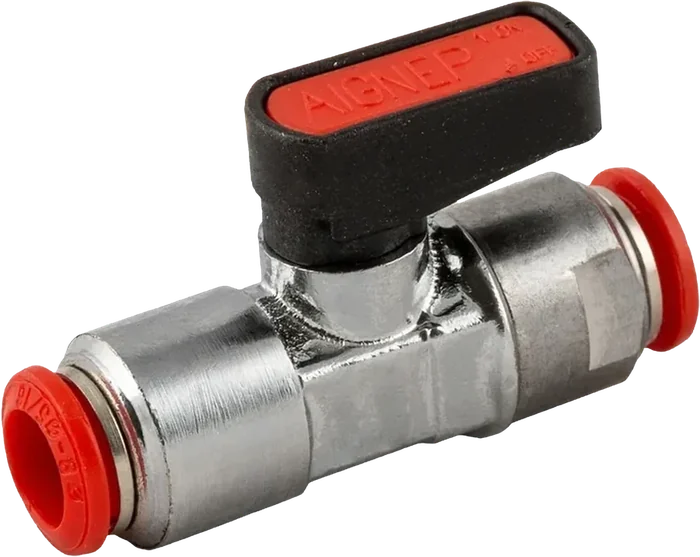

Válvula de esfera GHILUX AIGNEP 6560
MaterialLatón cromado
Conexión4 a 12 mm
Presión máx.20 bar
Temperatura-20°C / +80°C

6560 · TUBO AUTOMÁTICO

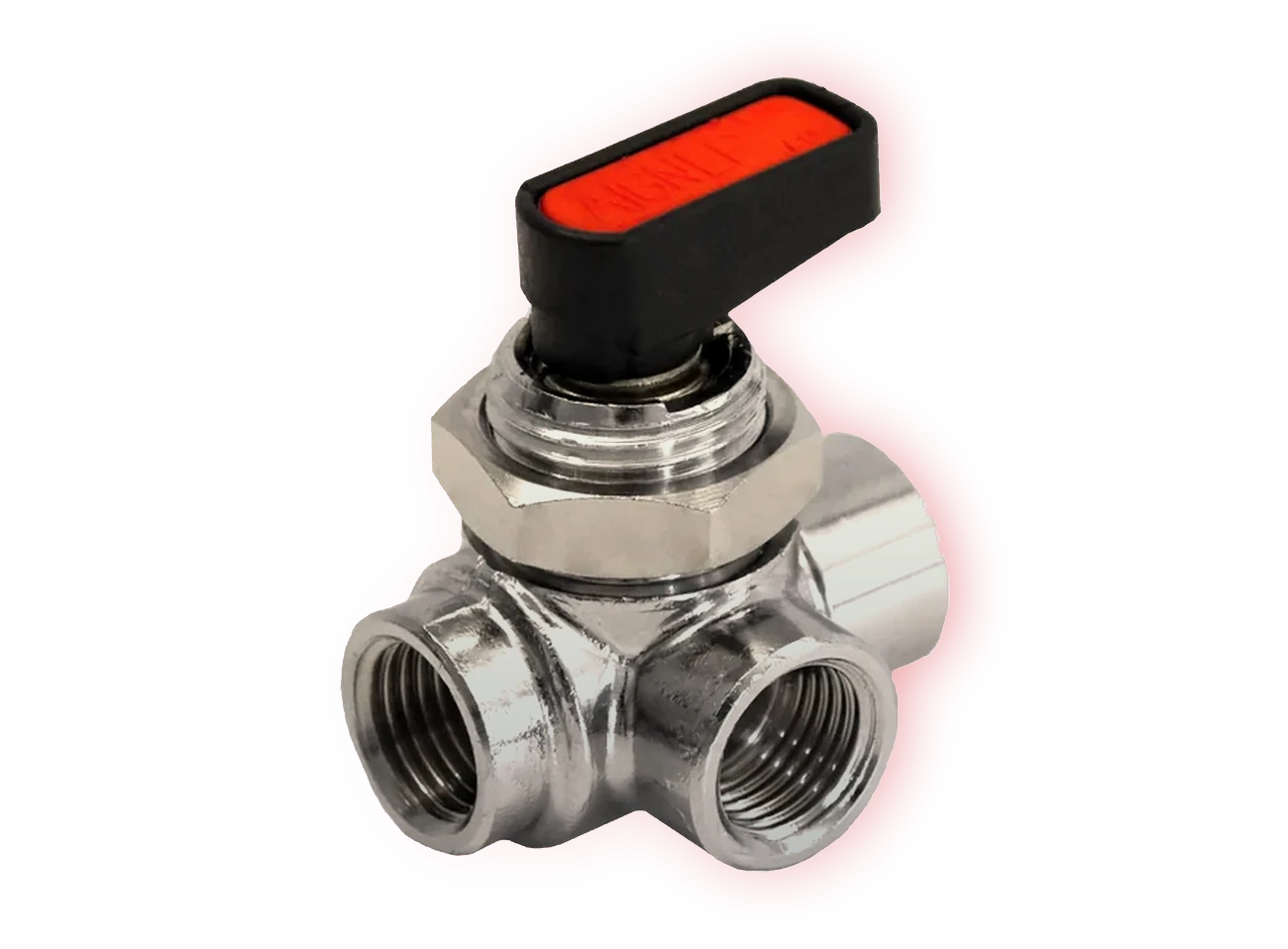

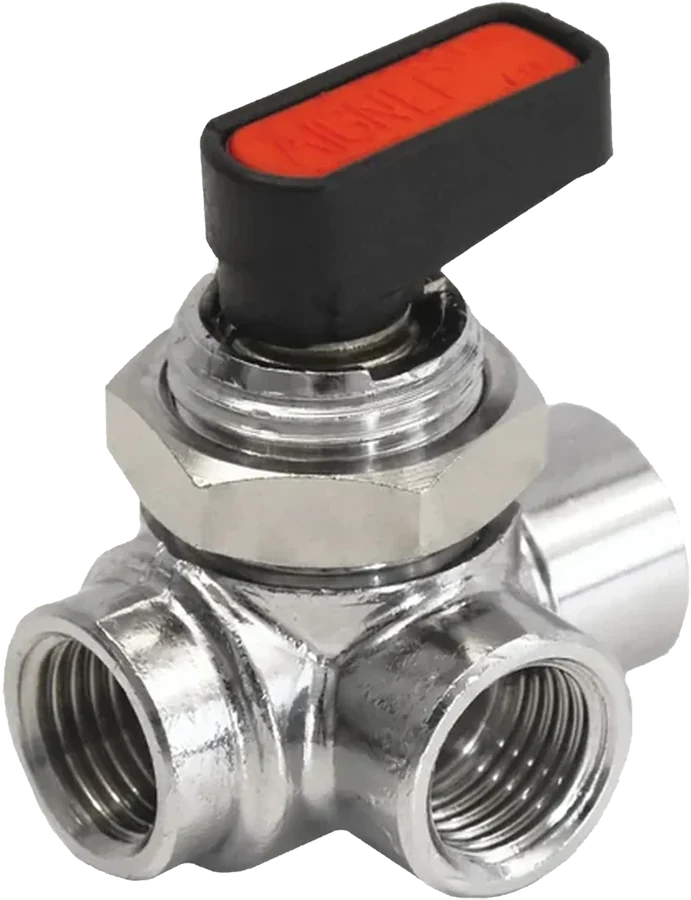

Válvula de esfera GHILUX AIGNEP 6730
MaterialLatón cromado
Conexión1/8" · 1/4"
Presión máx.20 bar
Temperatura-20°C / +80°C

6730 · EN T, HEMBRA G ISO 228

  1. 31 seriesy 174 códigos, de 1/8" a 3/4" y para tubo de Ø 4 a 18 mm
  2. 3 roscasISO 7, ISO 228 y NPTF, y tubo por compresión o automático
  3. -0,99 a 20 barde vacío a presión; hasta +130 °C con junta FKM
  4. 6600descarga la línea al cerrar, para trabajar sin presión residual

¿Qué válvula necesitas?

Responde lo que sepas: cada respuesta reduce en vivo las 31 series, y una pregunta solo aparece si de verdad decide algo.

31 de 31 series

  1. 6300 · Hembra RP ISO 7 – hembra RP ISO 7Hembra RP ISO 7 – hembra RP ISO 7
  2. 6305 · Hembra RP ISO 7 – hembra RP ISO 7Hembra RP ISO 7 – hembra RP ISO 7
  3. 6310 · Macho cónico R ISO 7 – hembra RP ISO 7Macho cónico R ISO 7 – hembra RP ISO 7

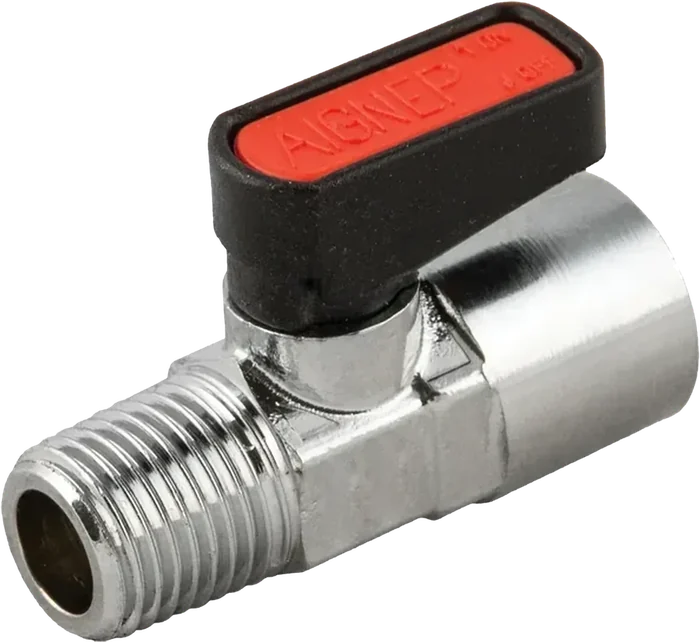

  4. 6315 · Macho cónico R ISO 7 – hembra RP ISO 7Macho cónico R ISO 7 – hembra RP ISO 7
  5. 6320 · Macho cilíndrico G ISO 228 – hembra RP ISO 7Macho cilíndrico G ISO 228 – hembra RP ISO 7

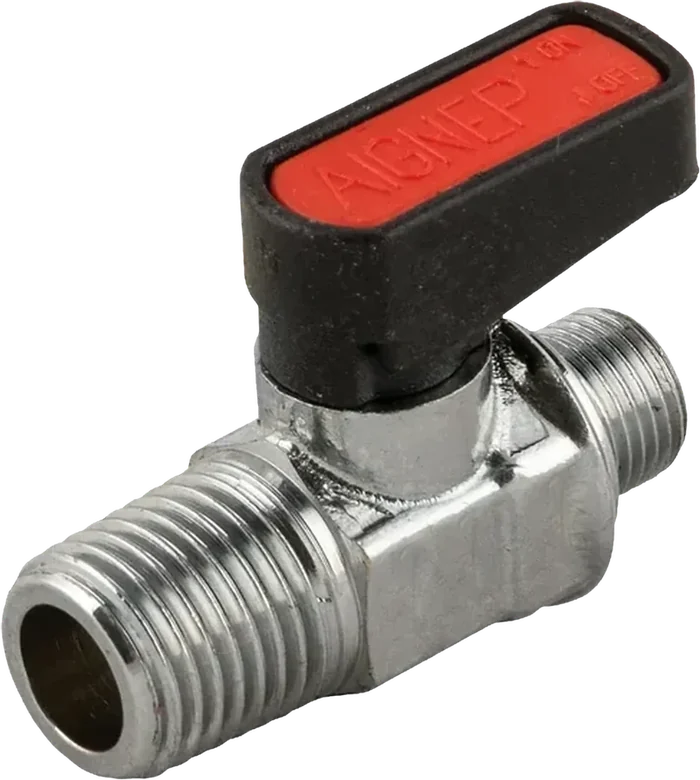

  6. 6330 · Macho cónico R ISO 7 – macho cilíndrico G ISO 228Macho cónico R ISO 7 – macho cilíndrico G ISO 228
  7. 6340 · Tubo – hembra RP ISO 7Tubo – hembra RP ISO 7
  8. 6350 · Macho cónico R ISO 7 – tuboMacho cónico R ISO 7 – tubo

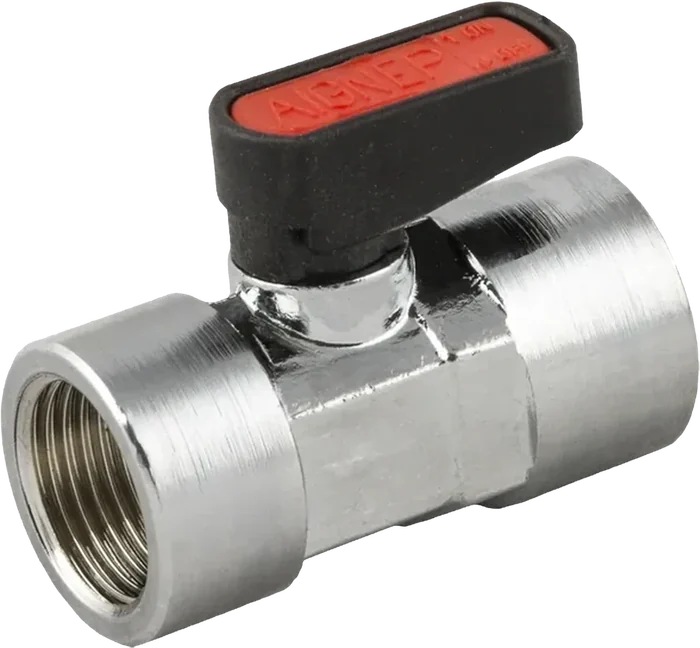

  9. 6400 · Hembra G ISO 228 – hembra G ISO 228Hembra G ISO 228 – hembra G ISO 228
  10. 6405 · Hembra G ISO 228 – hembra G ISO 228Hembra G ISO 228 – hembra G ISO 228

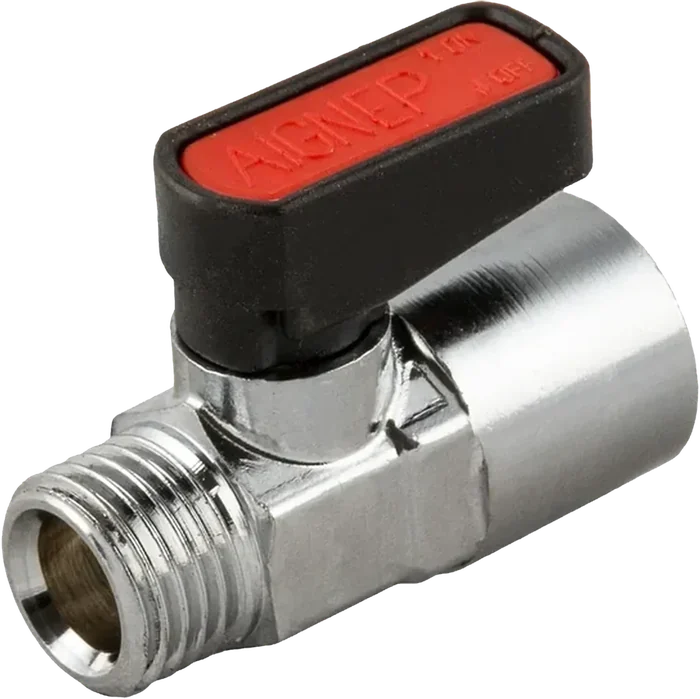

  11. 6410 · Macho cilíndrico G ISO 228 – hembra G ISO 228Macho cilíndrico G ISO 228 – hembra G ISO 228
  12. 6415 · Macho cilíndrico G ISO 228 – hembra G ISO 228Macho cilíndrico G ISO 228 – hembra G ISO 228

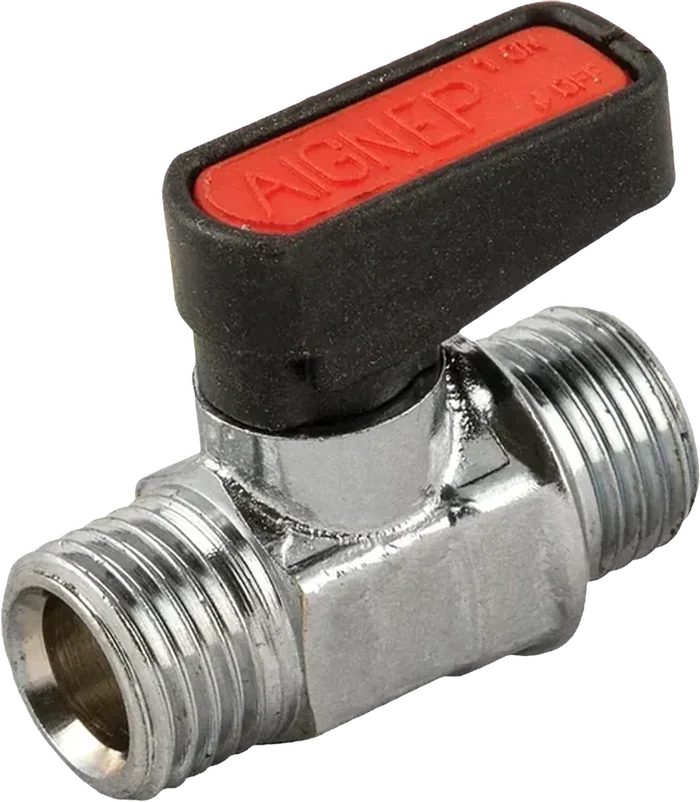

  13. 6420 · Macho cilíndrico G ISO 228 – macho cilíndrico G ISO 228Macho cilíndrico G ISO 228 – macho cilíndrico G ISO 228
  14. 6430 · Tubo – hembra G ISO 228Tubo – hembra G ISO 228

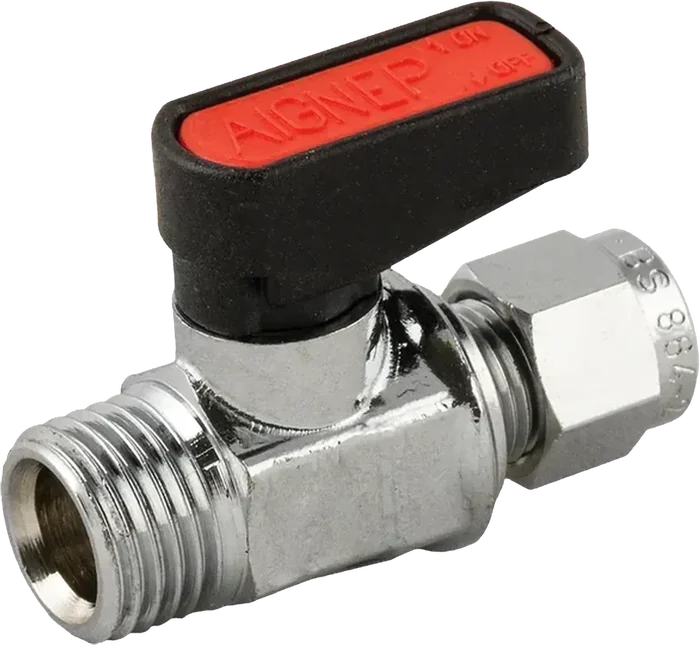

  15. 6440 · Macho cilíndrico G ISO 228 – tuboMacho cilíndrico G ISO 228 – tubo

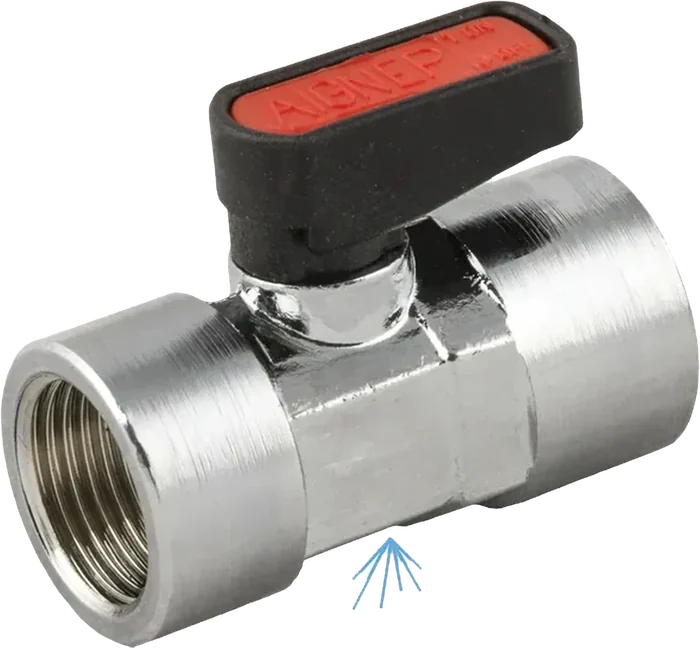

  16. 6600 · Hembra G ISO 228, con escape a atmósferaHembra G ISO 228, con escape a atmósfera
  17. 86300 · Hembra NPTF – hembra NPTFHembra NPTF – hembra NPTF

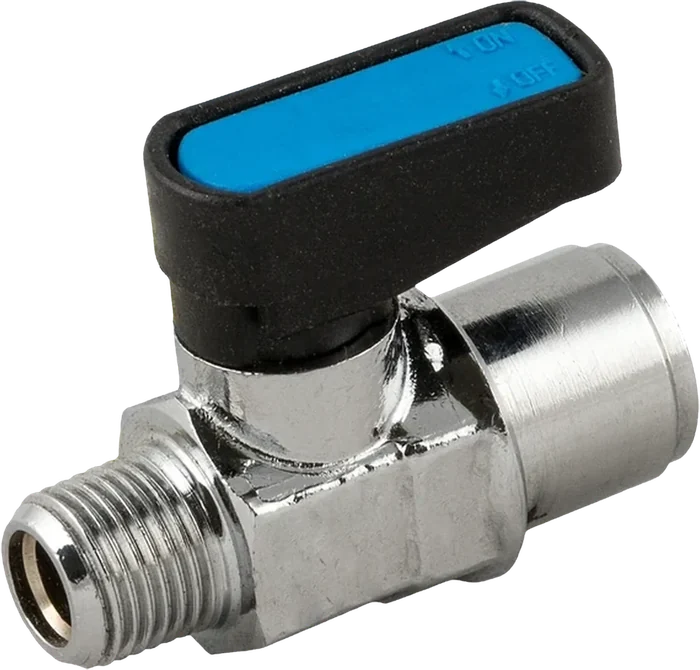

  18. 86310 · Macho NPTF – hembra NPTFMacho NPTF – hembra NPTF
  19. 6450 · Tubo – tuboTubo – tubo
  20. 6560 · Tubo automático – tubo automáticoTubo automático – tubo automático

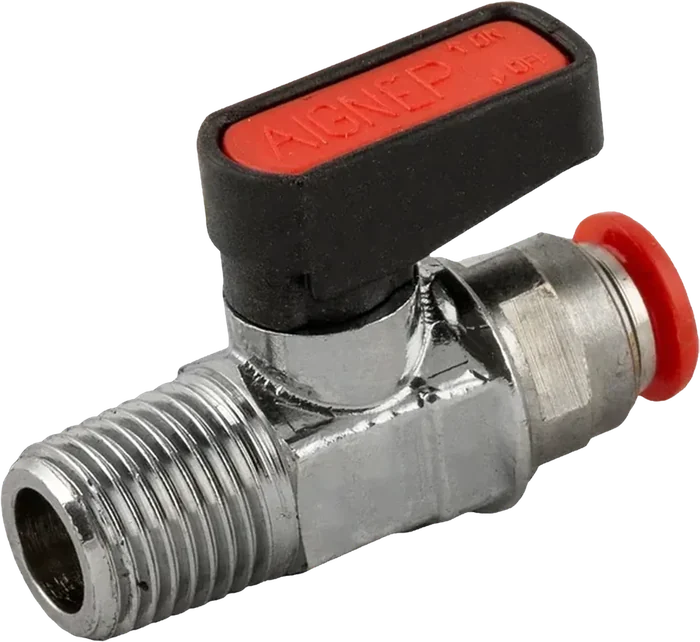

  21. 6570 · Macho R ISO 7 – tubo automáticoMacho R ISO 7 – tubo automático

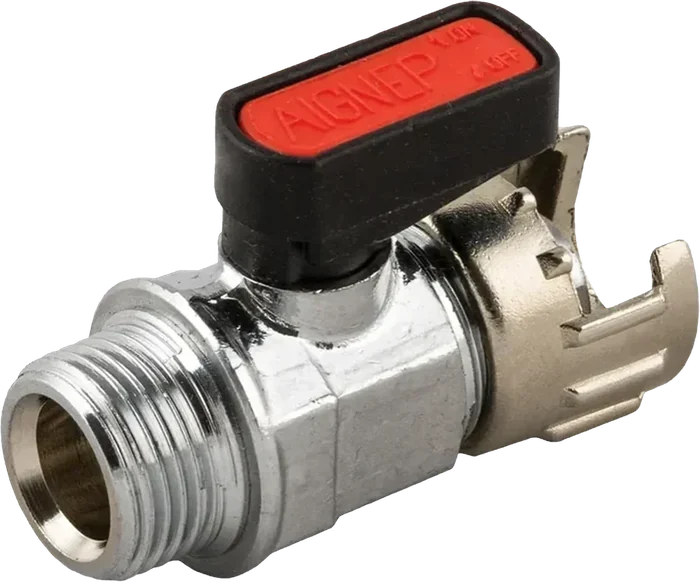

  22. 6460 · Tuerca – macho cónico R ISO 7Tuerca – macho cónico R ISO 7

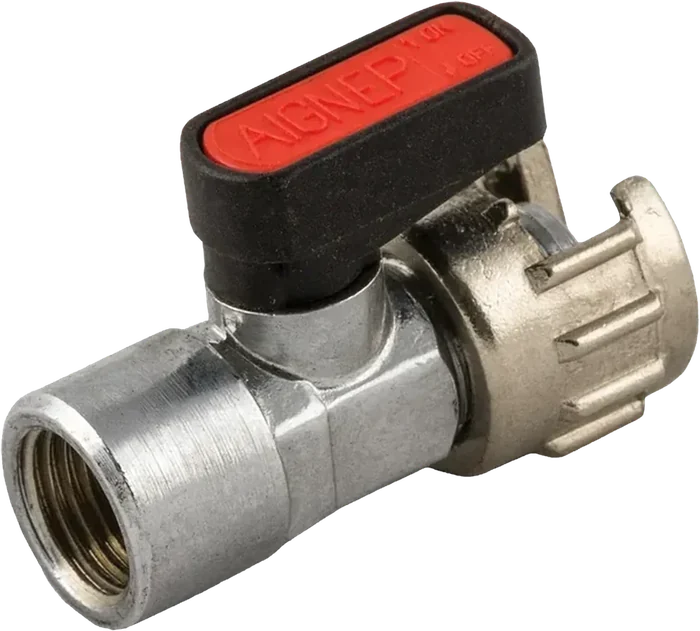

  23. 6470 · Tuerca – hembra G ISO 228Tuerca – hembra G ISO 228

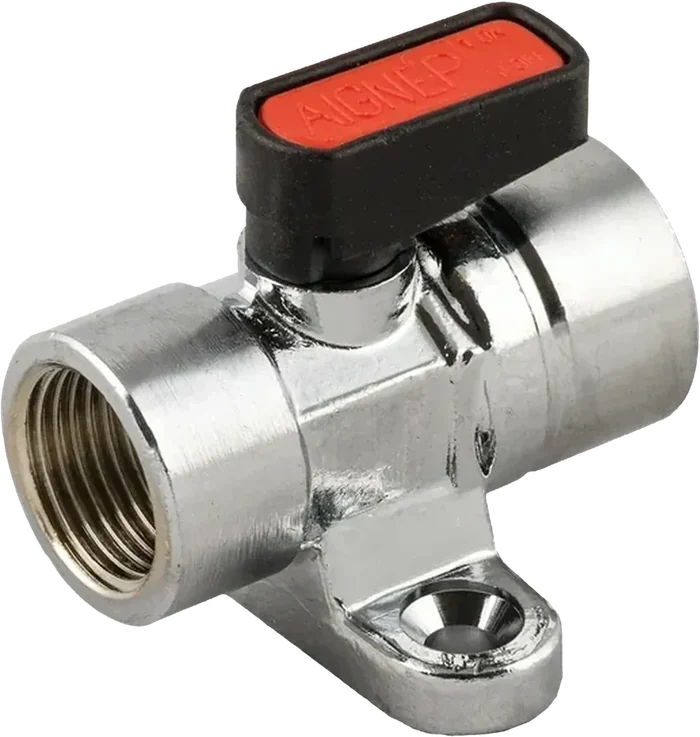

  24. 6490 · Hembra cilíndrica – hembra cilíndrica, con pie de anclajeHembra cilíndrica – hembra cilíndrica, con pie de anclaje
  25. 6500 · Tubo – tubo, con pie de anclajeTubo – tubo, con pie de anclaje

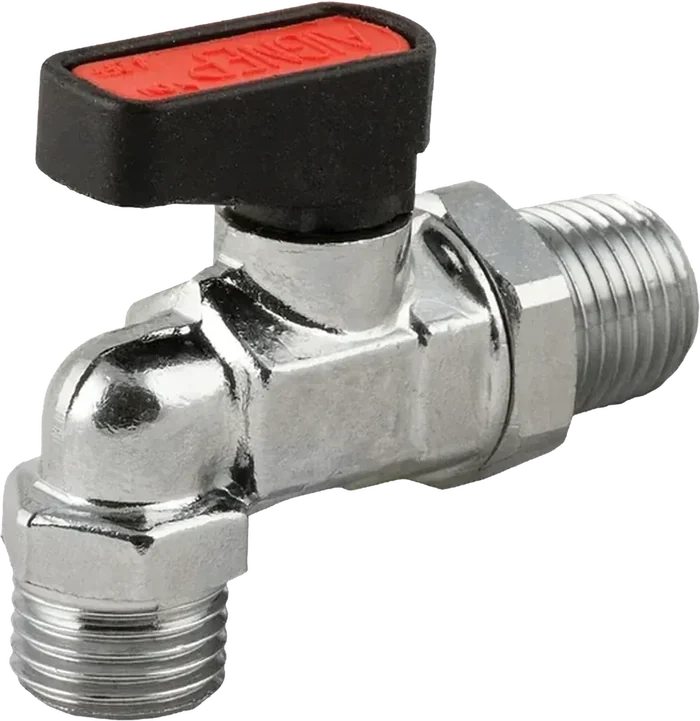

  26. 6540 · En L: macho cilíndrico G ISO 228 – macho cónico R ISO 7En L: macho cilíndrico G ISO 228 – macho cónico R ISO 7

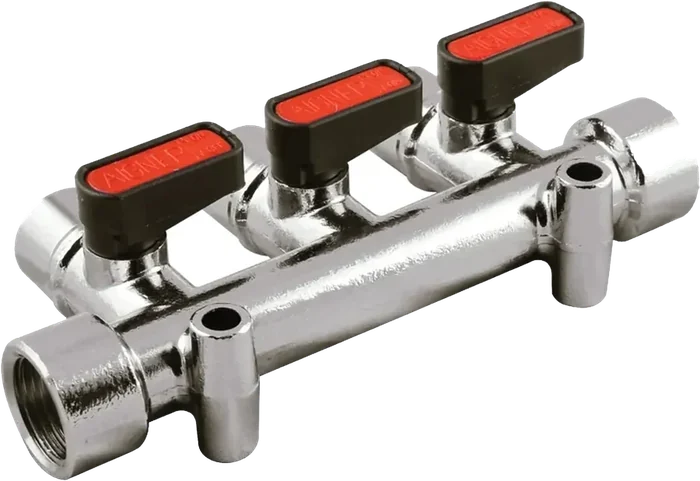

  27. 6630 · Distribuidor de tres vías, hembra G ISO 228Distribuidor de tres vías, hembra G ISO 228
  28. 6700 · 3 vías en L, hembra G ISO 2283 vías en L, hembra G ISO 228

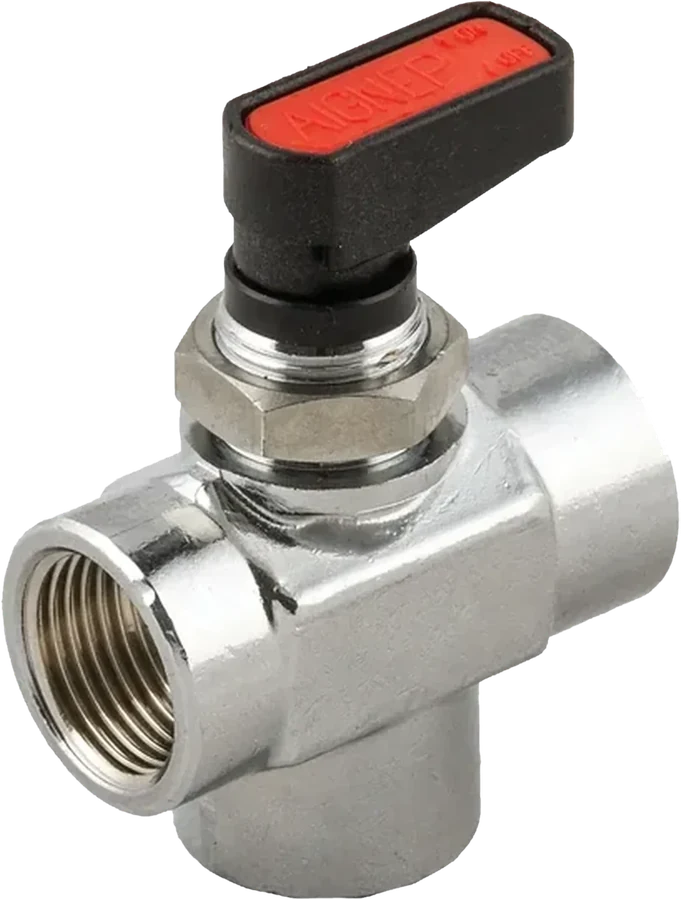

  29. 6710 · 3 vías en T, hembra G ISO 2283 vías en T, hembra G ISO 228

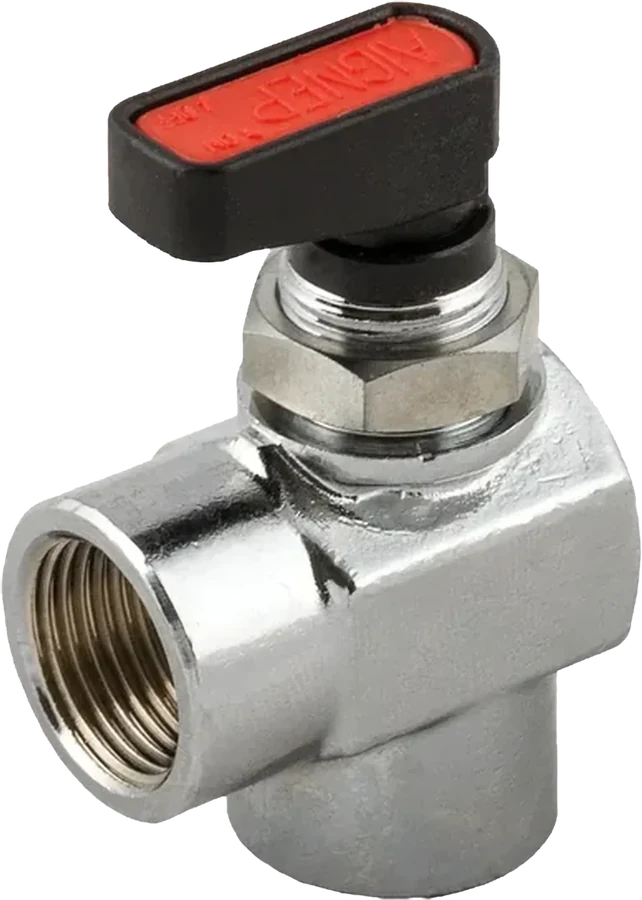

  30. 6720 · En L, hembra G ISO 228En L, hembra G ISO 228
  31. 6730 · En T, hembra G ISO 228En T, hembra G ISO 228

Las 31 series GHILUX

Una tarjeta por serie, con su conexión y sus medidas. Los códigos exactos están en la ficha de cada una.

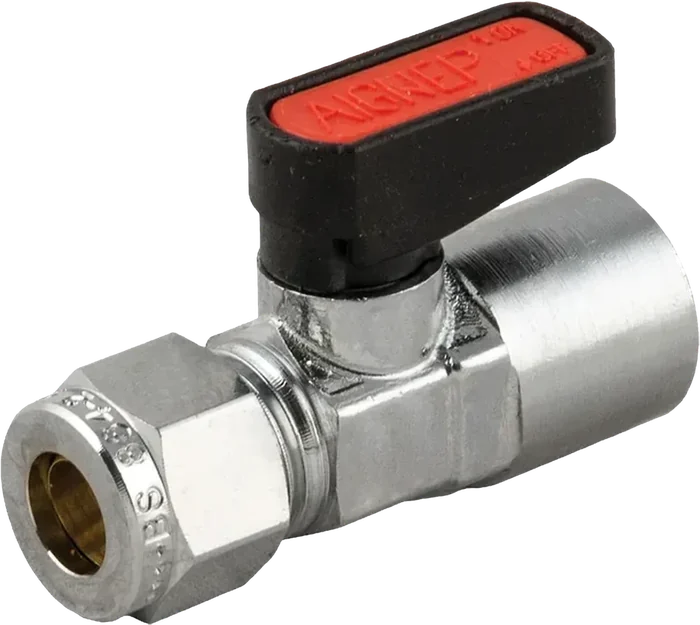

Válvula de esfera GHILUX AIGNEP 6340 · Tubo – hembra RP ISO 7 Rosca ISO 76340 · Tubo – hembra RP ISO 7

De tubo a hembra RP, con racor de compresión. 1/8" a 3/4" y tubo de 6 a 18 mm, hasta 20 bar y +80 °C.

Conexión1/8" a 3/4"
PasoDN 6 a 14 mm
JuntasAsientos de PTFE · tórica de NBR
Temperatura-20°C / +80°C

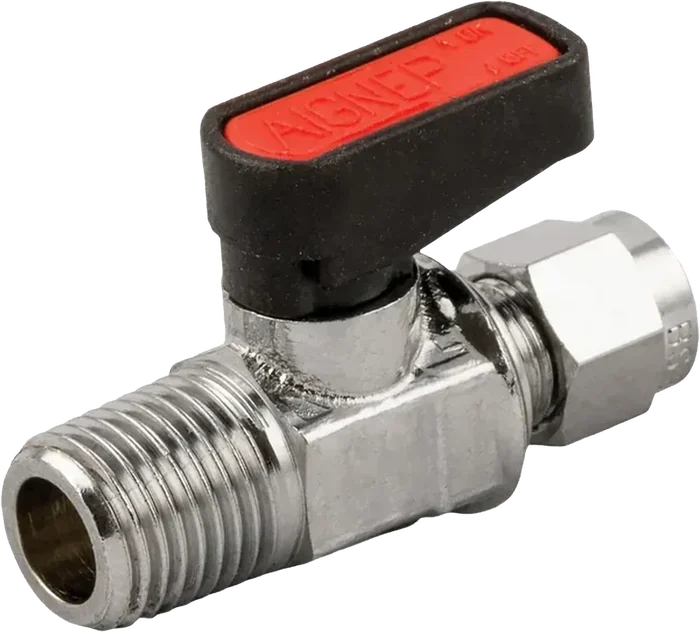

Válvula de esfera GHILUX AIGNEP 6350 · Macho cónico R ISO 7 – tubo Rosca ISO 76350 · Macho cónico R ISO 7 – tubo

De macho R a tubo, con racor de compresión. 1/8" a 3/4" y tubo de 6 a 18 mm, hasta 20 bar y +80 °C.

Conexión1/8" a 3/4"
PasoDN 6 a 14 mm
JuntasAsientos de PTFE · tórica de NBR
Temperatura-20°C / +80°C

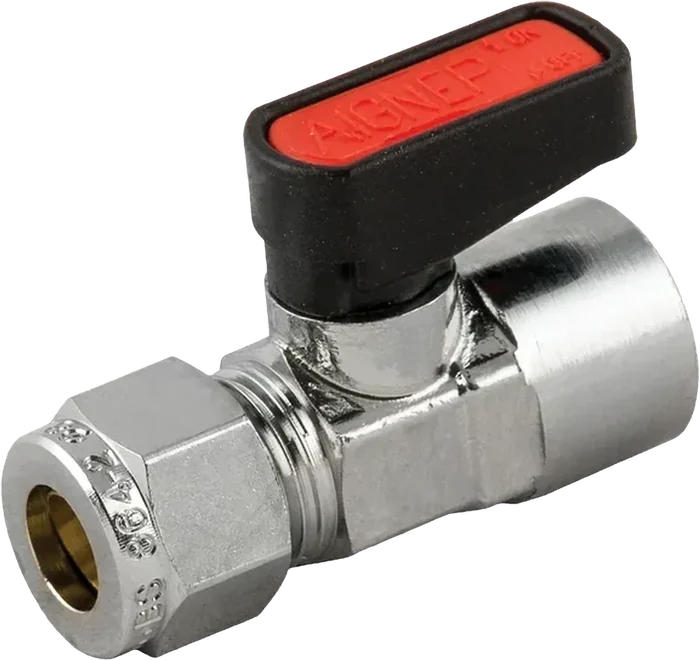

Válvula de esfera GHILUX AIGNEP 6430 · Tubo – hembra G ISO 228 Rosca ISO 2286430 · Tubo – hembra G ISO 228

De tubo a hembra G, con racor de compresión. 1/8" a 3/4" y tubo de 6 a 18 mm, hasta 20 bar y +80 °C.

Conexión1/8" a 3/4"
PasoDN 6 a 14 mm
JuntasAsientos de PTFE · tórica de NBR
Temperatura-20°C / +80°C

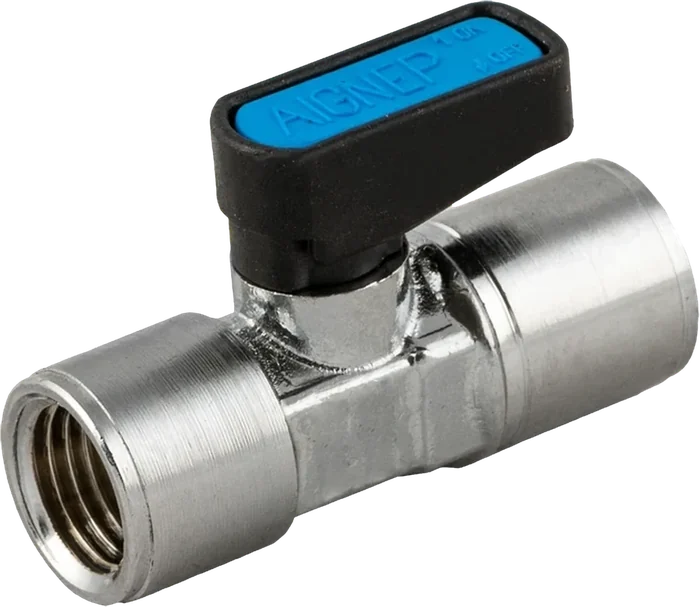

Válvula de esfera GHILUX AIGNEP 86300 · Hembra NPTF – hembra NPTF Rosca NPTF86300 · Hembra NPTF – hembra NPTF

Hembra NPTF en los dos extremos, para instalaciones con rosca americana. 1/8" a 1/2", hasta 20 bar y +80 °C.

Conexión1/8" a 1/2"
PasoDN 6 a 10 mm
JuntasAsientos de PTFE · tórica de NBR
Temperatura-20°C / +80°C

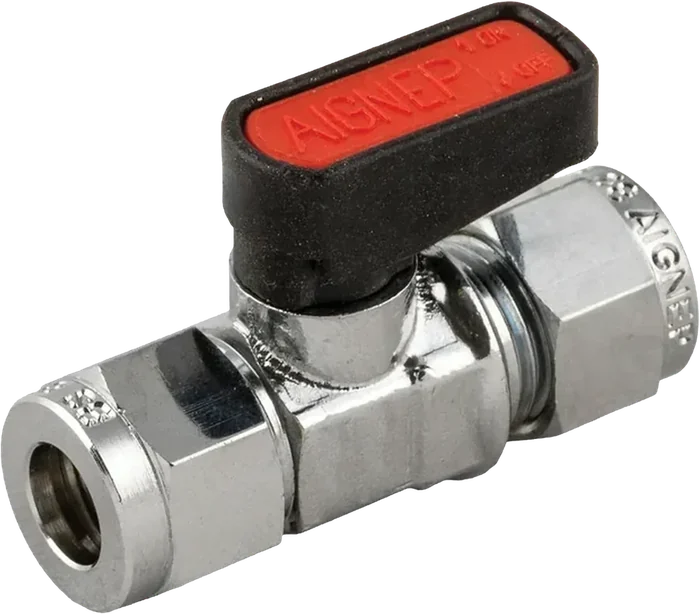

Válvula de esfera GHILUX AIGNEP 6450 · Tubo – tubo Para tubo6450 · Tubo – tubo

Tubo en los dos extremos, con racor de compresión. Tubo de 6 a 18 mm, hasta 20 bar y +80 °C.

PasoDN 6 a 14 mm
JuntasAsientos de PTFE · tórica de NBR
Temperatura-20°C / +80°C

Centro de selección técnica

Todas las series lado a lado, solo con los datos que cambian. Filtra por conexión para comparar las que se parecen.

4 de 6 datos cambian entre 31 series. El resto es común; «—» es un dato que no se publica.
SerieConexiónPasoTemperaturaCódigos
6300Hembra RP ISO 7 – hembra RP ISO 71/8" a 3/4"DN 6 a 14 mm-20°C / +80°C5
6305Hembra RP ISO 7 – hembra RP ISO 7FKM1/8" a 3/4"DN 6 a 14 mm-15°C / +130°C5
6310Macho cónico R ISO 7 – hembra RP ISO 71/8" a 3/4"DN 6 a 14 mm-20°C / +80°C6
6315Macho cónico R ISO 7 – hembra RP ISO 7FKM1/8" a 3/4"DN 6 a 14 mm-15°C / +130°C6
6320Macho cilíndrico G ISO 228 – hembra RP ISO 71/8" a 3/4"DN 6 a 14 mm-20°C / +80°C6
6330Macho cónico R ISO 7 – macho cilíndrico G ISO 2281/8" a 3/4"DN 6 a 14 mm-20°C / +80°C7
6340Tubo – hembra RP ISO 71/8" a 3/4"DN 6 a 14 mm-20°C / +80°C9
6350Macho cónico R ISO 7 – tubo1/8" a 3/4"DN 6 a 14 mm-20°C / +80°C10
6400Hembra G ISO 228 – hembra G ISO 2281/8" a 3/4"DN 6 a 14 mm-20°C / +80°C5
6405Hembra G ISO 228 – hembra G ISO 228FKM1/8" a 3/4"DN 6 a 14 mm-15°C / +130°C5
6410Macho cilíndrico G ISO 228 – hembra G ISO 2281/8" a 3/4"DN 6 a 14 mm-20°C / +80°C6
6415Macho cilíndrico G ISO 228 – hembra G ISO 228FKM1/8" a 3/4"DN 6 a 14 mm-15°C / +130°C6
6420Macho cilíndrico G ISO 228 – macho cilíndrico G ISO 2281/8" a 3/4"DN 6 a 14 mm-20°C / +80°C9
6430Tubo – hembra G ISO 2281/8" a 3/4"DN 6 a 14 mm-20°C / +80°C9
6440Macho cilíndrico G ISO 228 – tubo1/8" a 3/4"DN 6 a 14 mm-20°C / +80°C18
6600Hembra G ISO 228, con escape a atmósferaPaso con escape a atmósfera1/8" a 3/8"DN 6 a 8 mm-20°C / +80°C3
86300Hembra NPTF – hembra NPTF1/8" a 1/2"DN 6 a 10 mm-20°C / +80°C4
86310Macho NPTF – hembra NPTF1/8" a 1/2"DN 6 a 10 mm-20°C / +80°C4
6450Tubo – tubo6 a 18 mmDN 6 a 14 mm-20°C / +80°C20
6560Tubo automático – tubo automático4 a 12 mmDN 3 a 10 mm-20°C / +80°C5
6570Macho R ISO 7 – tubo automático1/8" · 1/4"DN 3 a 6 mm-20°C / +80°C5
6460Tuerca – macho cónico R ISO 71/8" a 3/8"DN 6 a 8 mm-20°C / +80°C3
6470Tuerca – hembra G ISO 2281/8" · 1/4"DN 6 mm-20°C / +80°C2
6490Hembra cilíndrica – hembra cilíndrica, con pie de anclaje1/4" · 3/8"DN 6 a 8 mm-20°C / +80°C2

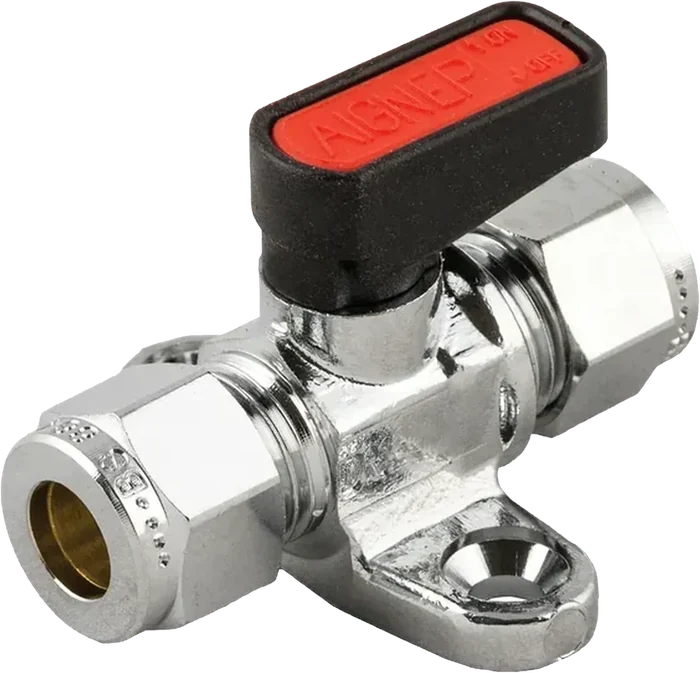

6500Tubo – tubo, con pie de anclaje8 mmDN 6 mm-20°C / +80°C1
6540En L: macho cilíndrico G ISO 228 – macho cónico R ISO 7Paso en L1/4"DN 6 mm-20°C / +80°C1
6630Distribuidor de tres vías, hembra G ISO 228Distribuidor de tres vías1/4" · 3/8"—-20°C / +80°C1
67003 vías en L, hembra G ISO 2283 vías en L1/8" a 3/8"DN 5 a 7 mm-20°C / +80°C3
67103 vías en T, hembra G ISO 2283 vías en T1/8" a 3/8"DN 5 a 7 mm-20°C / +80°C3
6720En L, hembra G ISO 228Paso en L1/8" a 3/8"DN 5 a 7 mm-20°C / +80°C3
6730En T, hembra G ISO 228Paso en T1/8" · 1/4"DN 5 mm-20°C / +80°C2

Cómo funciona una válvula de esfera

Dentro del cuerpo hay una esfera con un orificio. Con la maneta en línea con la tubería, el orificio queda alineado y el fluido pasa; un cuarto de vuelta y la esfera lo tapa. Por eso cierra en un gesto y se ve de lejos si está abierta o cerrada.

Qué cubre la gama

  • La conexión decide la serie: rosca ISO 7, ISO 228 o NPTF, tubo por compresión o automático, o montaje con tuerca o pie.
  • La junta decide la temperatura: NBR hasta +80 °C; las cuatro variantes con FKM llegan a +130 °C.
  • La medida se elige al final: de 1/8" a 3/4" en rosca, y el código exacto está en la ficha.

El respaldo

  • Desde 1976Trayectoria industrial en componentes para fluidos y aire comprimido.
  • Producción en ItaliaFabricación centralizada con estándar técnico europeo.
  • 31 series174 códigos de 1/8" a 3/4" y para tubo.
  • Presencia globalSoporte comercial y técnico para planta y mantenimiento.

Guía rápida: por conexión

Primero la función; después, cómo se conecta a tu línea.

  • Rosca ISO 7 6300 a 6350 Rosca cónica: RP hembra y R macho.
  • Rosca ISO 228 6400 a 6440 · 6600 Rosca cilíndrica G; la 6600, con escape a atmósfera.
  • Rosca NPTF 86300 · 86310 Rosca americana.
  • Para tubo 6450 · 6560 · 6570 Compresión o tubo automático.
  • Con fijación 6460 · 6470 · 6490 · 6500 Con tuerca para panel o pie para atornillar.
  • En L, en T y 3 vías 6540 · 6630 · 6700 a 6730 Cambios de dirección y reparto a varias salidas.

Criterios que evitan elegir mal

Antes de pedir, valida estos tres puntos contra tu instalación.

  • ISO 7 e ISO 228 no son la misma roscaLa ISO 7 es cónica y sella en la propia rosca; la ISO 228 (G) es cilíndrica y sella con una junta. Mezclarlas fuga.
  • Cerrar no es despresurizarUna válvula de paso deja atrapado el aire aguas abajo. Si vas a intervenir la máquina, la 6600 lo descarga al cerrar.
  • La junta marca la temperaturaCon NBR, hasta +80 °C. Por encima, las variantes FKM: 6305, 6315, 6405 y 6415, hasta +130 °C.

Guía de selección técnica

Primero qué tiene que hacer la válvula; después cómo se conecta. La medida, al final.

  • 4 tiposFunciónPaso directo, en L o en T, 3 vías, o con escape a atmósfera.
  • 6 gruposConexiónISO 7, ISO 228, NPTF, tubo, o con tuerca o pie.
  • hasta +130 °CTemperaturaNBR hasta +80 °C; cuatro series con FKM hasta +130 °C.
  • 1/8" a 3/4"MedidaY tubo de Ø 4 a 18 mm. Va en la ficha, no decide la serie.

Diagnóstico técnico

Problema operativo y solución técnica

Líneas que no se pueden aislar, mantenimiento con presión residual y válvulas que no encajan en el hueco disponible.

Problema en planta

Sin un punto de corte en el sitio correcto, aislar una máquina obliga a parar la línea entera. Y cerrar el paso no basta: el aire que queda aguas abajo sigue ahí y puede mover un actuador.

  • Parar toda la línea para intervenir una sola máquina.
  • Presión residual aguas abajo durante el mantenimiento.
  • Una válvula recta donde solo cabe una en L, o una rosca que no coincide con la instalación.

Solución AIGNEP

31 series para poner el corte donde hace falta, con la conexión de tu línea.

  • La 6600 descarga a la atmósfera al cerrar: la línea queda sin presión.
  • En L, en T, de 3 vías y un distribuidor de tres salidas para los espacios reducidos.
  • Roscas ISO 7, ISO 228 y NPTF, tubo por compresión o automático, y montaje con tuerca o pie.

Solicita asesoría técnica para tu línea

Comparte la conexión, la medida, la presión, la temperatura y el fluido. Te decimos qué serie montar y con qué código.
