Válvulas de esfera GHILUX

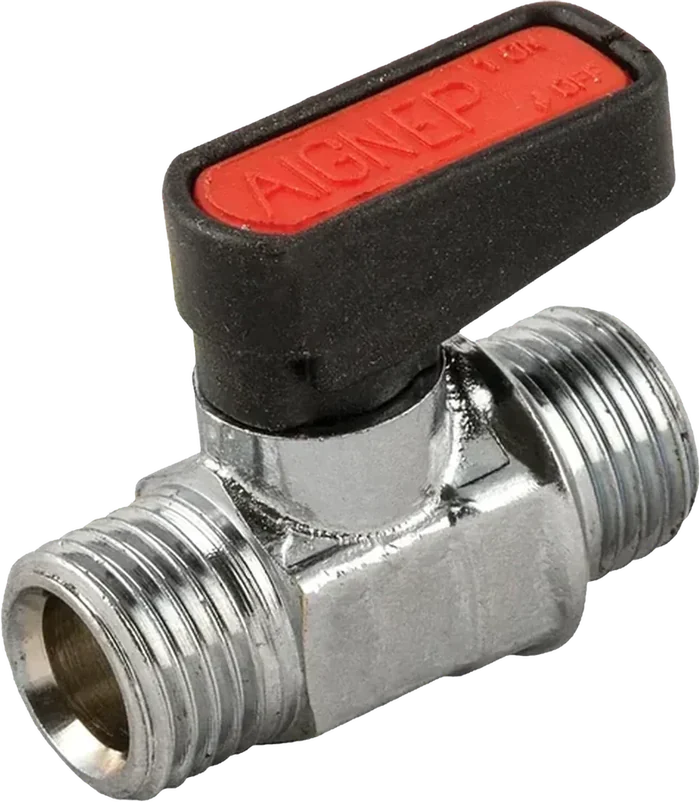

6420 · Macho cilíndrico G ISO 228 – macho cilíndrico G ISO 228
Macho G en los dos extremos. 1/8" a 3/4", hasta 20 bar y +80 °C.
- Función
- Paso directo
- Conexión
- Macho cilíndrico G ISO 228 – macho cilíndrico G ISO 228
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
Ficha técnica
- Función
- Paso directo
- Conexión
- Macho cilíndrico G ISO 228 – macho cilíndrico G ISO 228
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
- Roscas disponibles
- 1/8" a 3/4"
- Paso nominal
- DN 6 a 14 mm
- Presión máxima
- 20 bar
- Presión mínima
- -0,99 bar (vacío)
- Temperatura operativa
- -20°C / +80°C
- Códigos disponibles
- 9
Códigos
9 códigos
Cada botón Cotizar abre WhatsApp con AIGNEP Colombia, con el código ya escrito.
Desliza la tabla hacia la izquierda para ver sus 11 columnas de datos. Las cotas van en mm.
| Código | Rosca A | Rosca B | Paso DN (mm) | Llave ES (mm) | Cota F (mm) | Cota M (mm) | Largo total L (mm) | Cota G (mm) | Cota H (mm) | Unidades por paquete | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 06420 00 001 | 1/8" | 1/8" | 6 | 14-15 | 7 | 7 | 32 | 19 | 21 | 10 | Cotizar |
| 06420 00 002 | 1/8" | 1/4" | 6 | 14-15 | 7 | 8 | 32 | 19 | 21 | 10 | Cotizar |
| 06420 00 003 | 1/4" | 1/4" | 6 | 14-15 | 8 | 8 | 33 | 19 | 21 | 10 | Cotizar |
| 06420 00 004 | 3/8" | 1/4" | 6 | 14-15 | 9 | 8 | 33 | 19 | 21 | 10 | Cotizar |
| 06420 00 005 | 3/8" | 3/8" | 8 | 18-19 | 9 | 9 | 37 | 19 | 22 | 10 | Cotizar |
| 06420 00 006 | 1/2" | 3/8" | 8 | 18-19 | 10 | 9 | 37 | 19 | 22 | 10 | Cotizar |
| 06420 00 007 | 1/2" | 1/2" | 10 | 22-23 | 10 | 10 | 42 | 26 | 30,5 | 10 | Cotizar |
| 06420 00 008 | 3/4" | 1/2" | 10 | 22-23 | 12 | 10 | 42 | 50 | 30,5 | 10 | Cotizar |
| 06420 00 099 | 3/4" | 3/4" | 14 | 28-30 | 12 | 12 | 49 | 50 | 33 | 5 | Cotizar |
Dónde se usa
- Cortar el paso en líneas con rosca cilíndrica G ISO 228
