Válvulas de esfera GHILUX

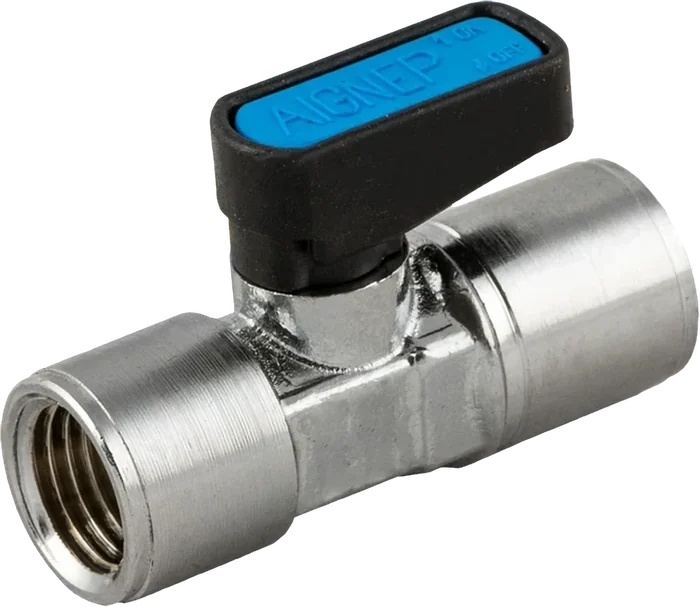

86300 · Hembra NPTF – hembra NPTF
Hembra NPTF en los dos extremos, para instalaciones con rosca americana. 1/8" a 1/2", hasta 20 bar y +80 °C.
- Función
- Paso directo
- Conexión
- Hembra NPTF – hembra NPTF
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
Ficha técnica
- Función
- Paso directo
- Conexión
- Hembra NPTF – hembra NPTF
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
- Roscas disponibles
- 1/8" a 1/2"
- Paso nominal
- DN 6 a 10 mm
- Presión máxima
- 20 bar
- Presión mínima
- -0,99 bar (vacío)
- Temperatura operativa
- -20°C / +80°C
- Códigos disponibles
- 4
Códigos
4 códigos · en todos: Unidades por paquete: 10
| Código | Rosca A | Rosca B | Paso DN (mm) | Llave ES (mm) | Cota L (mm) | Cota G (mm) | Cota H (mm) |
|---|---|---|---|---|---|---|---|
| 86300 00 001 | 1/8" | 1/8" | 6 | 14-15 | 37,5 | 19 | 21 |
| 86300 00 002 | 1/4" | 1/4" | 6 | 14-15 | 46 | 19 | 21 |
| 86300 00 003 | 3/8" | 3/8" | 8 | 18-19 | 48,5 | 19 | 22 |
| 86300 00 004 | 1/2" | 1/2" | 10 | 22-23 | 62 | 26 | 30,5 |
Dónde se usa
- Instalaciones y equipos con rosca americana NPTF
