Válvulas de esfera GHILUX

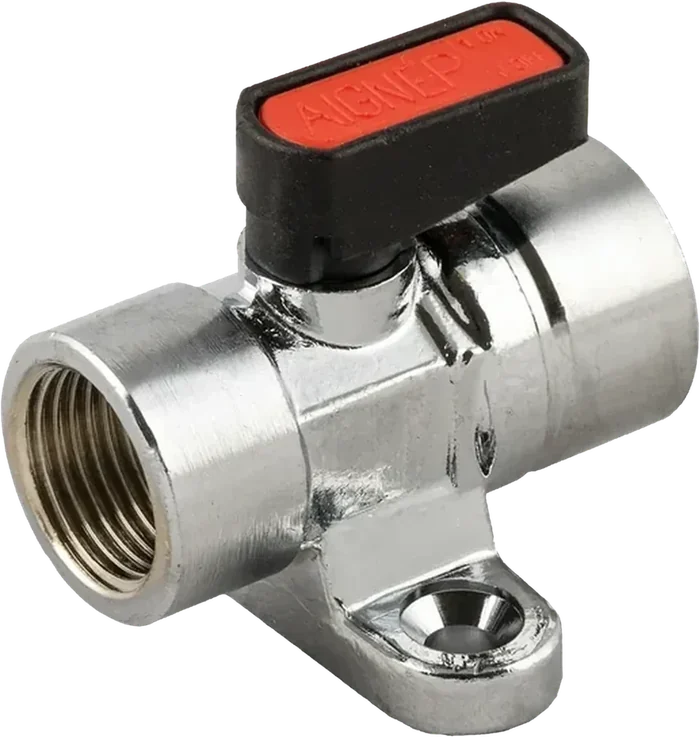

6490 · Hembra cilíndrica – hembra cilíndrica, con pie de anclaje
Hembra en los dos extremos, con pie para atornillarla. 1/4" · 3/8", hasta 20 bar y +80 °C.
- Función
- Paso directo
- Conexión
- Hembra cilíndrica – hembra cilíndrica, con pie de anclaje
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
Ficha técnica
- Función
- Paso directo
- Conexión
- Hembra cilíndrica – hembra cilíndrica, con pie de anclaje
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
- Roscas disponibles
- 1/4" · 3/8"
- Paso nominal
- DN 6 a 8 mm
- Presión máxima
- 20 bar
- Presión mínima
- -0,99 bar (vacío)
- Temperatura operativa
- -20°C / +80°C
- Códigos disponibles
- 2
Códigos
2 códigos · en todos: Cota G (mm): 19 · Unidades por paquete: 10
| Código | Rosca A | Rosca B | Paso DN (mm) | Llave ES (mm) | Cota L (mm) | Cota F (mm) | Cota M (mm) | Cota H (mm) | Cota H1 (mm) | Cota P (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| 06490 00 002 | 1/4" | 1/4" | 6 | 14-15 | 38,5 | 8 | 8 | 21 | 31,5 | 30 |
| 06490 00 003 | 3/8" | 3/8" | 8 | 18-19 | 44 | 9 | 9 | 22 | 38 | 32 |
Dónde se usa
- Montaje fijo a panel o a la estructura de la máquina
