Válvulas de esfera GHILUX

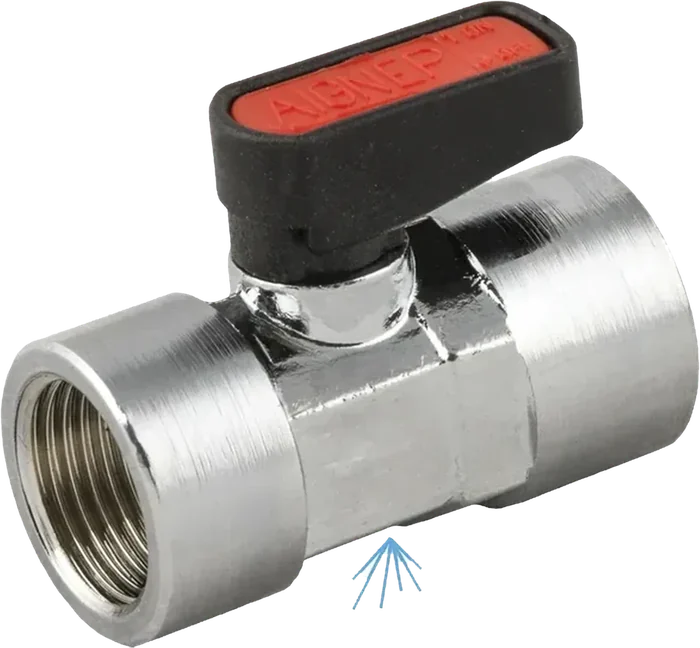

6600 · Hembra G ISO 228, con escape a atmósfera
Al cerrar, descarga a la atmósfera el aire que queda aguas abajo. 1/8" a 3/8", hasta 20 bar y +80 °C.
- Función
- Paso con escape a atmósfera
- Conexión
- Hembra G ISO 228, con escape a atmósfera
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
Ficha técnica
- Función
- Paso con escape a atmósfera
- Conexión
- Hembra G ISO 228, con escape a atmósfera
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
- Roscas disponibles
- 1/8" a 3/8"
- Paso nominal
- DN 6 a 8 mm
- Presión máxima
- 20 bar
- Presión mínima
- -0,99 bar (vacío)
- Temperatura operativa
- -20°C / +80°C
- Códigos disponibles
- 3
Códigos
3 códigos · en todos: Cota G (mm): 19 · Unidades por paquete: 10
| Código | Rosca A | Rosca B | Paso DN (mm) | Llave ES (mm) | Cota F (mm) | Cota M (mm) | Cota L (mm) | Cota H (mm) | Cota S (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 06600 00 001 | 1/8" | 1/8" | 6 | 14-15 | 7 | 7 | 35 | 21 | 2,5 |
| 06600 00 002 | 1/4" | 1/4" | 6 | 14-15 | 8 | 8 | 37 | 21 | 2,5 |
| 06600 00 003 | 3/8" | 3/8" | 8 | 18-19 | 9 | 9 | 42 | 22 | 3 |
Dónde se usa
- Cortar el paso en líneas con rosca cilíndrica G ISO 228
