Válvulas de esfera GHILUX

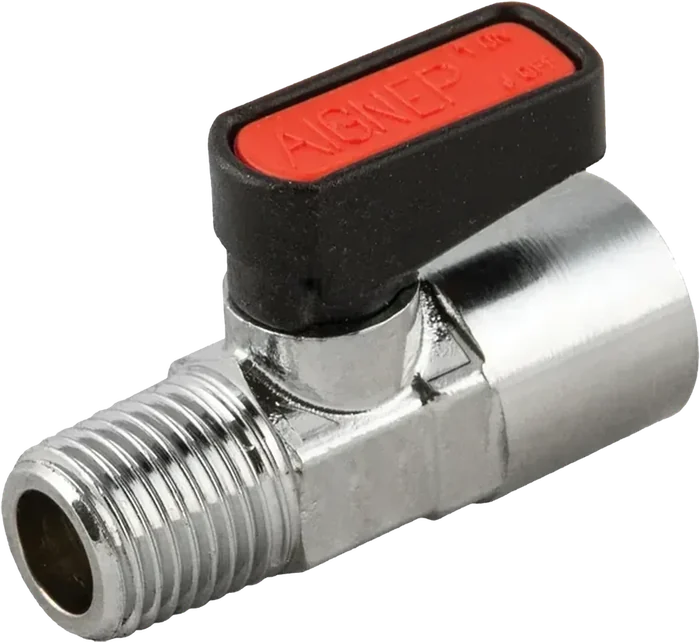

6315 · Macho cónico R ISO 7 – hembra RP ISO 7
La 6310 con junta tórica de FKM. 1/8" a 3/4", hasta 20 bar y +130 °C.
- Función
- Paso directo
- Conexión
- Macho cónico R ISO 7 – hembra RP ISO 7
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de FKM
Ficha técnica
- Función
- Paso directo
- Conexión
- Macho cónico R ISO 7 – hembra RP ISO 7
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de FKM
- Roscas disponibles
- 1/8" a 3/4"
- Paso nominal
- DN 6 a 14 mm
- Presión máxima
- 20 bar
- Presión mínima
- -0,99 bar (vacío)
- Temperatura operativa
- -15°C / +130°C
- Códigos disponibles
- 6
Códigos
6 códigos
Cada botón Cotizar abre WhatsApp con AIGNEP Colombia, con el código ya escrito.
Desliza la tabla hacia la izquierda para ver sus 11 columnas de datos. Las cotas van en mm.
| Código | Rosca A | Rosca B | Paso DN (mm) | Llave ES (mm) | Cota F (mm) | Cota M (mm) | Largo total L (mm) | Cota G (mm) | Cota H (mm) | Unidades por paquete | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 06315 00 001 | 1/8" | 1/8" | 6 | 14-15 | 7,4 | 7,4 | 36 | 19 | 21 | 10 | Cotizar |
| 06315 00 002 | 1/4" | 1/8" | 6 | 14-15 | 11 | 7,4 | 40,5 | 19 | 21 | 10 | Cotizar |
| 06315 00 003 | 1/4" | 1/4" | 6 | 14-15 | 11 | 11 | 43 | 19 | 21 | 10 | Cotizar |
| 06315 00 004 | 3/8" | 3/8" | 8 | 18-19 | 11,4 | 11,4 | 46 | 19 | 22 | 10 | Cotizar |
| 06315 00 005 | 1/2" | 1/2" | 10 | 22-23 | 15 | 15 | 57 | 26 | 30,5 | 10 | Cotizar |
| 06315 00 066 | 3/4" | 3/4" | 14 | 28-30 | 16,3 | 16,3 | 63 | 50 | 33 | 5 | Cotizar |
Dónde se usa
- Cortar el paso en líneas de aire comprimido con rosca cónica ISO 7
