Válvulas de esfera GHILUX

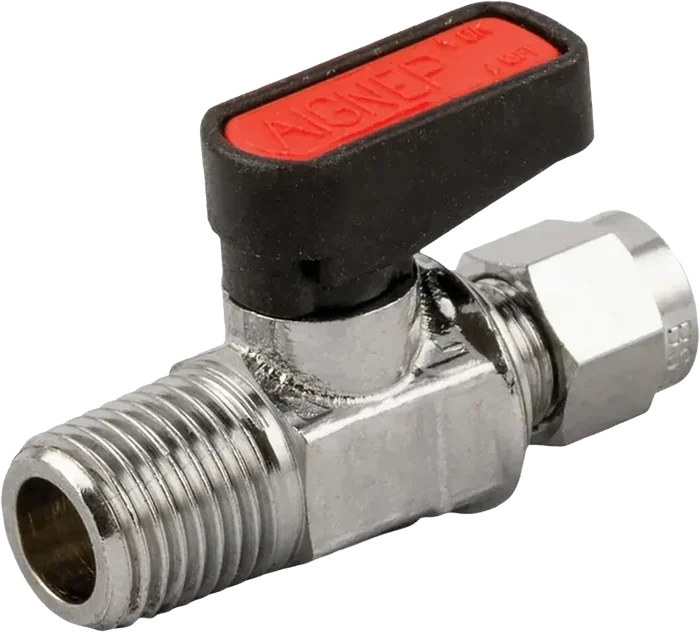

6350 · Macho cónico R ISO 7 – tubo
De macho R a tubo, con racor de compresión. 1/8" a 3/4" y tubo de 6 a 18 mm, hasta 20 bar y +80 °C.
- Función
- Paso directo
- Conexión
- Macho cónico R ISO 7 – tubo
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
Ficha técnica
- Función
- Paso directo
- Conexión
- Macho cónico R ISO 7 – tubo
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
- Roscas disponibles
- 1/8" a 3/4"
- Tubo
- 6 a 18 mm
- Paso nominal
- DN 6 a 14 mm
- Presión máxima
- 20 bar
- Presión mínima
- -0,99 bar (vacío)
- Temperatura operativa
- -20°C / +80°C
- Códigos disponibles
- 10
Códigos
10 códigos
Cada botón Cotizar abre WhatsApp con AIGNEP Colombia, con el código ya escrito.
Desliza la tabla hacia la izquierda para ver sus 10 columnas de datos. Las cotas van en mm.
| Código | Rosca A | Tubo Ø (mm) | Paso DN (mm) | Llave ES (mm) | Cota F (mm) | Largo total L (mm) | Cota G (mm) | Cota H (mm) | Unidades por paquete | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|
| 06350 00 001 | 1/8" | 6 | 6 | 14-15 | 7,4 | 40,5 | 19 | 21 | 10 | Cotizar |
| 06350 00 002 | 1/8" | 8 | 6 | 14-15 | 7,4 | 41,5 | 19 | 21 | 10 | Cotizar |
| 06350 00 003 | 1/4" | 6 | 6 | 14-15 | 11 | 46 | 19 | 21 | 10 | Cotizar |
| 06350 00 004 | 1/4" | 8 | 6 | 14-15 | 11 | 45 | 19 | 21 | 10 | Cotizar |
| 06350 00 005 | 3/8" | 10 | 8 | 18-19 | 11,4 | 50,5 | 19 | 22 | 10 | Cotizar |
| 06350 00 006 | 3/8" | 12 | 8 | 18-19 | 11,4 | 51,5 | 19 | 22 | 10 | Cotizar |
| 06350 00 007 | 1/2" | 14 | 10 | 22-23 | 15 | 59,5 | 26 | 30,5 | 10 | Cotizar |
| 06350 00 008 | 1/2" | 15 | 10 | 22-23 | 15 | 59,5 | 26 | 30,5 | 10 | Cotizar |
| 06350 00 109 | 3/4" | 16 | 14 | 28-30 | 16,3 | 67 | 50 | 33 | 5 | Cotizar |
| 06350 00 110 | 3/4" | 18 | 14 | 28-30 | 16,3 | 67 | 50 | 33 | 5 | Cotizar |
Dónde se usa
- Cortar el paso en líneas de aire comprimido con rosca cónica ISO 7
