Válvulas de esfera GHILUX

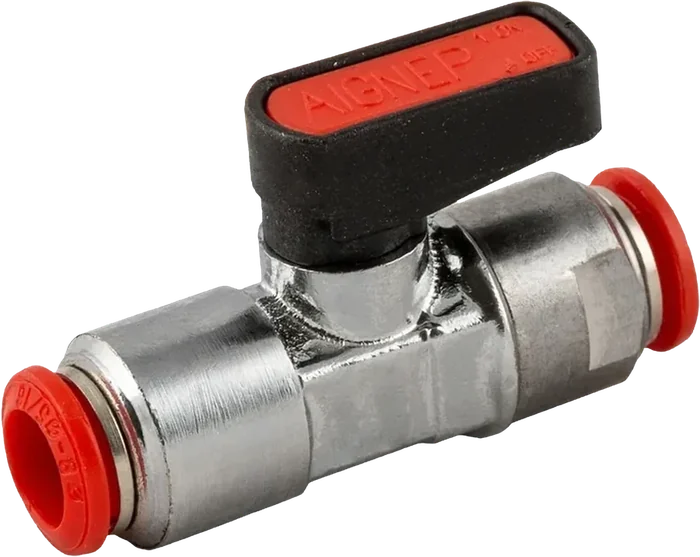

6560 · Tubo automático – tubo automático
Tubo automático en los dos extremos: se conecta sin herramienta. Tubo de 4 a 12 mm, hasta 20 bar y +80 °C.
- Función
- Paso directo
- Conexión
- Tubo automático – tubo automático
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
Ficha técnica
- Función
- Paso directo
- Conexión
- Tubo automático – tubo automático
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
- Tubo
- 4 a 12 mm
- Paso nominal
- DN 3 a 10 mm
- Presión máxima
- 20 bar
- Presión mínima
- -0,99 bar (vacío)
- Temperatura operativa
- -20°C / +80°C
- Códigos disponibles
- 5
Códigos
5 códigos · en todos: Unidades por paquete: 10
| Código | Tubo Ø (mm) | Tubo Ø 2 (mm) | Paso DN (mm) | Llave ES (mm) | Cota L (mm) | Cota G (mm) | Cota H (mm) |
|---|---|---|---|---|---|---|---|
| 06560 00 001 | 4 | 4 | 3 | 14-15 | 44 | 19 | 21 |
| 06560 00 002 | 6 | 6 | 5 | 14-15 | 48 | 19 | 21 |
| 06560 00 003 | 8 | 8 | 6 | 14-15 | 48 | 19 | 21 |
| 06560 00 075 | 10 | 10 | 8 | 18-19 | 58,5 | 19 | 22 |
| 06560 00 076 | 12 | 12 | 10 | 22-23 | 66 | 26 | 30,5 |
Dónde se usa
- Cortar el paso directamente sobre tubo, sin rosca
