Válvulas de esfera GHILUX

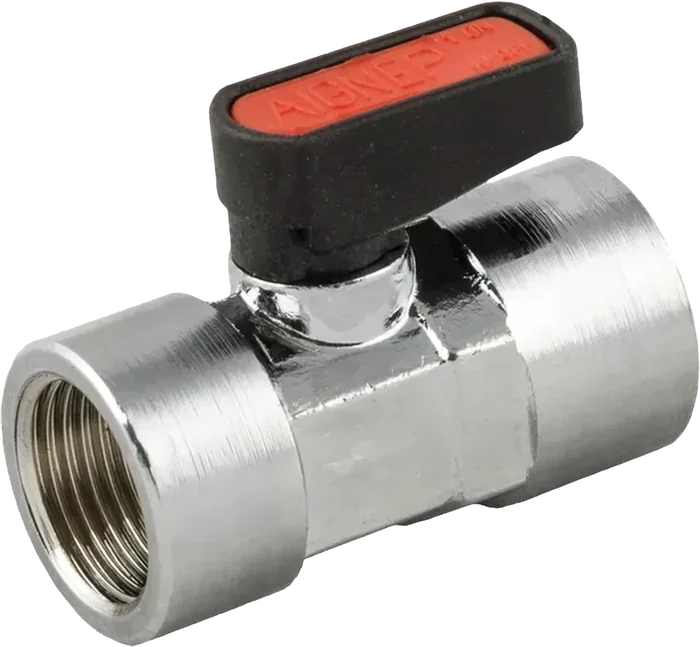

6305 · Hembra RP ISO 7 – hembra RP ISO 7
La 6300 con junta tórica de FKM, para más temperatura. 1/8" a 3/4", hasta 20 bar y +130 °C.
- Función
- Paso directo
- Conexión
- Hembra RP ISO 7 – hembra RP ISO 7
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de FKM
Ficha técnica
- Función
- Paso directo
- Conexión
- Hembra RP ISO 7 – hembra RP ISO 7
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de FKM
- Roscas disponibles
- 1/8" a 3/4"
- Paso nominal
- DN 6 a 14 mm
- Presión máxima
- 20 bar
- Presión mínima
- -0,99 bar (vacío)
- Temperatura operativa
- -15°C / +130°C
- Códigos disponibles
- 5
Códigos
5 códigos
Cada botón Cotizar abre WhatsApp con AIGNEP Colombia, con el código ya escrito.
Desliza la tabla hacia la izquierda para ver sus 11 columnas de datos. Las cotas van en mm.
| Código | Rosca A | Rosca B | Paso DN (mm) | Llave ES (mm) | Cota F (mm) | Cota M (mm) | Largo total L (mm) | Cota G (mm) | Cota H (mm) | Unidades por paquete | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 06305 00 001 | 1/8" | 1/8" | 6 | 14-15 | 7,4 | 7,4 | 36 | 19 | 21 | 10 | Cotizar |
| 06305 00 002 | 1/4" | 1/4" | 6 | 14-15 | 11 | 11 | 43 | 19 | 21 | 10 | Cotizar |
| 06305 00 003 | 3/8" | 3/8" | 8 | 18-19 | 11,4 | 11,4 | 47 | 19 | 22 | 10 | Cotizar |
| 06305 00 004 | 1/2" | 1/2" | 10 | 22-23 | 15 | 15 | 59 | 26 | 30,5 | 10 | Cotizar |
| 06305 00 055 | 3/4" | 3/4" | 14 | 28-30 | 16,3 | 16,3 | 67 | 50 | 33 | 5 | Cotizar |
Dónde se usa
- Cortar el paso en líneas de aire comprimido con rosca cónica ISO 7
