Válvulas de esfera GHILUX

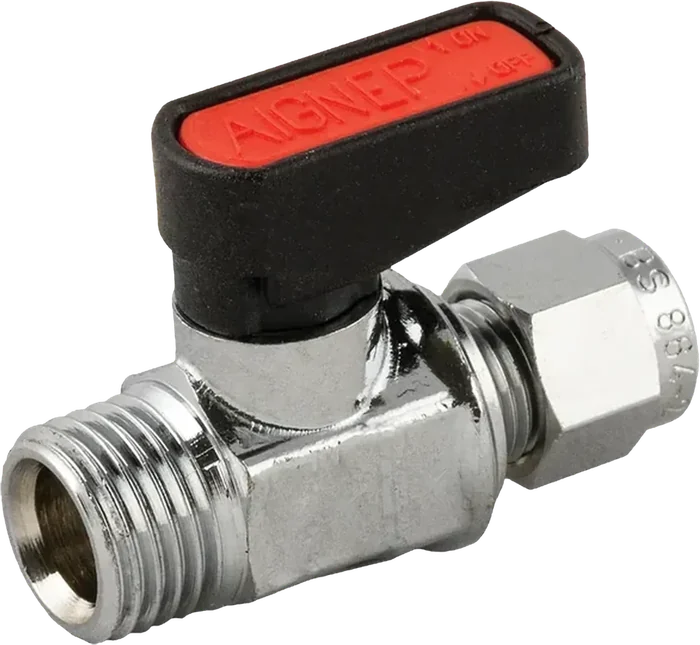

6440 · Macho cilíndrico G ISO 228 – tubo
De macho G a tubo, con racor de compresión. 1/8" a 3/4" y tubo de 6 a 18 mm, hasta 20 bar y +80 °C.
- Función
- Paso directo
- Conexión
- Macho cilíndrico G ISO 228 – tubo
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
Ficha técnica
- Función
- Paso directo
- Conexión
- Macho cilíndrico G ISO 228 – tubo
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
- Roscas disponibles
- 1/8" a 3/4"
- Tubo
- 6 a 18 mm
- Paso nominal
- DN 6 a 14 mm
- Presión máxima
- 20 bar
- Presión mínima
- -0,99 bar (vacío)
- Temperatura operativa
- -20°C / +80°C
- Códigos disponibles
- 18
Códigos
18 códigos
Cada botón Cotizar abre WhatsApp con AIGNEP Colombia, con el código ya escrito.
Desliza la tabla hacia la izquierda para ver sus 10 columnas de datos. Las cotas van en mm.
| Código | Rosca A | Tubo Ø (mm) | Paso DN (mm) | Llave ES (mm) | Cota F (mm) | Largo total L (mm) | Cota G (mm) | Cota H (mm) | Unidades por paquete | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/8" · 2 códigos | ||||||||||
| 06440 00 001 | 1/8" | 6 | 6 | 14-15 | 7 | 39 | 19 | 21 | 10 | Cotizar |
| 06440 00 002 | 1/8" | 8 | 6 | 14-15 | 7 | 40 | 19 | 21 | 10 | Cotizar |
| 1/4" · 3 códigos | ||||||||||
| 06440 00 003 | 1/4" | 6 | 6 | 14-15 | 8 | 40 | 19 | 21 | 10 | Cotizar |
| 06440 00 004 | 1/4" | 8 | 6 | 14-15 | 8 | 41 | 19 | 21 | 10 | Cotizar |
| 06440 00 005 | 1/4" | 10 | 6 | 14-15 | 8 | 44 | 19 | 21 | 10 | Cotizar |
| 3/8" · 5 códigos | ||||||||||
| 06440 00 006 | 3/8" | 8 | 6 | 14-15 | 9 | 43 | 19 | 21 | 10 | Cotizar |
| 06440 00 007 | 3/8" | 10 | 8 | 18-19 | 9 | 46 | 19 | 22 | 10 | Cotizar |
| 06440 00 008 | 3/8" | 12 | 8 | 18-19 | 9 | 47 | 19 | 22 | 10 | Cotizar |
| 06440 00 009 | 3/8" | 14 | 8 | 18-19 | 9 | 50,5 | 19 | 22 | 10 | Cotizar |
| 06440 00 010 | 3/8" | 15 | 8 | 18-19 | 9 | 50,5 | 19 | 22 | 10 | Cotizar |
| 1/2" · 4 códigos | ||||||||||
| 06440 00 011 | 1/2" | 10 | 8 | 18-19 | 10 | 49 | 19 | 22 | 10 | Cotizar |
| 06440 00 012 | 1/2" | 12 | 8 | 18-19 | 10 | 50 | 19 | 22 | 10 | Cotizar |
| 06440 00 013 | 1/2" | 14 | 10 | 22-23 | 10 | 52,5 | 26 | 30,5 | 10 | Cotizar |
| 06440 00 014 | 1/2" | 15 | 10 | 22-23 | 10 | 52,5 | 26 | 30,5 | 10 | Cotizar |
| 3/4" · 4 códigos | ||||||||||
| 06440 00 015 | 3/4" | 14 | 10 | 22-23 | 12 | 56,5 | 26 | 30,5 | 10 | Cotizar |
| 06440 00 016 | 3/4" | 15 | 10 | 22-23 | 12 | 56,5 | 26 | 30,5 | 10 | Cotizar |
| 06440 00 197 | 3/4" | 16 | 14 | 28-30 | 12 | 60,5 | 50 | 33 | 5 | Cotizar |
| 06440 00 198 | 3/4" | 18 | 14 | 28-30 | 12 | 60,5 | 50 | 33 | 5 | Cotizar |
Dónde se usa
- Cortar el paso en líneas con rosca cilíndrica G ISO 228
