Válvulas de esfera AIGNEP
31 series de válvulas de esfera en latón cromado para abrir y cerrar el paso: roscas ISO 7, ISO 228 y NPTF de 1/8" a 3/4", conexión a tubo, en L, en T, de 3 vías y con escape a atmósfera.
Se abre WhatsApp con AIGNEP México, con el mensaje ya escrito.
6300 · HEMBRA RP ISO 7
6560 · TUBO AUTOMÁTICO
6730 · EN T, HEMBRA G ISO 228
Responde lo que sepas: cada respuesta reduce en vivo las 31 series, y una pregunta solo aparece si de verdad decide algo.
6300 · Hembra RP ISO 7 – hembra RP ISO 7La válvula base: hembra en los dos extremos, rosca ISO 7. 1/8" a 3/4", hasta 20 bar y +80 °C.Junta NBR · +80 °CTe sirve esta · Ver la serie →
6305 · Hembra RP ISO 7 – hembra RP ISO 7La 6300 con junta tórica de FKM, para más temperatura. 1/8" a 3/4", hasta 20 bar y +130 °C.Junta FKM · +130 °CTe sirve esta · Ver la serie →
6310 · Macho cónico R ISO 7 – hembra RP ISO 7Macho cónico de un lado y hembra del otro. 1/8" a 3/4", hasta 20 bar y +80 °C.Junta NBR · +80 °CTe sirve esta · Ver la serie →
6315 · Macho cónico R ISO 7 – hembra RP ISO 7La 6310 con junta tórica de FKM. 1/8" a 3/4", hasta 20 bar y +130 °C.Junta FKM · +130 °CTe sirve esta · Ver la serie →
6320 · Macho cilíndrico G ISO 228 – hembra RP ISO 7Macho G de un lado, hembra RP del otro: une las dos normas. 1/8" a 3/4", hasta 20 bar y +80 °C.Te sirve esta · Ver la serie →
6330 · Macho cónico R ISO 7 – macho cilíndrico G ISO 228Macho en los dos extremos, uno R y otro G. 1/8" a 3/4", hasta 20 bar y +80 °C.Te sirve esta · Ver la serie →
6340 · Tubo – hembra RP ISO 7De tubo a hembra RP, con racor de compresión. 1/8" a 3/4" y tubo de 6 a 18 mm, hasta 20 bar y +80 °C.Te sirve esta · Ver la serie →
6350 · Macho cónico R ISO 7 – tuboDe macho R a tubo, con racor de compresión. 1/8" a 3/4" y tubo de 6 a 18 mm, hasta 20 bar y +80 °C.Te sirve esta · Ver la serie →
6400 · Hembra G ISO 228 – hembra G ISO 228Hembra G en los dos extremos: la base en ISO 228. 1/8" a 3/4", hasta 20 bar y +80 °C.Junta NBR · +80 °CTe sirve esta · Ver la serie →
6405 · Hembra G ISO 228 – hembra G ISO 228La 6400 con junta tórica de FKM. 1/8" a 3/4", hasta 20 bar y +130 °C.Junta FKM · +130 °CTe sirve esta · Ver la serie →
6410 · Macho cilíndrico G ISO 228 – hembra G ISO 228Macho y hembra G ISO 228. 1/8" a 3/4", hasta 20 bar y +80 °C.Junta NBR · +80 °CTe sirve esta · Ver la serie →
6415 · Macho cilíndrico G ISO 228 – hembra G ISO 228La 6410 con junta tórica de FKM. 1/8" a 3/4", hasta 20 bar y +130 °C.Junta FKM · +130 °CTe sirve esta · Ver la serie →
6420 · Macho cilíndrico G ISO 228 – macho cilíndrico G ISO 228Macho G en los dos extremos. 1/8" a 3/4", hasta 20 bar y +80 °C.Te sirve esta · Ver la serie →
6430 · Tubo – hembra G ISO 228De tubo a hembra G, con racor de compresión. 1/8" a 3/4" y tubo de 6 a 18 mm, hasta 20 bar y +80 °C.Te sirve esta · Ver la serie →
6440 · Macho cilíndrico G ISO 228 – tuboDe macho G a tubo, con racor de compresión. 1/8" a 3/4" y tubo de 6 a 18 mm, hasta 20 bar y +80 °C.Te sirve esta · Ver la serie →
6600 · Hembra G ISO 228, con escape a atmósferaAl cerrar, descarga a la atmósfera el aire que queda aguas abajo. 1/8" a 3/8", hasta 20 bar y +80 °C.Te sirve esta · Ver la serie →
86300 · Hembra NPTF – hembra NPTFHembra NPTF en los dos extremos, para instalaciones con rosca americana. 1/8" a 1/2", hasta 20 bar y +80 °C.Te sirve esta · Ver la serie →
86310 · Macho NPTF – hembra NPTFMacho y hembra NPTF. 1/8" a 1/2", hasta 20 bar y +80 °C.Te sirve esta · Ver la serie →
6450 · Tubo – tuboTubo en los dos extremos, con racor de compresión. Tubo de 6 a 18 mm, hasta 20 bar y +80 °C.Te sirve esta · Ver la serie →
6560 · Tubo automático – tubo automáticoTubo automático en los dos extremos: se conecta sin herramienta. Tubo de 4 a 12 mm, hasta 20 bar y +80 °C.Te sirve esta · Ver la serie →
6570 · Macho R ISO 7 – tubo automáticoMacho R a tubo automático. 1/8" · 1/4" y tubo de 4 a 8 mm, hasta 20 bar y +80 °C.Te sirve esta · Ver la serie →
6460 · Tuerca – macho cónico R ISO 7Con tuerca para fijarla a un panel, y macho R. 1/8" a 3/8", hasta 20 bar y +80 °C.Te sirve esta · Ver la serie →
6470 · Tuerca – hembra G ISO 228Con tuerca para fijarla a un panel, y hembra G. 1/8" · 1/4", hasta 20 bar y +80 °C.Te sirve esta · Ver la serie →
6490 · Hembra cilíndrica – hembra cilíndrica, con pie de anclajeHembra en los dos extremos, con pie para atornillarla. 1/4" · 3/8", hasta 20 bar y +80 °C.Te sirve esta · Ver la serie →
6500 · Tubo – tubo, con pie de anclajeTubo en los dos extremos, con pie para atornillarla. Tubo de 8 mm, hasta 20 bar y +80 °C.Te sirve esta · Ver la serie →
6540 · En L: macho cilíndrico G ISO 228 – macho cónico R ISO 7En L, con macho G y macho R: gira la línea 90°. 1/4", hasta 20 bar y +80 °C.Te sirve esta · Ver la serie →
6630 · Distribuidor de tres vías, hembra G ISO 228Distribuidor con tres llaves: reparte una entrada en tres salidas. 1/4" · 3/8", hasta 20 bar y +80 °C.Te sirve esta · Ver la serie →
6700 · 3 vías en L, hembra G ISO 228Tres vías con la esfera en L: desvía el paso entre dos salidas. 1/8" a 3/8", hasta 20 bar y +80 °C.Te sirve esta · Ver la serie →
6710 · 3 vías en T, hembra G ISO 228Tres vías con la esfera en T. 1/8" a 3/8", hasta 20 bar y +80 °C.Te sirve esta · Ver la serie →
6720 · En L, hembra G ISO 228En L, hembra G: para las esquinas. 1/8" a 3/8", hasta 20 bar y +80 °C.Te sirve esta · Ver la serie →
6730 · En T, hembra G ISO 228Cuerpo en T, hembra G. 1/8" · 1/4", hasta 20 bar y +80 °C.Te sirve esta · Ver la serie →¿Dudas entre estas? Te decimos cuál montar.
Pregúntanos por WhatsAppUna tarjeta por serie, con su conexión y sus medidas. Los códigos exactos están en la ficha de cada una.

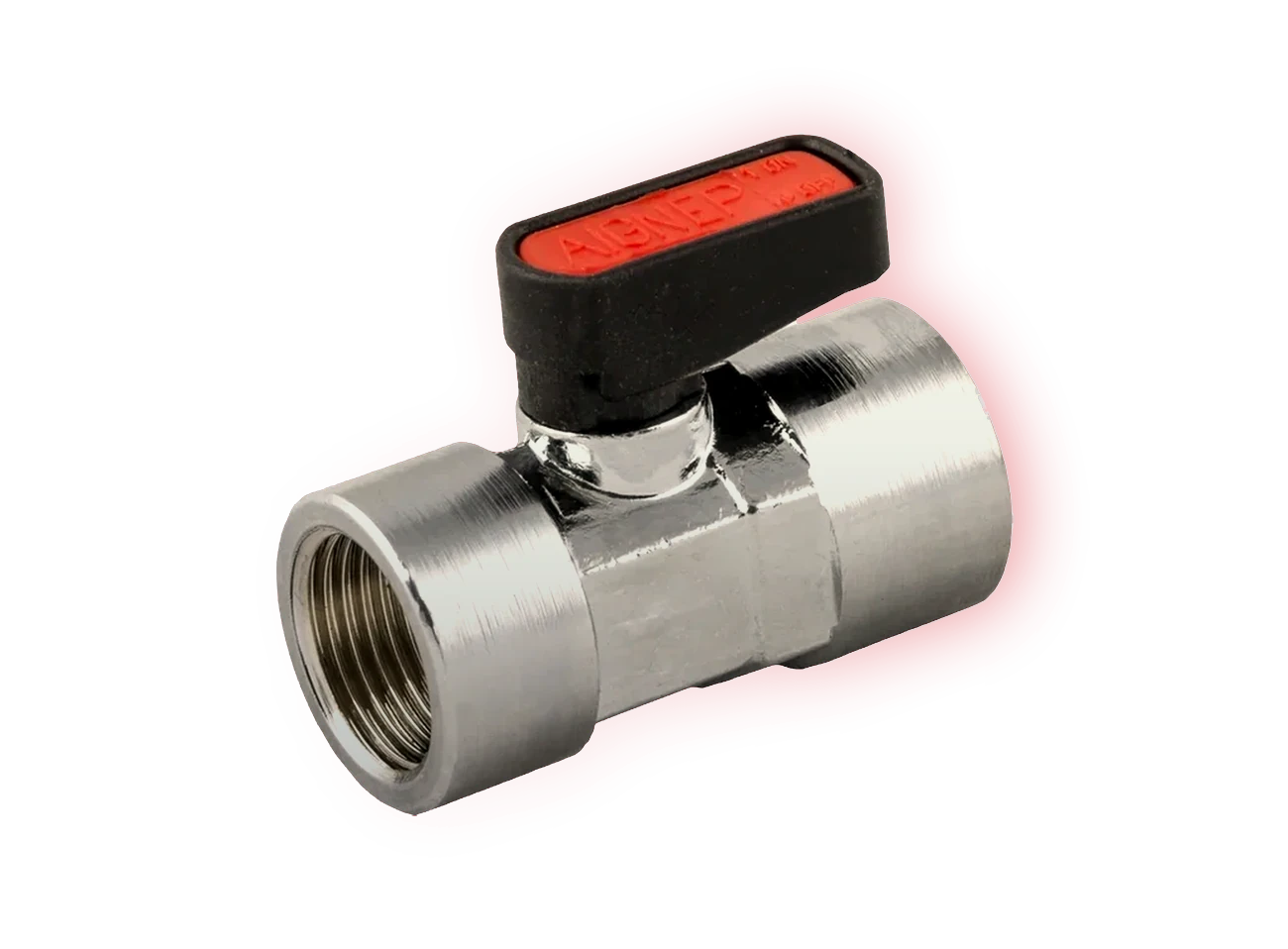

Rosca ISO 76300 · Hembra RP ISO 7 – hembra RP ISO 7
La válvula base: hembra en los dos extremos, rosca ISO 7. 1/8" a 3/4", hasta 20 bar y +80 °C.
Rosca ISO 76305 · Hembra RP ISO 7 – hembra RP ISO 7
La 6300 con junta tórica de FKM, para más temperatura. 1/8" a 3/4", hasta 20 bar y +130 °C.
Rosca ISO 76310 · Macho cónico R ISO 7 – hembra RP ISO 7
Macho cónico de un lado y hembra del otro. 1/8" a 3/4", hasta 20 bar y +80 °C.

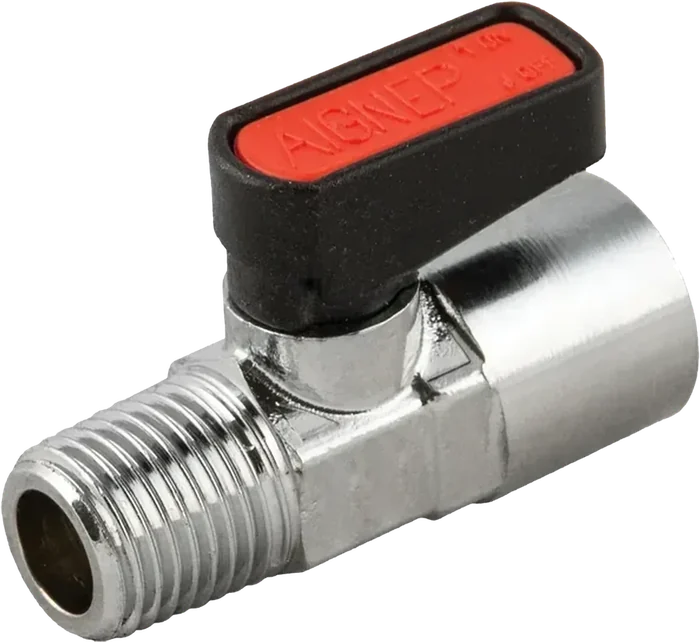

Rosca ISO 76315 · Macho cónico R ISO 7 – hembra RP ISO 7
La 6310 con junta tórica de FKM. 1/8" a 3/4", hasta 20 bar y +130 °C.
Rosca ISO 76320 · Macho cilíndrico G ISO 228 – hembra RP ISO 7
Macho G de un lado, hembra RP del otro: une las dos normas. 1/8" a 3/4", hasta 20 bar y +80 °C.

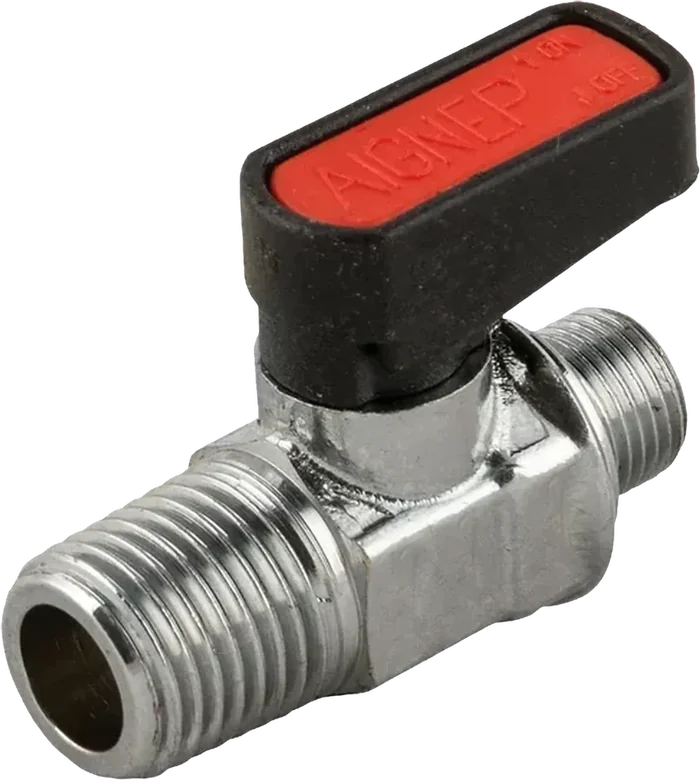

Rosca ISO 76330 · Macho cónico R ISO 7 – macho cilíndrico G ISO 228
Macho en los dos extremos, uno R y otro G. 1/8" a 3/4", hasta 20 bar y +80 °C.

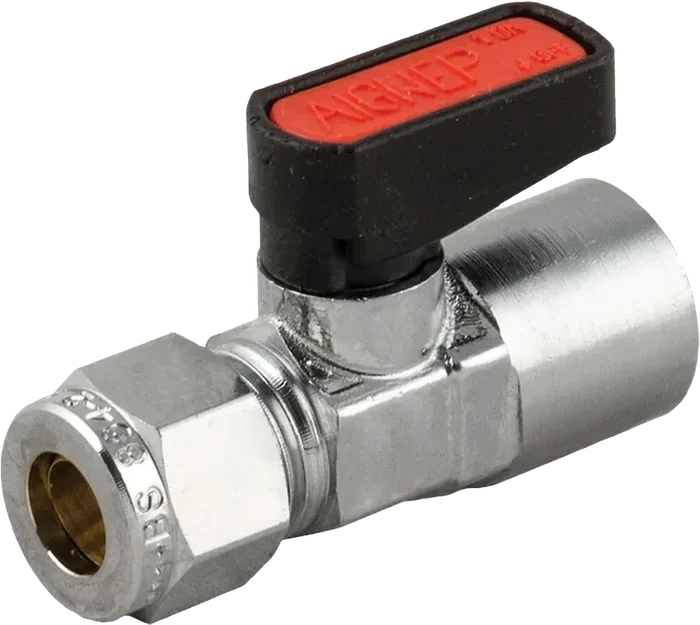

Rosca ISO 76340 · Tubo – hembra RP ISO 7
De tubo a hembra RP, con racor de compresión. 1/8" a 3/4" y tubo de 6 a 18 mm, hasta 20 bar y +80 °C.

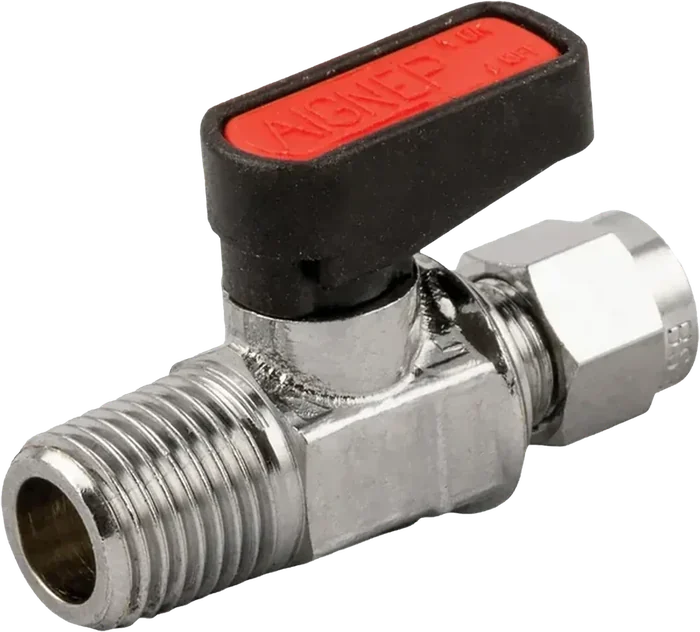

Rosca ISO 76350 · Macho cónico R ISO 7 – tubo
De macho R a tubo, con racor de compresión. 1/8" a 3/4" y tubo de 6 a 18 mm, hasta 20 bar y +80 °C.

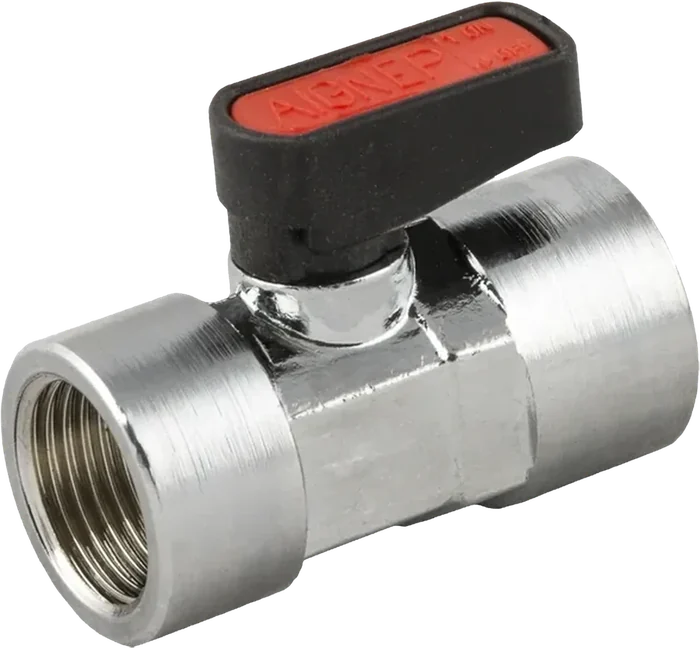

Rosca ISO 2286400 · Hembra G ISO 228 – hembra G ISO 228
Hembra G en los dos extremos: la base en ISO 228. 1/8" a 3/4", hasta 20 bar y +80 °C.
Rosca ISO 2286405 · Hembra G ISO 228 – hembra G ISO 228
La 6400 con junta tórica de FKM. 1/8" a 3/4", hasta 20 bar y +130 °C.

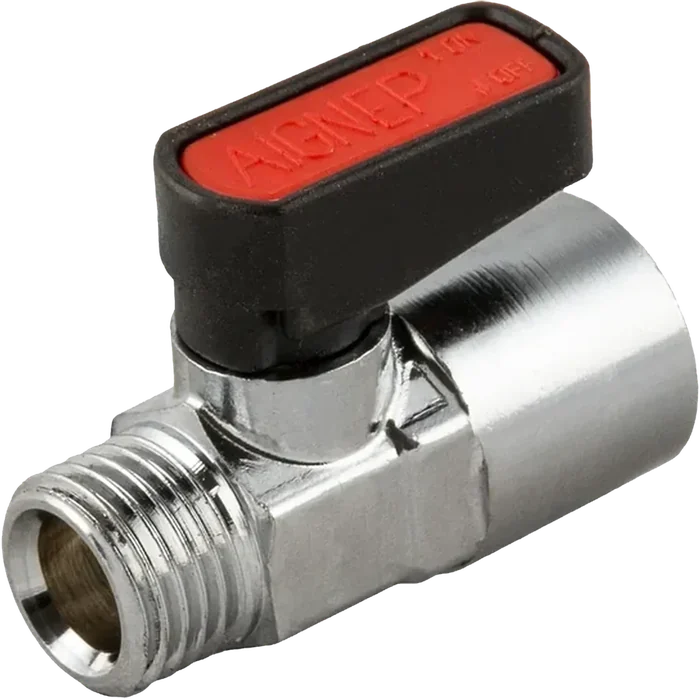

Rosca ISO 2286410 · Macho cilíndrico G ISO 228 – hembra G ISO 228
Macho y hembra G ISO 228. 1/8" a 3/4", hasta 20 bar y +80 °C.
Rosca ISO 2286415 · Macho cilíndrico G ISO 228 – hembra G ISO 228
La 6410 con junta tórica de FKM. 1/8" a 3/4", hasta 20 bar y +130 °C.

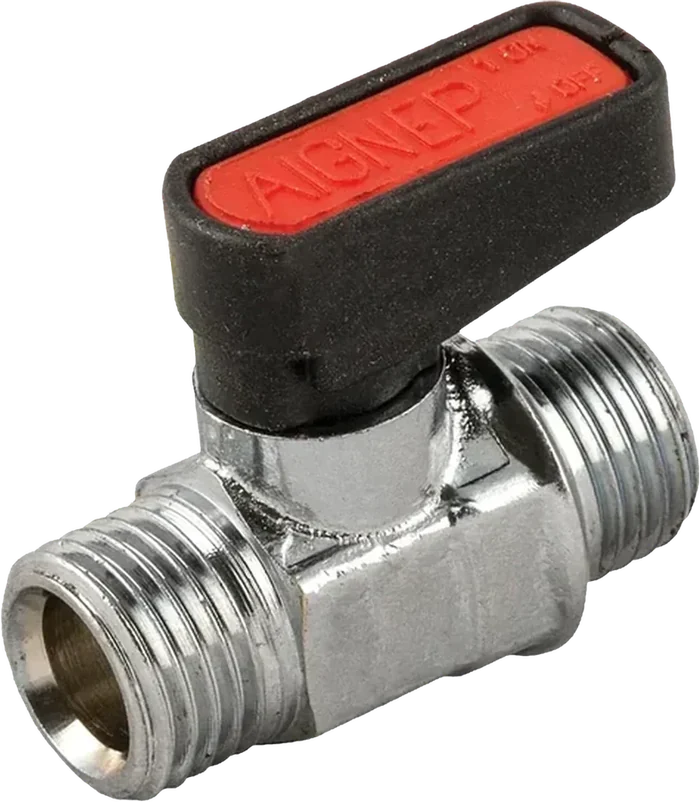

Rosca ISO 2286420 · Macho cilíndrico G ISO 228 – macho cilíndrico G ISO 228
Macho G en los dos extremos. 1/8" a 3/4", hasta 20 bar y +80 °C.

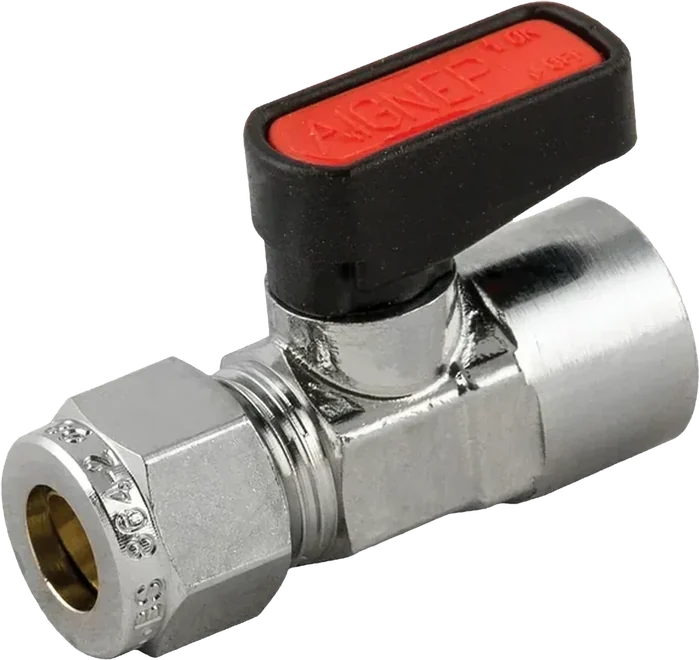

Rosca ISO 2286430 · Tubo – hembra G ISO 228
De tubo a hembra G, con racor de compresión. 1/8" a 3/4" y tubo de 6 a 18 mm, hasta 20 bar y +80 °C.

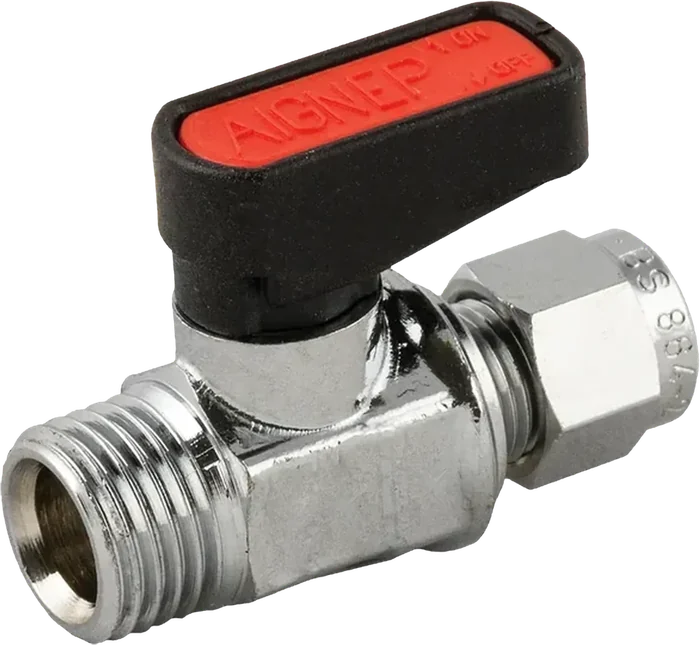

Rosca ISO 2286440 · Macho cilíndrico G ISO 228 – tubo
De macho G a tubo, con racor de compresión. 1/8" a 3/4" y tubo de 6 a 18 mm, hasta 20 bar y +80 °C.

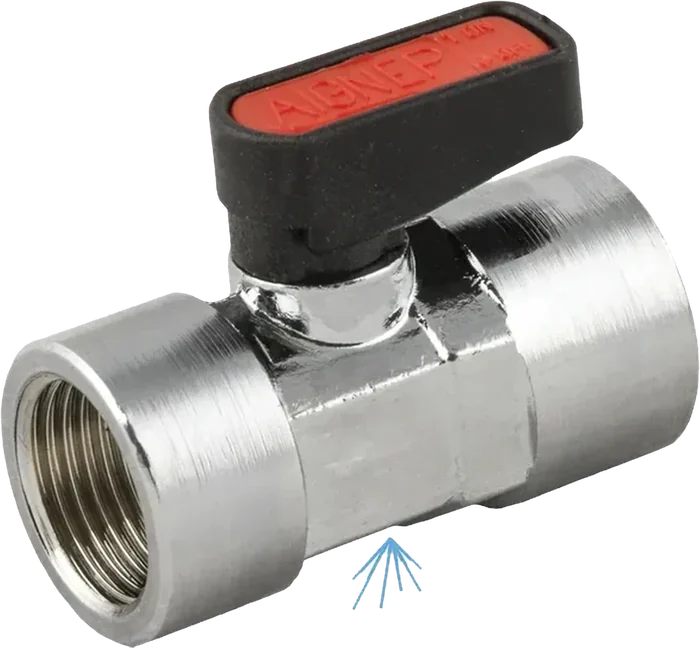

Rosca ISO 2286600 · Hembra G ISO 228, con escape a atmósfera
Al cerrar, descarga a la atmósfera el aire que queda aguas abajo. 1/8" a 3/8", hasta 20 bar y +80 °C.

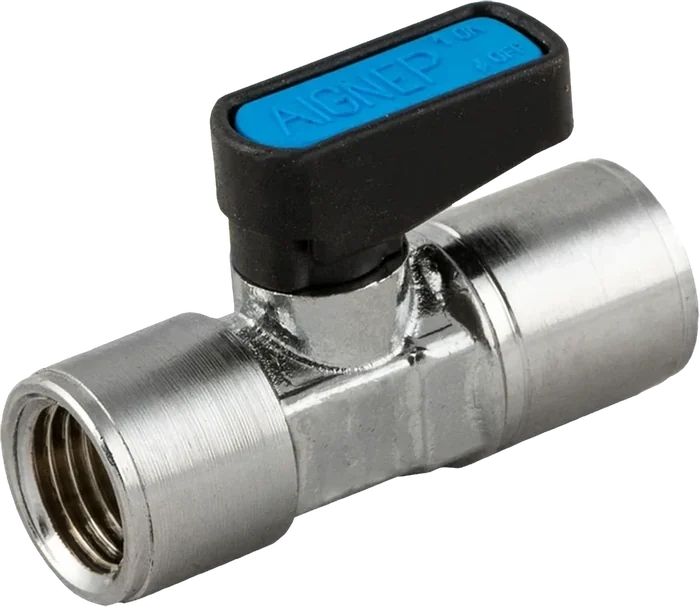

Rosca NPTF86300 · Hembra NPTF – hembra NPTF
Hembra NPTF en los dos extremos, para instalaciones con rosca americana. 1/8" a 1/2", hasta 20 bar y +80 °C.

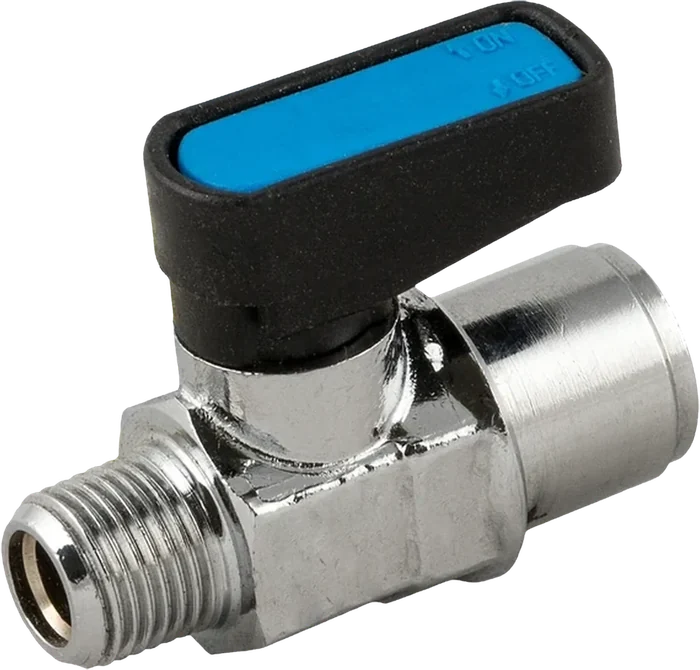

Rosca NPTF86310 · Macho NPTF – hembra NPTF
Macho y hembra NPTF. 1/8" a 1/2", hasta 20 bar y +80 °C.

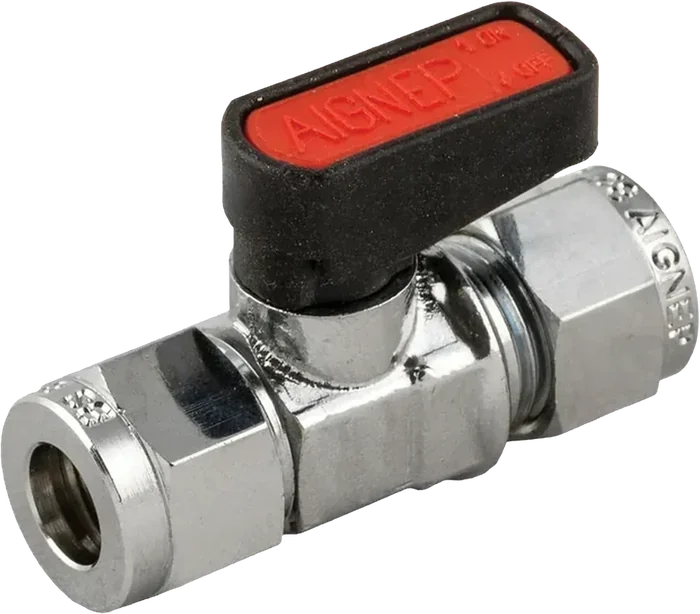

Para tubo6450 · Tubo – tubo
Tubo en los dos extremos, con racor de compresión. Tubo de 6 a 18 mm, hasta 20 bar y +80 °C.

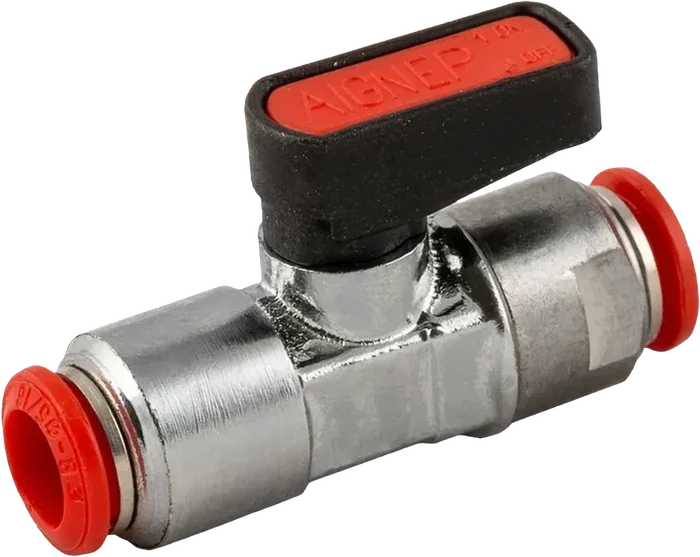

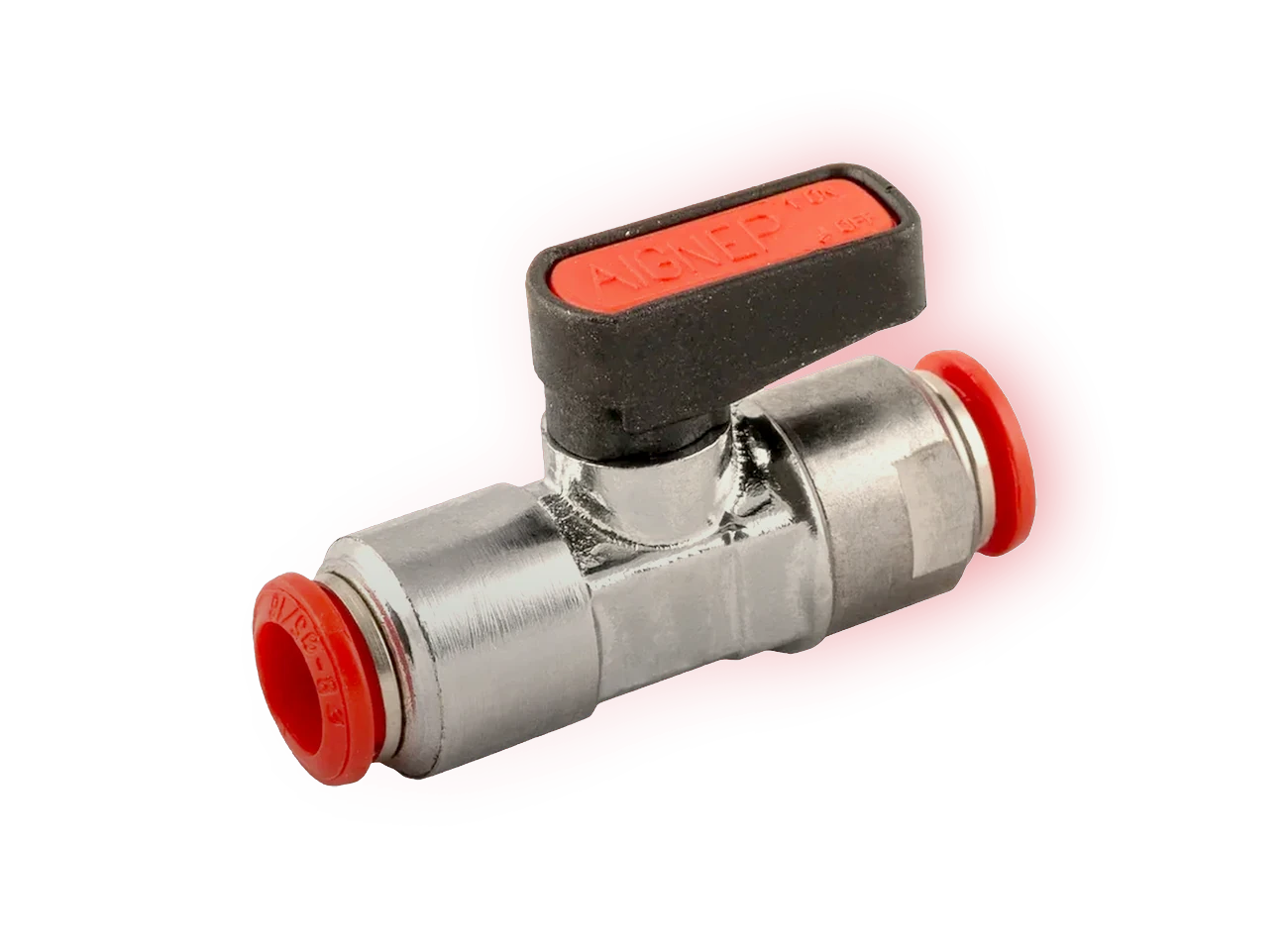

Para tubo6560 · Tubo automático – tubo automático
Tubo automático en los dos extremos: se conecta sin herramienta. Tubo de 4 a 12 mm, hasta 20 bar y +80 °C.

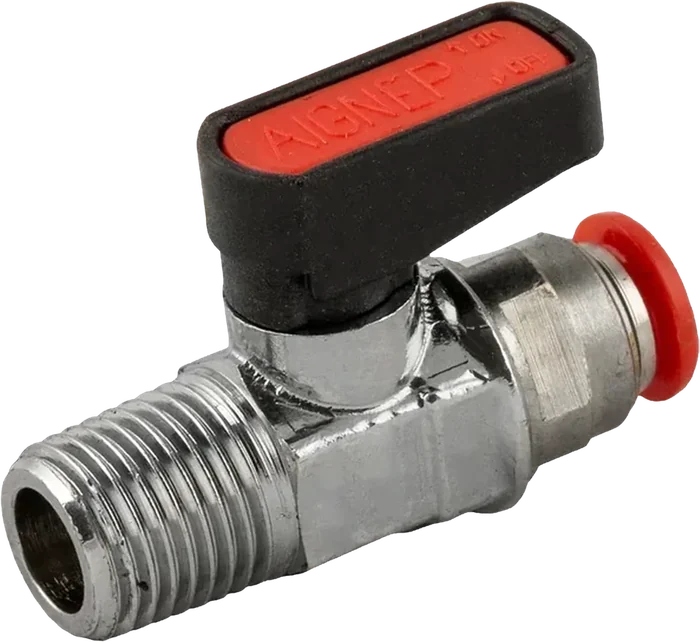

Para tubo6570 · Macho R ISO 7 – tubo automático
Macho R a tubo automático. 1/8" · 1/4" y tubo de 4 a 8 mm, hasta 20 bar y +80 °C.
Con fijación6460 · Tuerca – macho cónico R ISO 7
Con tuerca para fijarla a un panel, y macho R. 1/8" a 3/8", hasta 20 bar y +80 °C.

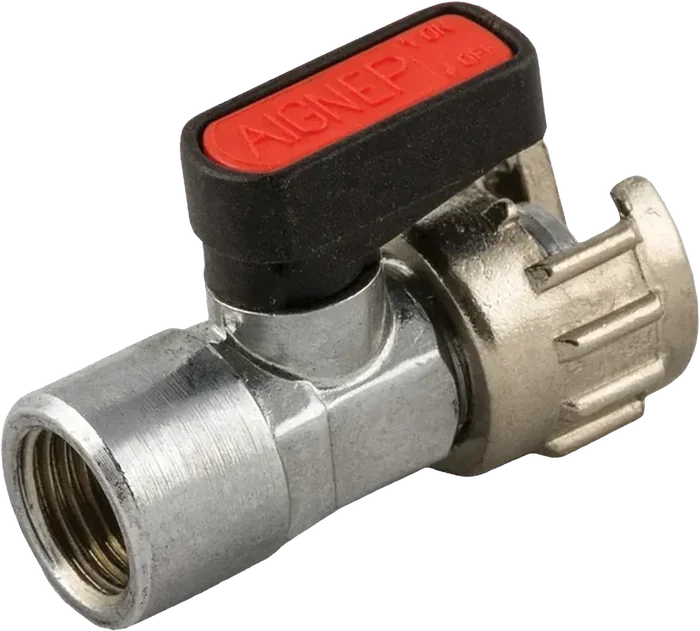

Con fijación6470 · Tuerca – hembra G ISO 228
Con tuerca para fijarla a un panel, y hembra G. 1/8" · 1/4", hasta 20 bar y +80 °C.

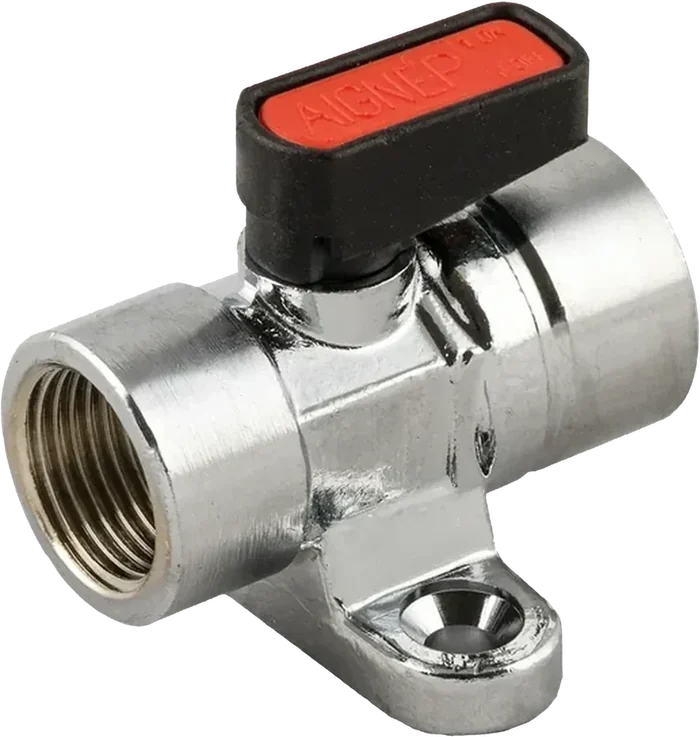

Con fijación6490 · Hembra cilíndrica – hembra cilíndrica, con pie de anclaje
Hembra en los dos extremos, con pie para atornillarla. 1/4" · 3/8", hasta 20 bar y +80 °C.
Con fijación6500 · Tubo – tubo, con pie de anclaje
Tubo en los dos extremos, con pie para atornillarla. Tubo de 8 mm, hasta 20 bar y +80 °C.

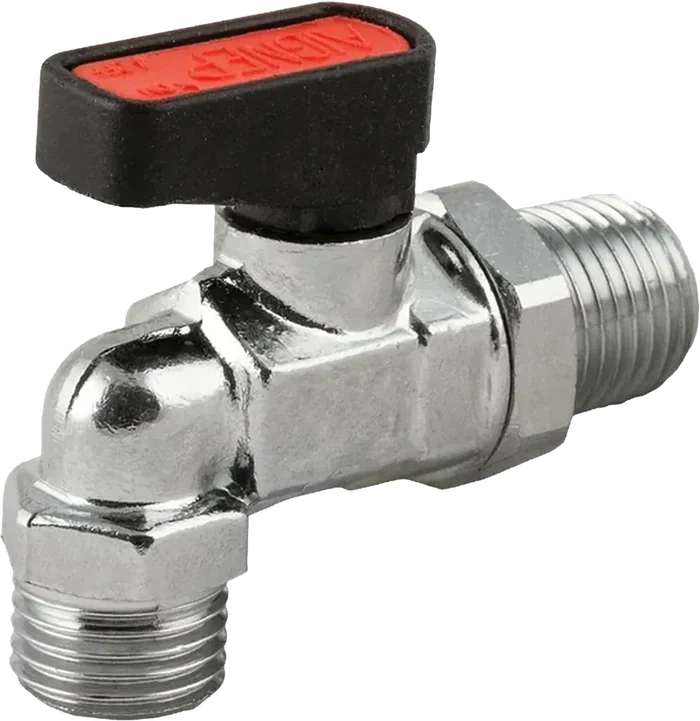

En L, en T y 3 vías6540 · En L: macho cilíndrico G ISO 228 – macho cónico R ISO 7
En L, con macho G y macho R: gira la línea 90°. 1/4", hasta 20 bar y +80 °C.

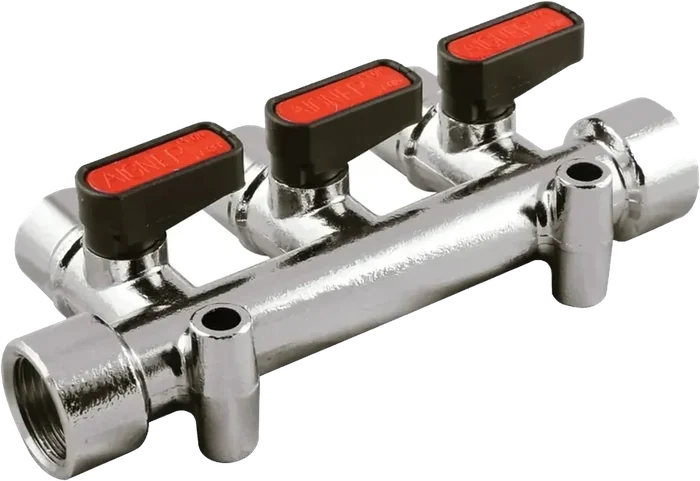

En L, en T y 3 vías6630 · Distribuidor de tres vías, hembra G ISO 228
Distribuidor con tres llaves: reparte una entrada en tres salidas. 1/4" · 3/8", hasta 20 bar y +80 °C.
En L, en T y 3 vías6700 · 3 vías en L, hembra G ISO 228
Tres vías con la esfera en L: desvía el paso entre dos salidas. 1/8" a 3/8", hasta 20 bar y +80 °C.

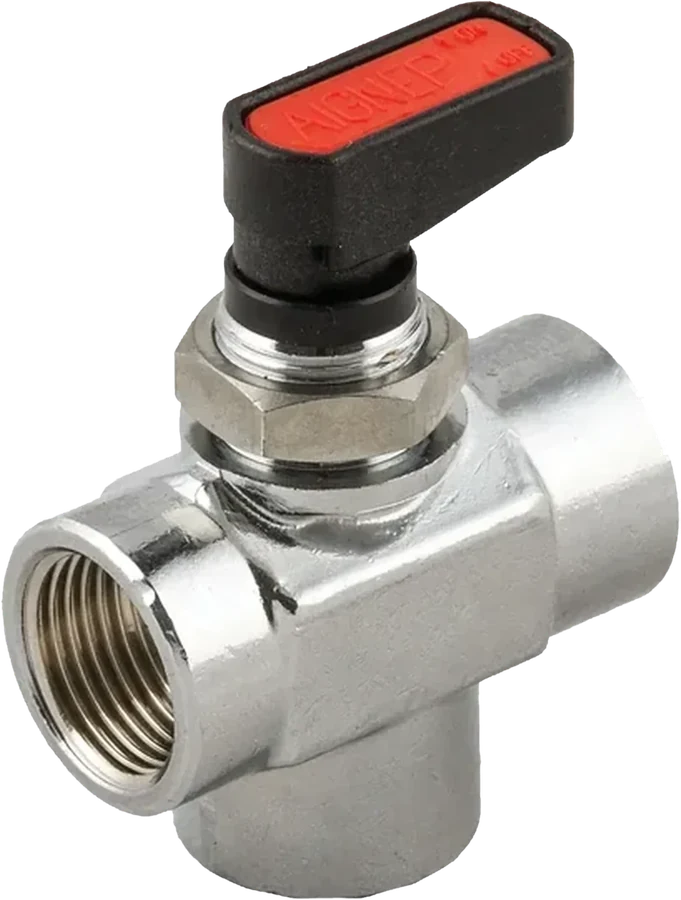

En L, en T y 3 vías6710 · 3 vías en T, hembra G ISO 228
Tres vías con la esfera en T. 1/8" a 3/8", hasta 20 bar y +80 °C.

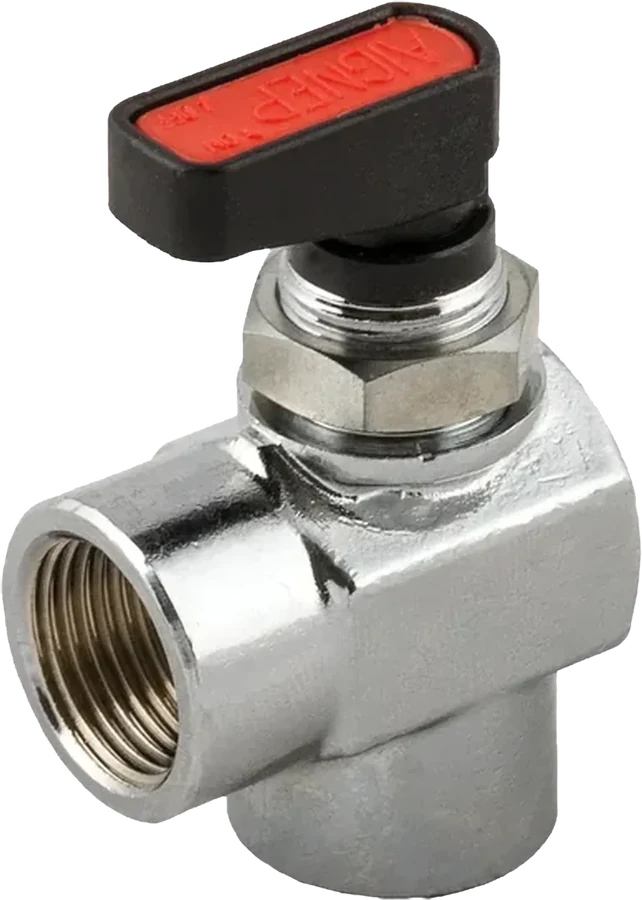

En L, en T y 3 vías6720 · En L, hembra G ISO 228
En L, hembra G: para las esquinas. 1/8" a 3/8", hasta 20 bar y +80 °C.

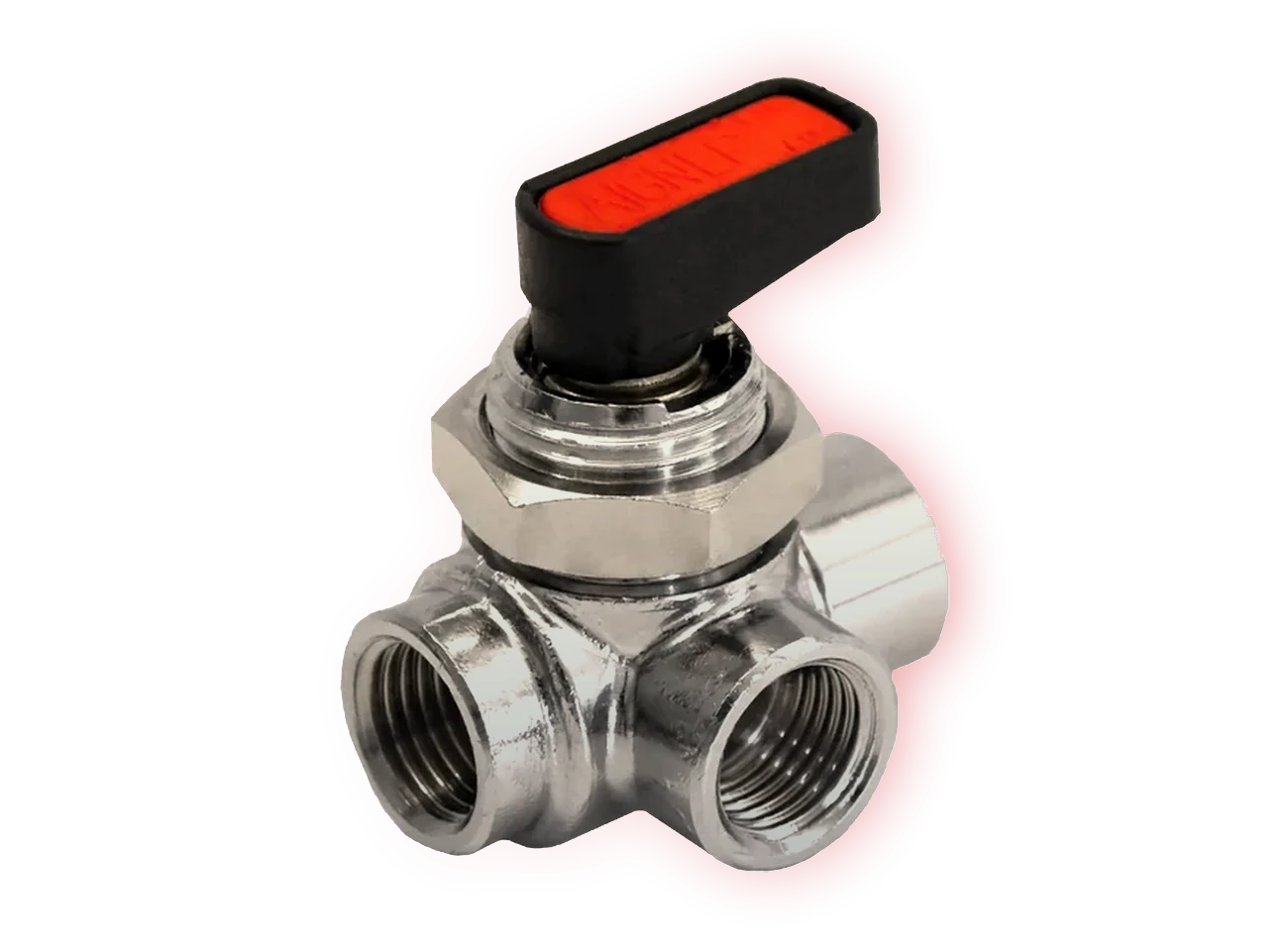

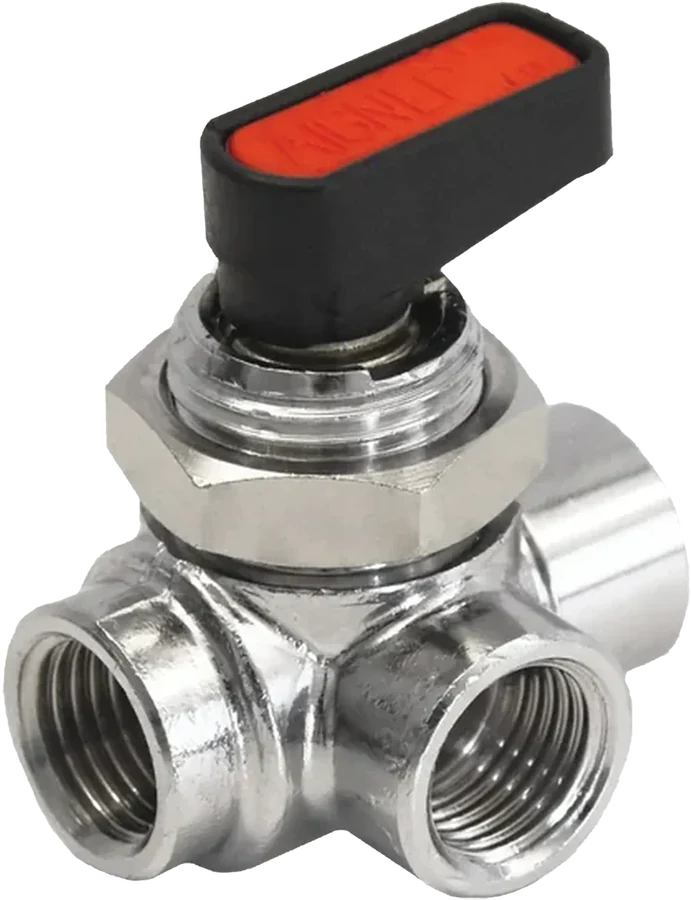

En L, en T y 3 vías6730 · En T, hembra G ISO 228
Cuerpo en T, hembra G. 1/8" · 1/4", hasta 20 bar y +80 °C.
Todas las series lado a lado, solo con los datos que cambian. Filtra por conexión para comparar las que se parecen.
Marca hasta 3 series y pulsa Comparar: verás lado a lado, primero, en qué se diferencian.
| Serie | Medidas | Paso | Temperatura | Códigos |
|---|---|---|---|---|
| 1/8" a 3/4" | DN 6 a 14 mm | -20°C / +80°C | 5 | |
| FKM | 1/8" a 3/4" | DN 6 a 14 mm | -15°C / +130°C | 5 |
| 1/8" a 3/4" | DN 6 a 14 mm | -20°C / +80°C | 6 | |
| FKM | 1/8" a 3/4" | DN 6 a 14 mm | -15°C / +130°C | 6 |
| 1/8" a 3/4" | DN 6 a 14 mm | -20°C / +80°C | 6 | |
| 1/8" a 3/4" | DN 6 a 14 mm | -20°C / +80°C | 7 | |
| 1/8" a 3/4" | DN 6 a 14 mm | -20°C / +80°C | 9 | |
| 1/8" a 3/4" | DN 6 a 14 mm | -20°C / +80°C | 10 | |
| 1/8" a 3/4" | DN 6 a 14 mm | -20°C / +80°C | 5 | |
| FKM | 1/8" a 3/4" | DN 6 a 14 mm | -15°C / +130°C | 5 |
| 1/8" a 3/4" | DN 6 a 14 mm | -20°C / +80°C | 6 | |
| FKM | 1/8" a 3/4" | DN 6 a 14 mm | -15°C / +130°C | 6 |
| 1/8" a 3/4" | DN 6 a 14 mm | -20°C / +80°C | 9 | |
| 1/8" a 3/4" | DN 6 a 14 mm | -20°C / +80°C | 9 | |
| 1/8" a 3/4" | DN 6 a 14 mm | -20°C / +80°C | 18 | |
| Paso con escape a atmósfera | 1/8" a 3/8" | DN 6 a 8 mm | -20°C / +80°C | 3 |
| 1/8" a 1/2" | DN 6 a 10 mm | -20°C / +80°C | 4 | |
| 1/8" a 1/2" | DN 6 a 10 mm | -20°C / +80°C | 4 | |
| 6 a 18 mm | DN 6 a 14 mm | -20°C / +80°C | 20 | |
| 4 a 12 mm | DN 3 a 10 mm | -20°C / +80°C | 5 | |
| 1/8" · 1/4" | DN 3 a 6 mm | -20°C / +80°C | 5 | |
| 1/8" a 3/8" | DN 6 a 8 mm | -20°C / +80°C | 3 | |
| 1/8" · 1/4" | DN 6 mm | -20°C / +80°C | 2 | |
| 1/4" · 3/8" | DN 6 a 8 mm | -20°C / +80°C | 2 | |
| 8 mm | DN 6 mm | -20°C / +80°C | 1 | |
| Paso en L | 1/4" | DN 6 mm | -20°C / +80°C | 1 |
| Distribuidor de tres vías | 1/4" · 3/8" | — | -20°C / +80°C | 1 |
| 3 vías en L | 1/8" a 3/8" | DN 5 a 7 mm | -20°C / +80°C | 3 |
| 3 vías en T | 1/8" a 3/8" | DN 5 a 7 mm | -20°C / +80°C | 3 |
| Paso en L | 1/8" a 3/8" | DN 5 a 7 mm | -20°C / +80°C | 3 |
| Paso en T | 1/8" · 1/4" | DN 5 mm | -20°C / +80°C | 2 |
Se abre WhatsApp con AIGNEP México, con el mensaje ya escrito.
Dentro del cuerpo hay una esfera con un orificio. Con la maneta en línea con la tubería, el orificio queda alineado y el fluido pasa; un cuarto de vuelta y la esfera lo tapa. Por eso cierra en un gesto y se ve de lejos si está abierta o cerrada.
Primero la función; después, cómo se conecta a tu línea.
Antes de pedir, valida estos tres puntos contra tu instalación.
Primero qué tiene que hacer la válvula; después cómo se conecta. La medida, al final.
Diagnóstico técnico
Líneas que no se pueden aislar, mantenimiento con presión residual y válvulas que no encajan en el hueco disponible.
Sin un punto de corte en el sitio correcto, aislar una máquina obliga a parar la línea entera. Y cerrar el paso no basta: el aire que queda aguas abajo sigue ahí y puede mover un actuador.
31 series para poner el corte donde hace falta, con la conexión de tu línea.
Comparte la conexión, la medida, la presión, la temperatura y el fluido. Te decimos qué serie montar y con qué código.
