Válvulas de esfera GHILUX

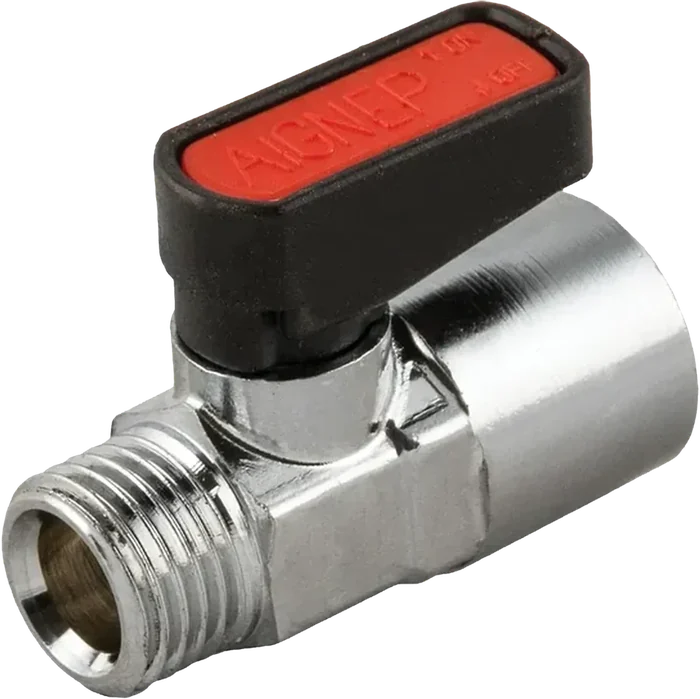

6320 · Macho cilíndrico G ISO 228 – hembra RP ISO 7
Macho G de un lado, hembra RP del otro: une las dos normas. 1/8" a 3/4", hasta 20 bar y +80 °C.
- Función
- Paso directo
- Conexión
- Macho cilíndrico G ISO 228 – hembra RP ISO 7
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
Ficha técnica
- Función
- Paso directo
- Conexión
- Macho cilíndrico G ISO 228 – hembra RP ISO 7
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
- Roscas disponibles
- 1/8" a 3/4"
- Paso nominal
- DN 6 a 14 mm
- Presión máxima
- 20 bar
- Presión mínima
- -0,99 bar (vacío)
- Temperatura operativa
- -20°C / +80°C
- Códigos disponibles
- 6
Códigos
6 códigos
Cada botón Cotizar abre WhatsApp con AIGNEP México, con el código ya escrito.
Desliza la tabla hacia la izquierda para ver sus 12 columnas de datos. Las cotas van en mm.
| Código | Rosca A | Rosca B | Paso DN (mm) | Llave ES (mm) | Cota D (mm) | Cota F (mm) | Cota M (mm) | Largo total L (mm) | Cota G (mm) | Cota H (mm) | Unidades por paquete | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 06320 00 001 | 1/8" | 1/8" | 6 | 14-15 | 6,2 | 7 | 7,4 | 34,5 | 19 | 21 | 10 | Cotizar |
| 06320 00 002 | 1/4" | 1/8" | 6 | 14-15 | 8,2 | 8 | 7,4 | 35,5 | 19 | 21 | 10 | Cotizar |
| 06320 00 003 | 1/4" | 1/4" | 6 | 14-15 | 8,2 | 8 | 11 | 38 | 19 | 21 | 10 | Cotizar |
| 06320 00 004 | 3/8" | 3/8" | 8 | 18-19 | 10,2 | 9 | 11,4 | 41,5 | 19 | 22 | 10 | Cotizar |
| 06320 00 005 | 1/2" | 1/2" | 10 | 22-23 | 15,2 | 10 | 15 | 50 | 26 | 30,5 | 10 | Cotizar |
| 06320 00 066 | 3/4" | 3/4" | 14 | 28-30 | 18,2 | 12 | 16,3 | 56,5 | 50 | 33 | 5 | Cotizar |
Dónde se usa
- Cortar el paso en líneas de aire comprimido con rosca cónica ISO 7
