Válvulas de esfera GHILUX

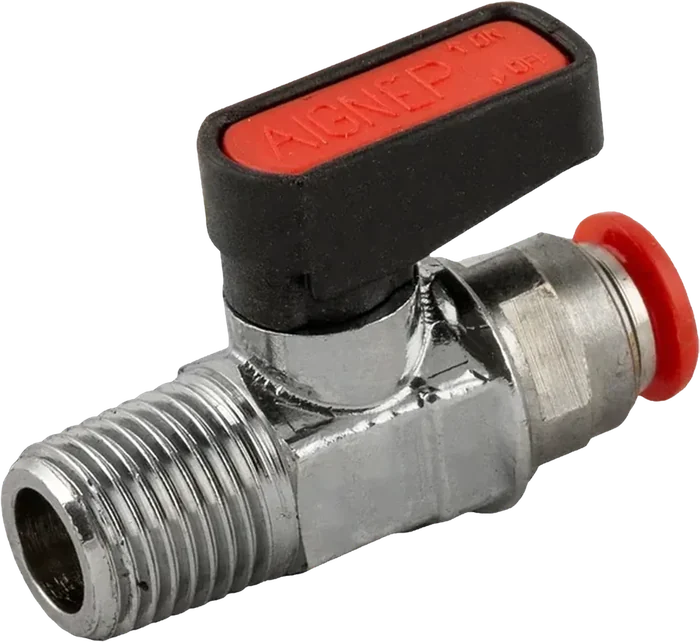

6570 · Macho R ISO 7 – tubo automático
Macho R a tubo automático. 1/8" · 1/4" y tubo de 4 a 8 mm, hasta 20 bar y +80 °C.
- Función
- Paso directo
- Conexión
- Macho R ISO 7 – tubo automático
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
Ficha técnica
- Función
- Paso directo
- Conexión
- Macho R ISO 7 – tubo automático
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
- Roscas disponibles
- 1/8" · 1/4"
- Tubo
- 4 a 8 mm
- Paso nominal
- DN 3 a 6 mm
- Presión máxima
- 20 bar
- Presión mínima
- -0,99 bar (vacío)
- Temperatura operativa
- -20°C / +80°C
- Códigos disponibles
- 5
Códigos
5 códigos · en todos: Llave ES (mm): 14-15 · Cota C (mm): 19 · Unidades por paquete: 10
| Código | Rosca A | Tubo Ø (mm) | Paso DN (mm) | Cota F (mm) | Cota L (mm) | Cota H (mm) |
|---|---|---|---|---|---|---|
| 06570 00 001 | 1/8" | 4 | 3 | 8,5 | 38,5 | 21 |
| 06570 00 002 | 1/8" | 6 | 5 | 8,5 | 40 | 21 |
| 06570 00 004 | 1/8" | 8 | 6 | 8,5 | 41,5 | 21 |
| 06570 00 003 | 1/4" | 6 | 5 | 12,5 | 38,5 | 21 |
| 06570 00 005 | 1/4" | 8 | 6 | 12,5 | 45,5 | 22 |
Dónde se usa
- Cortar el paso directamente sobre tubo, sin rosca
