Válvulas de esfera GHILUX

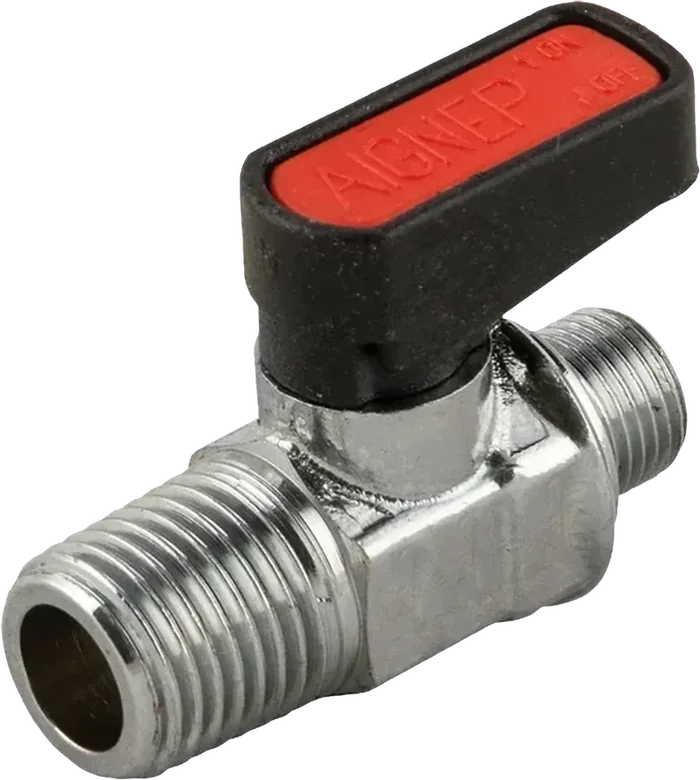

6330 · Macho cónico R ISO 7 – macho cilíndrico G ISO 228
Macho en los dos extremos, uno R y otro G. 1/8" a 3/4", hasta 20 bar y +80 °C.
- Función
- Paso directo
- Conexión
- Macho cónico R ISO 7 – macho cilíndrico G ISO 228
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
Ficha técnica
- Función
- Paso directo
- Conexión
- Macho cónico R ISO 7 – macho cilíndrico G ISO 228
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
- Roscas disponibles
- 1/8" a 3/4"
- Paso nominal
- DN 6 a 14 mm
- Presión máxima
- 20 bar
- Presión mínima
- -0,99 bar (vacío)
- Temperatura operativa
- -20°C / +80°C
- Códigos disponibles
- 7
Códigos
7 códigos
Cada botón Cotizar abre WhatsApp con AIGNEP México, con el código ya escrito.
Desliza la tabla hacia la izquierda para ver sus 12 columnas de datos. Las cotas van en mm.
| Código | Rosca A | Rosca B | Paso DN (mm) | Llave ES (mm) | Cota D (mm) | Cota F (mm) | Cota M (mm) | Largo total L (mm) | Cota G (mm) | Cota H (mm) | Unidades por paquete | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 06330 00 001 | 1/8" | 1/8" | 6 | 14-15 | 6,2 | 7,4 | 7 | 33,5 | 19 | 21 | 10 | Cotizar |
| 06330 00 002 | 1/8" | 1/4" | 6 | 14-15 | 8,2 | 7,4 | 8 | 33,5 | 19 | 21 | 10 | Cotizar |
| 06330 00 003 | 1/4" | 1/8" | 6 | 14-15 | 6,2 | 11 | 7 | 38 | 19 | 21 | 10 | Cotizar |
| 06330 00 004 | 1/4" | 1/4" | 6 | 14-15 | 8,2 | 11 | 8 | 38 | 19 | 21 | 10 | Cotizar |
| 06330 00 005 | 3/8" | 3/8" | 8 | 18-19 | 10,2 | 11,4 | 9 | 41,5 | 19 | 22 | 10 | Cotizar |
| 06330 00 006 | 1/2" | 1/2" | 10 | 22-23 | 15,2 | 15 | 10 | 49 | 26 | 30,5 | 10 | Cotizar |
| 06330 00 077 | 3/4" | 3/4" | 14 | 28-30 | 18,2 | 16,3 | 12 | 55,5 | 50 | 33 | 5 | Cotizar |
Dónde se usa
- Cortar el paso en líneas de aire comprimido con rosca cónica ISO 7
