Válvulas de esfera GHILUX

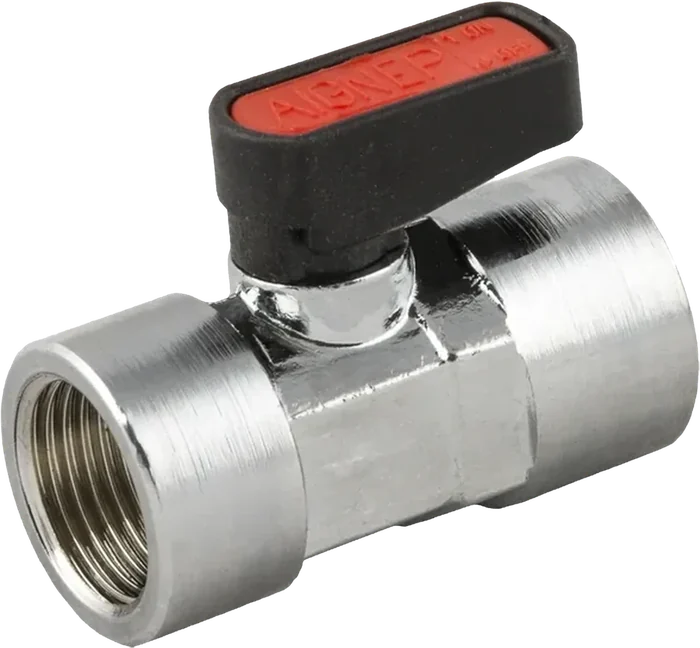

6300 · Hembra RP ISO 7 – hembra RP ISO 7
La válvula base: hembra en los dos extremos, rosca ISO 7. 1/8" a 3/4", hasta 20 bar y +80 °C.
- Función
- Paso directo
- Conexión
- Hembra RP ISO 7 – hembra RP ISO 7
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
Ficha técnica
- Función
- Paso directo
- Conexión
- Hembra RP ISO 7 – hembra RP ISO 7
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
- Roscas disponibles
- 1/8" a 3/4"
- Paso nominal
- DN 6 a 14 mm
- Presión máxima
- 20 bar
- Presión mínima
- -0,99 bar (vacío)
- Temperatura operativa
- -20°C / +80°C
- Códigos disponibles
- 5
Códigos
5 códigos
Cada botón Cotizar abre WhatsApp con AIGNEP México, con el código ya escrito.
Desliza la tabla hacia la izquierda para ver sus 11 columnas de datos. Las cotas van en mm.
| Código | Rosca A | Rosca B | Paso DN (mm) | Llave ES (mm) | Cota F (mm) | Cota M (mm) | Largo total L (mm) | Cota G (mm) | Cota H (mm) | Unidades por paquete | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 06300 00 001 | 1/8" | 1/8" | 6 | 14-15 | 7,4 | 7,4 | 36 | 19 | 21 | 10 | Cotizar |
| 06300 00 002 | 1/4" | 1/4" | 6 | 14-15 | 11 | 11 | 43 | 19 | 21 | 10 | Cotizar |
| 06300 00 003 | 3/8" | 3/8" | 8 | 18-19 | 11,4 | 11,4 | 47 | 19 | 22 | 10 | Cotizar |
| 06300 00 004 | 1/2" | 1/2" | 10 | 22-23 | 15 | 15 | 59 | 26 | 30,5 | 10 | Cotizar |
| 06300 00 055 | 3/4" | 3/4" | 14 | 28-30 | 16,3 | 16,3 | 67 | 50 | 33 | 5 | Cotizar |
Dónde se usa
- Cortar el paso en líneas de aire comprimido con rosca cónica ISO 7
