Válvulas de esfera GHILUX

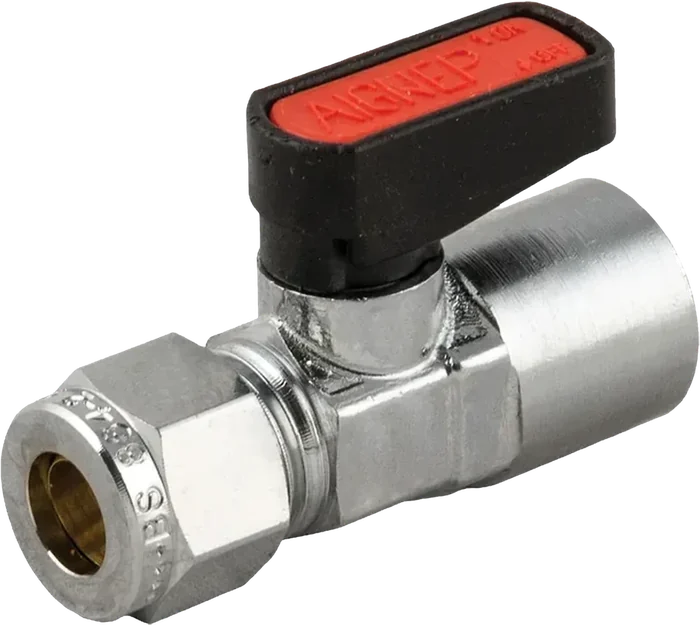

6340 · Tubo – hembra RP ISO 7
De tubo a hembra RP, con racor de compresión. 1/8" a 3/4" y tubo de 6 a 18 mm, hasta 20 bar y +80 °C.
- Función
- Paso directo
- Conexión
- Tubo – hembra RP ISO 7
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
Ficha técnica
- Función
- Paso directo
- Conexión
- Tubo – hembra RP ISO 7
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
- Roscas disponibles
- 1/8" a 3/4"
- Tubo
- 6 a 18 mm
- Paso nominal
- DN 6 a 14 mm
- Presión máxima
- 20 bar
- Presión mínima
- -0,99 bar (vacío)
- Temperatura operativa
- -20°C / +80°C
- Códigos disponibles
- 9
Códigos
9 códigos
Cada botón Cotizar abre WhatsApp con AIGNEP México, con el código ya escrito.
Desliza la tabla hacia la izquierda para ver sus 10 columnas de datos. Las cotas van en mm.
| Código | Tubo Ø (mm) | Rosca B | Paso DN (mm) | Llave ES (mm) | Cota M (mm) | Largo total L (mm) | Cota G (mm) | Cota H (mm) | Unidades por paquete | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|
| 06340 00 001 | 6 | 1/8" | 6 | 14-15 | 7,4 | 41,5 | 19 | 21 | 10 | Cotizar |
| 06340 00 002 | 8 | 1/8" | 6 | 14-15 | 7,4 | 43 | 19 | 21 | 10 | Cotizar |
| 06340 00 003 | 8 | 1/4" | 6 | 14-15 | 11 | 46 | 19 | 21 | 10 | Cotizar |
| 06340 00 004 | 10 | 3/8" | 8 | 18-19 | 11,4 | 50,5 | 19 | 22 | 10 | Cotizar |
| 06340 00 005 | 12 | 3/8" | 8 | 18-19 | 11,4 | 51,5 | 19 | 22 | 10 | Cotizar |
| 06340 00 006 | 14 | 1/2" | 10 | 22-23 | 15 | 61,5 | 26 | 30,5 | 10 | Cotizar |
| 06340 00 007 | 15 | 1/2" | 10 | 22-23 | 15 | 61,5 | 26 | 30,5 | 10 | Cotizar |
| 06340 00 098 | 16 | 3/4" | 14 | 28-30 | 16,3 | 68 | 50 | 33 | 5 | Cotizar |
| 06340 00 099 | 18 | 3/4" | 14 | 28-30 | 16,3 | 68 | 50 | 33 | 5 | Cotizar |
Dónde se usa
- Cortar el paso en líneas de aire comprimido con rosca cónica ISO 7
