Válvulas de esfera GHILUX

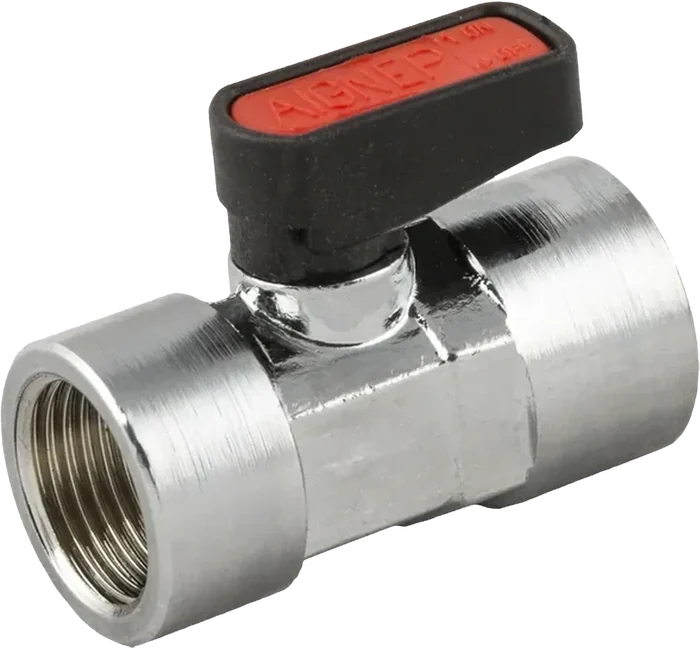

6400 · Hembra G ISO 228 – hembra G ISO 228
Hembra G en los dos extremos: la base en ISO 228. 1/8" a 3/4", hasta 20 bar y +80 °C.
- Función
- Paso directo
- Conexión
- Hembra G ISO 228 – hembra G ISO 228
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
Ficha técnica
- Función
- Paso directo
- Conexión
- Hembra G ISO 228 – hembra G ISO 228
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
- Roscas disponibles
- 1/8" a 3/4"
- Paso nominal
- DN 6 a 14 mm
- Presión máxima
- 20 bar
- Presión mínima
- -0,99 bar (vacío)
- Temperatura operativa
- -20°C / +80°C
- Códigos disponibles
- 5
Códigos
5 códigos
Cada botón Cotizar abre WhatsApp con AIGNEP México, con el código ya escrito.
Desliza la tabla hacia la izquierda para ver sus 11 columnas de datos. Las cotas van en mm.
| Código | Rosca A | Rosca B | Paso DN (mm) | Llave ES (mm) | Cota F (mm) | Cota M (mm) | Largo total L (mm) | Cota G (mm) | Cota H (mm) | Unidades por paquete | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 06400 00 001 | 1/8" | 1/8" | 6 | 14-15 | 7 | 7 | 35 | 19 | 21 | 10 | Cotizar |
| 06400 00 002 | 1/4" | 1/4" | 6 | 14-15 | 8 | 8 | 37 | 19 | 21 | 10 | Cotizar |
| 06400 00 003 | 3/8" | 3/8" | 8 | 18-19 | 9 | 9 | 42 | 19 | 22 | 10 | Cotizar |
| 06400 00 004 | 1/2" | 1/2" | 10 | 22-23 | 10 | 10 | 49 | 26 | 30,5 | 10 | Cotizar |
| 06400 00 055 | 3/4" | 3/4" | 14 | 28-30 | 12 | 12 | 58 | 50 | 33 | 5 | Cotizar |
Dónde se usa
- Cortar el paso en líneas con rosca cilíndrica G ISO 228
