Válvulas de esfera GHILUX

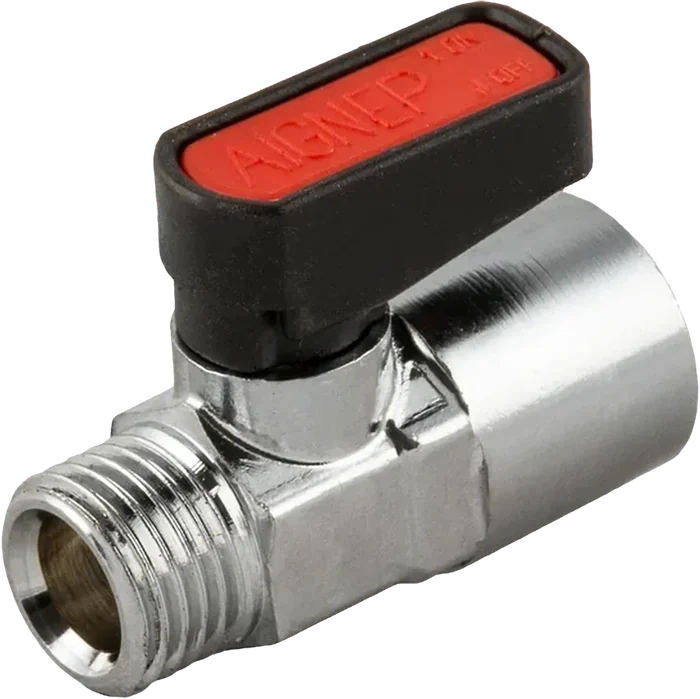

6410 · Macho cilíndrico G ISO 228 – hembra G ISO 228
Macho y hembra G ISO 228. 1/8" a 3/4", hasta 20 bar y +80 °C.
- Función
- Paso directo
- Conexión
- Macho cilíndrico G ISO 228 – hembra G ISO 228
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
Ficha técnica
- Función
- Paso directo
- Conexión
- Macho cilíndrico G ISO 228 – hembra G ISO 228
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
- Roscas disponibles
- 1/8" a 3/4"
- Paso nominal
- DN 6 a 14 mm
- Presión máxima
- 20 bar
- Presión mínima
- -0,99 bar (vacío)
- Temperatura operativa
- -20°C / +80°C
- Códigos disponibles
- 6
Códigos
6 códigos
Cada botón Cotizar abre WhatsApp con AIGNEP México, con el código ya escrito.
Desliza la tabla hacia la izquierda para ver sus 11 columnas de datos. Las cotas van en mm.
| Código | Rosca A | Rosca B | Paso DN (mm) | Llave ES (mm) | Cota F (mm) | Cota M (mm) | Largo total L (mm) | Cota G (mm) | Cota H (mm) | Unidades por paquete | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 06410 00 001 | 1/8" | 1/8" | 6 | 14-15 | 7 | 7 | 34 | 19 | 21 | 10 | Cotizar |
| 06410 00 002 | 1/4" | 1/8" | 6 | 14-15 | 8 | 7 | 35 | 19 | 21 | 10 | Cotizar |
| 06410 00 003 | 1/4" | 1/4" | 6 | 14-15 | 8 | 8 | 35 | 19 | 21 | 10 | Cotizar |
| 06410 00 004 | 3/8" | 3/8" | 8 | 18-19 | 9 | 9 | 39 | 19 | 22 | 10 | Cotizar |
| 06410 00 005 | 1/2" | 1/2" | 10 | 22-23 | 10 | 10 | 45 | 26 | 30,5 | 10 | Cotizar |
| 06410 00 066 | 3/4" | 3/4" | 14 | 28-30 | 12 | 12 | 52 | 50 | 33 | 5 | Cotizar |
Dónde se usa
- Cortar el paso en líneas con rosca cilíndrica G ISO 228
