Válvulas de esfera GHILUX

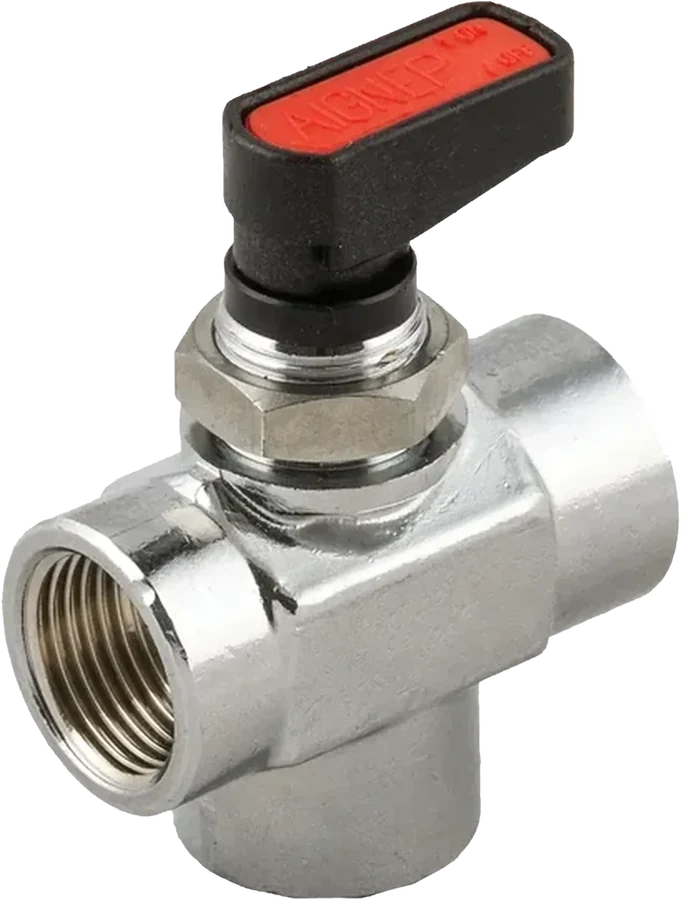

6700 · 3 vías en L, hembra G ISO 228
Tres vías con la esfera en L: desvía el paso entre dos salidas. 1/8" a 3/8", hasta 20 bar y +80 °C.
- Función
- 3 vías en L
- Conexión
- 3 vías en L, hembra G ISO 228
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
Ficha técnica
- Función
- 3 vías en L
- Conexión
- 3 vías en L, hembra G ISO 228
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
- Roscas disponibles
- 1/8" a 3/8"
- Paso nominal
- DN 5 a 7 mm
- Presión máxima
- 20 bar
- Presión mínima
- -0,99 bar (vacío)
- Temperatura operativa
- -20°C / +80°C
- Códigos disponibles
- 3
Códigos
3 códigos · en todos: Llave ES1 (mm): 17 · Cota G (mm): 19 · Cota S máx. (mm): 4,5 · Cota P (mm): 14,5 · Unidades por paquete: 10
| Código | Rosca A | Rosca B | Rosca C | Paso DN (mm) | Llave ES2 (mm) | Cota L (mm) | Cota H1 (mm) | Cota H2 (mm) |
|---|---|---|---|---|---|---|---|---|
| 06700 00 001 | 1/8" | 1/8" | 1/8" | 5 | 17 | 35 | 33,5 | 15,5 |
| 06700 00 002 | 1/4" | 1/4" | 1/4" | 5 | 17 | 37 | 33,5 | 17,5 |
| 06700 00 003 | 3/8" | 3/8" | 3/8" | 7 | 21 | 42 | 35 | 19,5 |
Dónde se usa
- Espacios reducidos, cambios de dirección y reparto a varias salidas
