Válvulas de esfera GHILUX

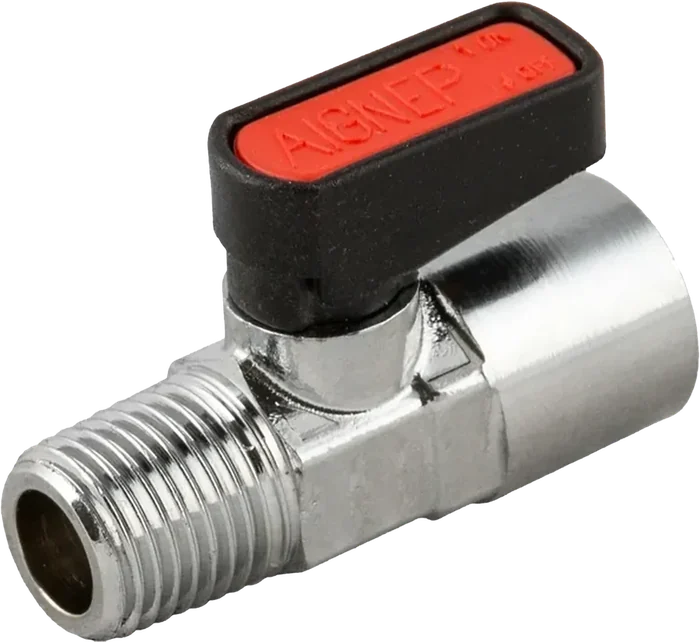

6310 · Macho cónico R ISO 7 – hembra RP ISO 7
Macho cónico de un lado y hembra del otro. 1/8" a 3/4", hasta 20 bar y +80 °C.
- Función
- Paso directo
- Conexión
- Macho cónico R ISO 7 – hembra RP ISO 7
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
Ficha técnica
- Función
- Paso directo
- Conexión
- Macho cónico R ISO 7 – hembra RP ISO 7
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de NBR
- Roscas disponibles
- 1/8" a 3/4"
- Paso nominal
- DN 6 a 14 mm
- Presión máxima
- 20 bar
- Presión mínima
- -0,99 bar (vacío)
- Temperatura operativa
- -20°C / +80°C
- Códigos disponibles
- 6
Códigos
6 códigos
Cada botón Cotizar abre WhatsApp con AIGNEP México, con el código ya escrito.
Desliza la tabla hacia la izquierda para ver sus 11 columnas de datos. Las cotas van en mm.
| Código | Rosca A | Rosca B | Paso DN (mm) | Llave ES (mm) | Cota F (mm) | Cota M (mm) | Largo total L (mm) | Cota G (mm) | Cota H (mm) | Unidades por paquete | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 06310 00 001 | 1/8" | 1/8" | 6 | 14-15 | 7,4 | 7,4 | 36 | 19 | 21 | 10 | Cotizar |
| 06310 00 002 | 1/4" | 1/8" | 6 | 14-15 | 11 | 7,4 | 40,5 | 19 | 21 | 10 | Cotizar |
| 06310 00 003 | 1/4" | 1/4" | 6 | 14-15 | 11 | 11 | 43 | 19 | 21 | 10 | Cotizar |
| 06310 00 004 | 3/8" | 3/8" | 8 | 18-19 | 11,4 | 11,4 | 46 | 19 | 22 | 10 | Cotizar |
| 06310 00 005 | 1/2" | 1/2" | 10 | 22-23 | 15 | 15 | 57 | 26 | 30,5 | 10 | Cotizar |
| 06310 00 066 | 3/4" | 3/4" | 14 | 28-30 | 16,3 | 16,3 | 63 | 50 | 33 | 5 | Cotizar |
Dónde se usa
- Cortar el paso en líneas de aire comprimido con rosca cónica ISO 7
