Válvulas de esfera GHILUX

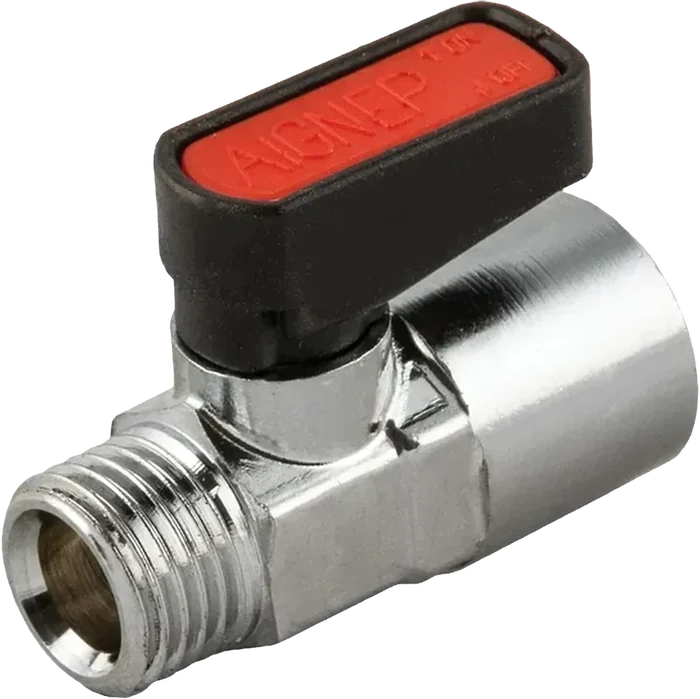

6415 · Macho cilíndrico G ISO 228 – hembra G ISO 228
La 6410 con junta tórica de FKM. 1/8" a 3/4", hasta 20 bar y +130 °C.
- Función
- Paso directo
- Conexión
- Macho cilíndrico G ISO 228 – hembra G ISO 228
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de FKM
Ficha técnica
- Función
- Paso directo
- Conexión
- Macho cilíndrico G ISO 228 – hembra G ISO 228
- Material
- Latón cromado
- Juntas
- Asientos de PTFE · tórica de FKM
- Roscas disponibles
- 1/8" a 3/4"
- Paso nominal
- DN 6 a 14 mm
- Presión máxima
- 20 bar
- Presión mínima
- -0,99 bar (vacío)
- Temperatura operativa
- -15°C / +130°C
- Códigos disponibles
- 6
Códigos
6 códigos
Cada botón Cotizar abre WhatsApp con AIGNEP México, con el código ya escrito.
Desliza la tabla hacia la izquierda para ver sus 11 columnas de datos. Las cotas van en mm.
| Código | Rosca A | Rosca B | Paso DN (mm) | Llave ES (mm) | Cota F (mm) | Cota M (mm) | Largo total L (mm) | Cota G (mm) | Cota H (mm) | Unidades por paquete | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 06415 00 001 | 1/8" | 1/8" | 6 | 14-15 | 7 | 7 | 34 | 19 | 21 | 10 | Cotizar |
| 06415 00 002 | 1/4" | 1/8" | 6 | 14-15 | 8 | 7 | 35 | 19 | 21 | 10 | Cotizar |
| 06415 00 003 | 1/4" | 1/4" | 6 | 14-15 | 8 | 8 | 35 | 19 | 21 | 10 | Cotizar |
| 06415 00 004 | 3/8" | 3/8" | 8 | 18-19 | 9 | 9 | 39 | 19 | 22 | 10 | Cotizar |
| 06415 00 005 | 1/2" | 1/2" | 10 | 22-23 | 10 | 10 | 45 | 26 | 30,5 | 10 | Cotizar |
| 06415 00 066 | 3/4" | 3/4" | 14 | 28-30 | 12 | 12 | 52 | 50 | 33 | 5 | Cotizar |
Dónde se usa
- Cortar el paso en líneas con rosca cilíndrica G ISO 228
