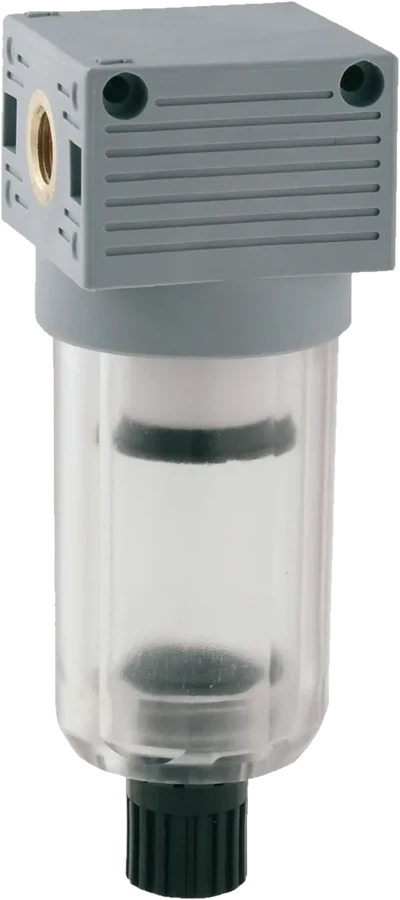

FiltrarT010 · Filtro
Retiene partículas y separa el condensado del aire que sale del compresor. Es la primera unidad de la línea.
Rosca1/8" · 1/4"
Filtración50 µm · 20 µm · 5 µm
Nl/min a 6 bar800
Serie MINI — Tratamiento de aire FRL
Unidades FRL MINI: filtro, regulador y lubricador compactos
La gama compacta de tratamiento de aire comprimido de AIGNEP: 11 unidades en roscas de 1/8" y 1/4" con un solo tamaño de cuerpo. Filtras, regulas y lubricas junto a la máquina, sin ocupar más de lo necesario.
- Desde 1976
- Producción en Italia
- 11 unidades compactas
- Presencia global
Rosca1/8" · 1/4"
Filtración50 µm · 20 µm · 5 µm
Presión máx.15 bar
Temperatura-10°C / +50°C

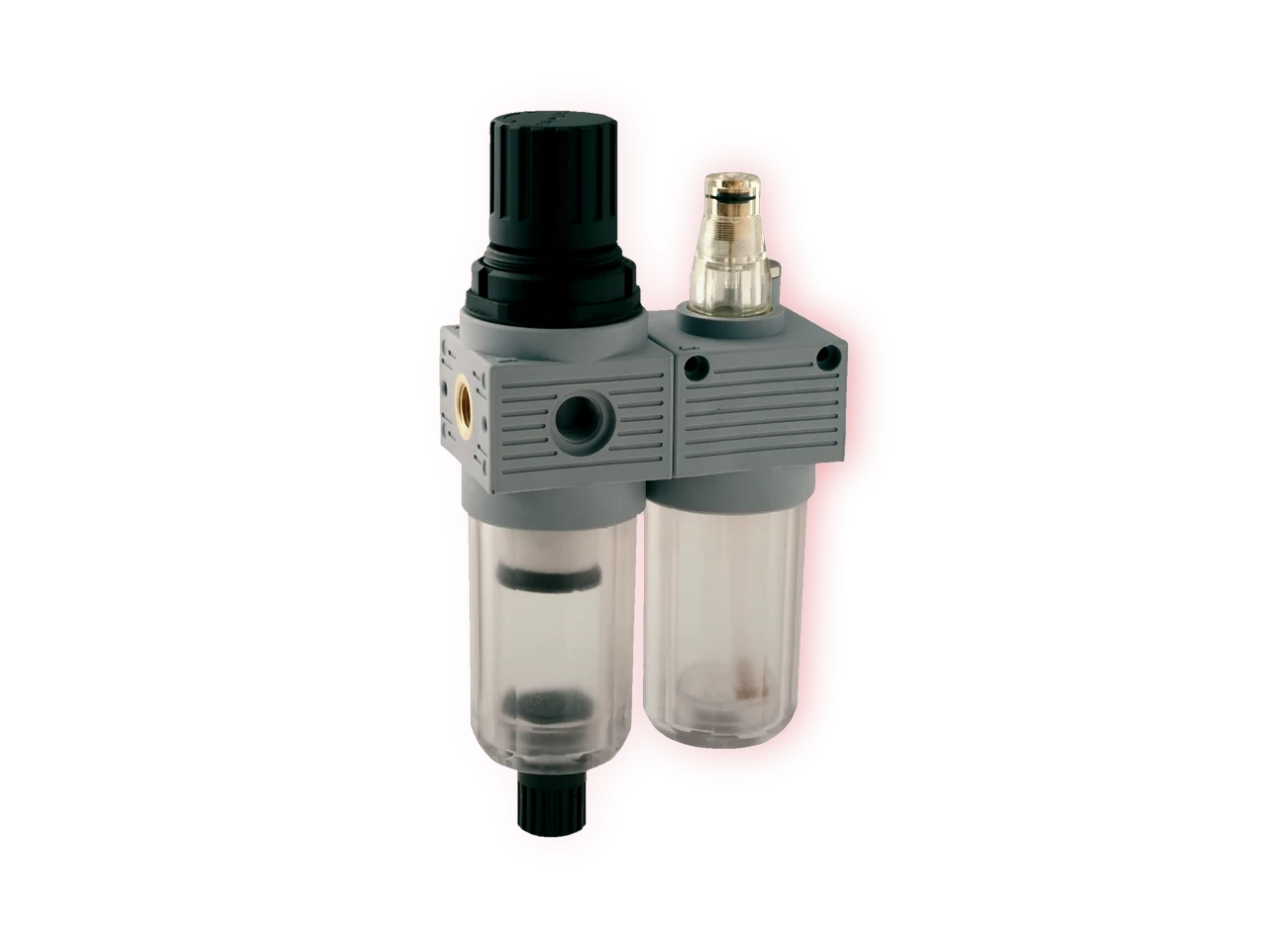

T100 · FILTRO REGULADOR + LUBRICADOR
Rosca1/8" · 1/4"
Filtración50 µm · 20 µm · 5 µm
Presión máx.15 bar
Temperatura-10°C / +50°C
T030 · FILTRO REGULADOR
Rosca1/8" · 1/4"
Filtración50 µm · 20 µm · 5 µm
Presión máx.15 bar
Temperatura-10°C / +50°C

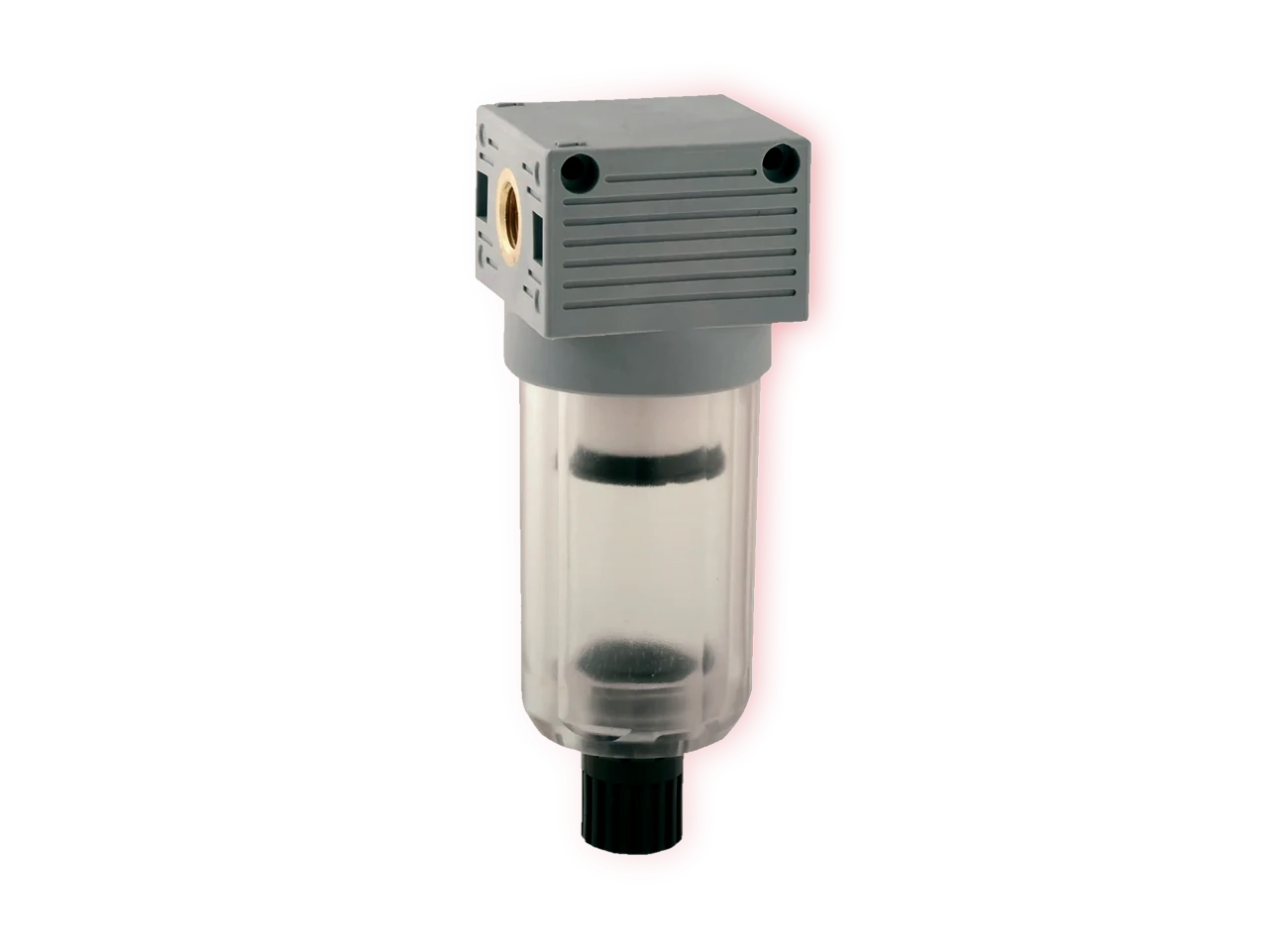

T010 · FILTRO
- 11unidades y 110 códigos, en 1/8" y 1/4" con un solo tamaño de cuerpo
- 50 a 0,01 µmde filtración, con coalescente para el aceite en suspensión
- 0÷2 a 0÷12 barde regulación en cuatro rangos, con escape rápido y versión para agua
- FR+Len una pieza, o F+R+L en tres: el tren completo
¿Qué unidad de MINI necesitas?
Empieza por lo que necesitas hacerle al aire: cada respuesta reduce en vivo las 11 unidades, y las siguientes preguntas solo aparecen si de verdad deciden algo.
- T010 · FiltroFILTRO "FIL"
- T015 · Filtro coalescenteFILTRO COALESCENTE "FC"
- T400 · Unidad de filtrado F+FCUNIDAD DE FILTRADO "F+FC"
- T020 · ReguladorREGULADOR "REG"
- T070 · Regulador de escape rápidoREGULADOR ESCAPE RÁPIDO "REG ER"
- T080 · Regulador de aguaREGULADOR DE AGUA "REG A"
- T040 · LubricadorLUBRICADOR "LUB"
- T030 · Filtro reguladorFILTRO REGULADOR "FR"
- T100 · Filtro regulador + lubricadorFR+L
- T200 · Filtro + regulador + lubricadorF+R+L
- T450 · Unidad de filtrado con regulador FR+FCUNIDAD DE FILTRADO CON REGULADOR "FR+FC"
Las 11 unidades de la serie MINI
Una tarjeta por unidad, con su función y sus roscas. El código exacto está en la ficha de cada una.
- 11Unidades en la serie MINI
- 110Códigos disponibles
- 0,01 µmFiltración más fina
- 0÷12 barRango de regulación máximo
FiltrarT010 · Filtro

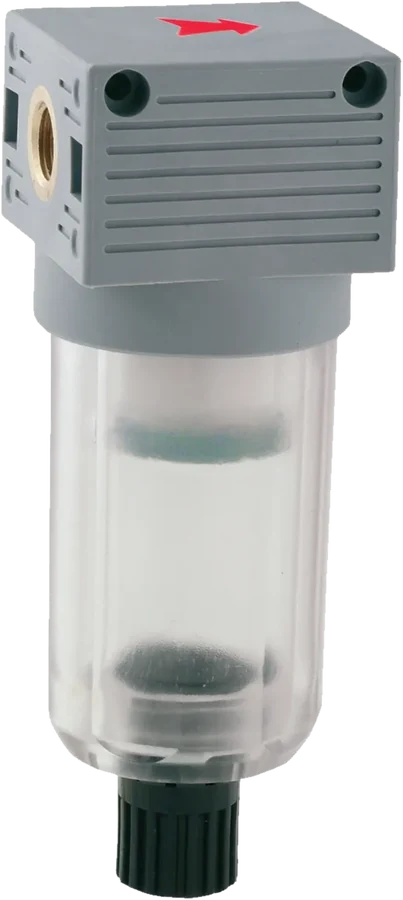

FiltrarT015 · Filtro coalescente
Segunda etapa: agrupa las gotas de aceite en suspensión que el filtro estándar deja pasar. Filtración de 0,01 µm.
Rosca1/8" · 1/4"
Filtración0,01 µm
Nl/min a 6 bar450

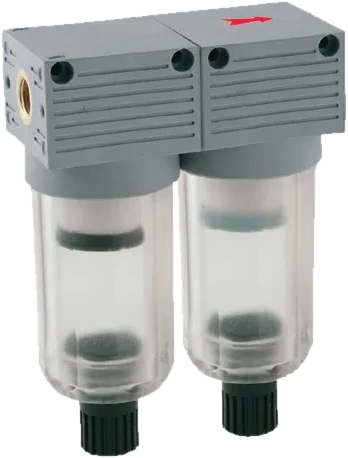

FiltrarT400 · Unidad de filtrado F+FC
Filtro estándar y coalescente ya combinados y acoplados: las dos etapas de filtrado en un solo bloque.
Rosca1/8" · 1/4"
Filtración5 µm + 0,01 µm
Nl/min a 6 bar370
RegularT020 · Regulador
Fija la presión de trabajo aguas abajo y la mantiene aunque la de línea cambie. El manómetro se pide aparte.
Rosca1/8" · 1/4"
Regulación0÷2 bar · 0÷4 bar · 0÷8 bar · 0÷12 bar
Nl/min a 6 bar600
RegularT070 · Regulador de escape rápido
El regulador con función de escape rápido, para líneas que necesitan despresurizarse deprisa aguas abajo.
Rosca1/8" · 1/4"
Regulación0÷2 bar · 0÷4 bar · 0÷8 bar · 0÷12 bar
Nl/min a 6 bar600
RegularT080 · Regulador de agua
La versión para agua: fija la presión de una línea de agua con el mismo cuerpo compacto de la serie.
Rosca1/8" · 1/4"
Regulación0÷2 bar · 0÷4 bar · 0÷8 bar · 0÷12 bar

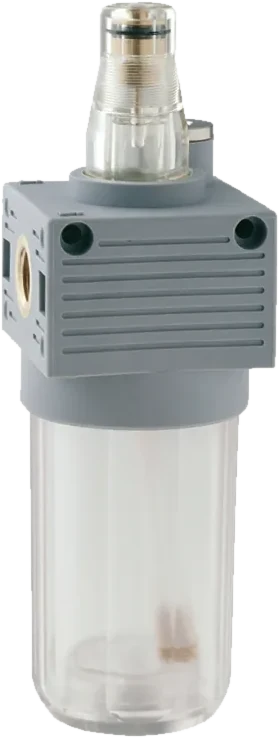

LubricarT040 · Lubricador
Dosifica aceite en el aire para la herramienta o el actuador que lo necesita. Va siempre el último.
Rosca1/8" · 1/4"
Nl/min a 6 bar700

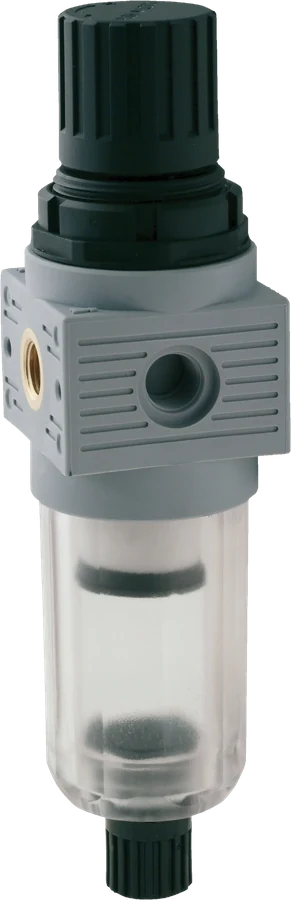

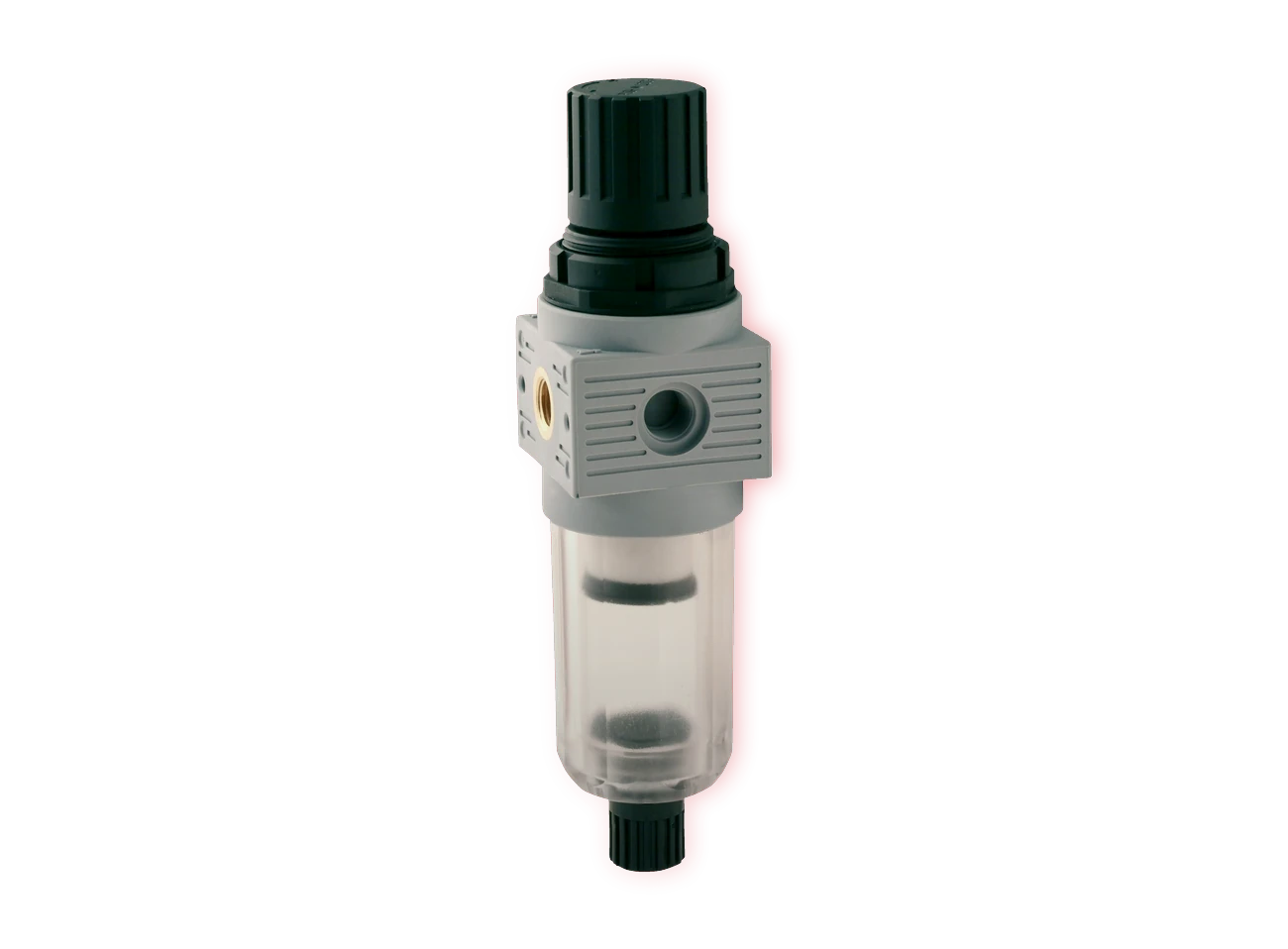

CombinarT030 · Filtro regulador
Filtra y regula en un solo cuerpo: las dos funciones más pedidas sin acoplar dos unidades.
Rosca1/8" · 1/4"
Filtración50 µm · 20 µm · 5 µm
Regulación0÷2 bar · 0÷4 bar · 0÷8 bar · 0÷12 bar
Nl/min a 6 bar600

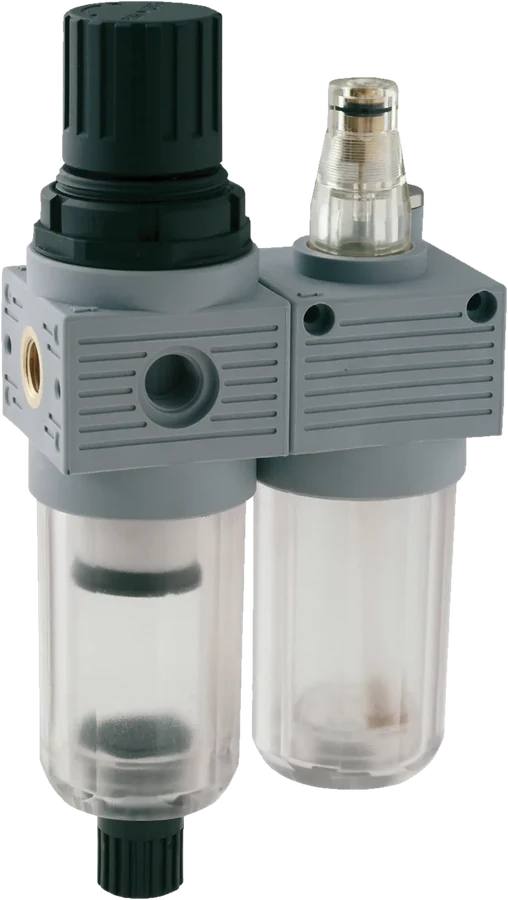

CombinarT100 · Filtro regulador + lubricador
El tren FR+L: el filtro regulador compacto con su lubricador acoplado, listo para el punto de uso.
Rosca1/8" · 1/4"
Filtración50 µm · 20 µm · 5 µm
Regulación0÷2 bar · 0÷4 bar · 0÷8 bar · 0÷12 bar
Nl/min a 6 bar260

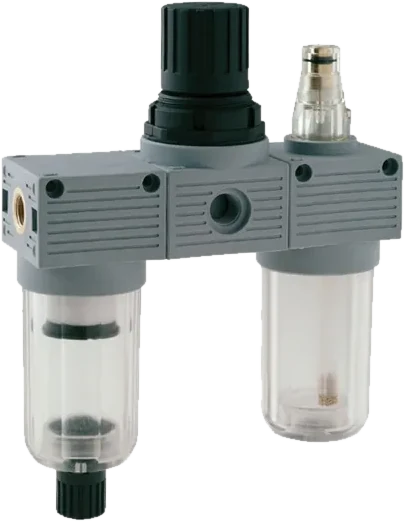

CombinarT200 · Filtro + regulador + lubricador
Las tres etapas como unidades sueltas ya acopladas: el tren clásico F+R+L, con cada etapa mantenible por separado.
Rosca1/8" · 1/4"
Filtración50 µm · 20 µm · 5 µm
Regulación0÷2 bar · 0÷4 bar · 0÷8 bar · 0÷12 bar

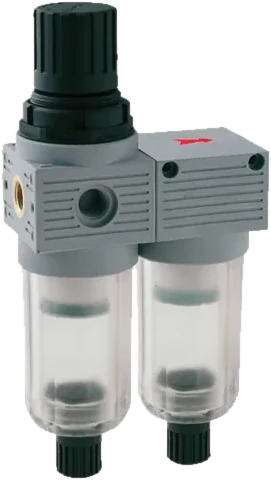

CombinarT450 · Unidad de filtrado con regulador FR+FC
Filtro regulador y coalescente combinados: regulación con filtrado fino de 0,01 µm en un solo bloque.
Rosca1/8" · 1/4"
Filtración0,01 µm
Regulación0÷8 bar
Centro de selección técnica MINI
Compara unidades por función, grado de filtración y rango de regulación. Filtra por función para ver solo las que se parecen.
| Dato | T010 · Filtro | T015 · Filtro coalescente | T400 · Unidad de filtrado F+FC | T020 · Regulador | T070 · Regulador de escape rápido | T080 · Regulador de agua | T040 · Lubricador | T030 · Filtro regulador | T100 · Filtro regulador + lubricador | T200 · Filtro + regulador + lubricador | T450 · Unidad de filtrado con regulador FR+FC |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Función | Filtrar | Filtrar | Filtrar | Regular | Regular | Regular | Lubricar | Combinar | Combinar | Combinar | Combinar |
| Tipo de unidad | FILTRO "FIL" | FILTRO COALESCENTE "FC" | UNIDAD DE FILTRADO "F+FC" | REGULADOR "REG" | REGULADOR ESCAPE RÁPIDO "REG ER" | REGULADOR DE AGUA "REG A" | LUBRICADOR "LUB" | FILTRO REGULADOR "FR" | FR+L | F+R+L | UNIDAD DE FILTRADO CON REGULADOR "FR+FC" |
| Caudal a 6 bar (Nl/min) | 800 | 450 | 370 | 600 | 600 | — | 700 | 600 | 260 | — | — |
| Grado de filtración | 50 µm · 20 µm · 5 µm | 0,01 µm | 5 µm + 0,01 µm | — | — | — | — | 50 µm · 20 µm · 5 µm | 50 µm · 20 µm · 5 µm | 50 µm · 20 µm · 5 µm | 0,01 µm |
| Purga de condensado | Semiautomática/manual | Semiautomática/manual | Semiautomática/manual | — | — | — | — | Semiautomática/manual | Semiautomática/manual | Semiautomática/manual | Semiautomática/manual |
| Presión máxima | 15 bar | 15 bar | 15 bar | 15 bar | 15 bar | 15 bar | 15 bar | 15 bar | 15 bar | — | — |
| Temperatura operativa | -10°C / +50°C | -10°C / +50°C | -10°C / +50°C | -10°C / +50°C | -10°C / +50°C | 5°C / +50°C | -10°C / +50°C | -10°C / +50°C | -10°C / +50°C | — | — |
| Capacidad de la taza (cm³) | 17,5 | 17,5 | — | — | — | — | 28 | 17,5 | — | — | — |
| Manómetro | No aplica | No aplica | No aplica | No incluido | No incluido | No incluido | No aplica | No incluido | No incluido | No incluido | No incluido |
| Códigos disponibles | 6 | 2 | 2 | 8 | 8 | 8 | 2 | 24 | 24 | 24 | 2 |
| Rango de regulación | — | — | — | 0÷2 bar · 0÷4 bar · 0÷8 bar · 0÷12 bar | 0÷2 bar · 0÷4 bar · 0÷8 bar · 0÷12 bar | 0÷2 bar · 0÷4 bar · 0÷8 bar · 0÷12 bar | — | 0÷2 bar · 0÷4 bar · 0÷8 bar · 0÷12 bar | 0÷2 bar · 0÷4 bar · 0÷8 bar · 0÷12 bar | 0÷2 bar · 0÷4 bar · 0÷8 bar · 0÷12 bar | 0÷8 bar |
El tratamiento del aire, por partes y en el orden correcto
El aire que sale del compresor llega con agua, partículas y más presión de la que pide la máquina. MINI reparte ese trabajo en unidades compactas: el filtro retiene partículas y condensado, el regulador fija la presión de trabajo y el lubricador dosifica el aceite. Cada una existe suelta o combinada, hasta el tren completo en una sola pieza o en tres.
Qué cubre la gama
- Es la gama compacta: roscas de 1/8" y 1/4" y un solo tamaño de cuerpo, para instalar junto al punto de uso.
- El manómetro va aparte en toda la serie; si lo necesitas incluido de fábrica, esa es la gama EVO.
- La purga es semiautomática/manual en toda unidad que filtra: una sola forma de sacar el condensado en las once.
El respaldo
- Desde 1976Trayectoria industrial en componentes para fluidos y aire comprimido.
- Producción en ItaliaFabricación centralizada con estándar técnico europeo.
- 11 unidades compactas110 códigos en 1/8" y 1/4", con un solo tamaño de cuerpo.
- Presencia globalRed comercial y distributiva en más de 100 países.
Guía rápida: qué hace cada unidad
Las 11 unidades de MINI se reparten cuatro trabajos. Ninguna sustituye a otra: se combinan.
- Filtrar FIL · FC · F+FC Partículas y condensado primero; el coalescente retiene el aceite en suspensión hasta 0,01 µm.
- Regular REG · REG ER · REG A Fija la presión de trabajo aguas abajo, con variante de escape rápido y una versión para líneas de agua.
- Lubricar LUB Dosifica aceite para la herramienta o el actuador que lo pide.
- Combinar FR · FR+L · FR+FC · F+R+L Filtro y regulador en un cuerpo, filtrado fino con regulación, y el tren completo en una pieza o en tres.
Criterios que evitan armar mal la línea
Antes de elegir las unidades, valida estos tres puntos contra tu instalación.
- El orden de las unidades no es opcionalFiltro, regulador y lubricador van en ese orden. Un lubricador antes del filtro manda el aceite justo a donde no debe ir, y un regulador que trabaja con aire sucio se ensucia por dentro.
- La rosca no decide qué unidad te tocaLas 11 unidades existen en 1/8" y en 1/4", las dos roscas en todas. Lo que decide es la función que necesitas; la rosca se elige después, en la ficha.
- El manómetro va aparte, y es a propósitoNinguna unidad de MINI trae el manómetro integrado: es parte de ser la gama compacta. Tenlo en cuenta al cotizar la instalación; si lo necesitas incluido de fábrica, esa es la gama EVO.
Guía de selección técnica
Primero qué necesitas hacerle al aire; después la calidad que pide tu proceso y la presión a la que debe trabajar.
- 11 unidadesFunciónFiltrar, regular, lubricar o combinar varias etapas en un cuerpo.
- 50 a 0,01 µmGrado de filtraciónTres grados estándar, más el coalescente para el aceite en suspensión.
- 0÷2 a 0÷12 barRango de regulaciónCuatro rangos. El manómetro va aparte en toda la serie.
- 1/8" y 1/4"Rosca y tamañoLas dos roscas existen en las once unidades. Va en la ficha, no decide la unidad.
Diagnóstico técnico
Problema operativo y solución técnica
Aire con agua, partículas y vapor de aceite llegando a válvulas y cilindros, y una presión de línea que nadie fija donde debería.
Problema en planta
El condensado y las partículas del aire comprimido acortan la vida de todo lo que va después: válvulas que se pegan, cilindros que se rayan y herramientas que pierden fuerza.
- Condensado que viaja por la línea y termina dentro de la válvula.
- Presión de trabajo por encima de la necesaria: más consumo y más desgaste.
- Equipos pequeños tratados con unidades sobradas de tamaño, que cuestan y ocupan de más.
Solución AIGNEP MINI
Una gama compacta que trata el aire por etapas junto a la máquina: filtrado, regulación y lubricación en unidades de 1/8" y 1/4" que se combinan hasta el tren completo.
- Filtración de 50 µm a 0,01 µm, con coalescente para el aceite en suspensión.
- Regulación en cuatro rangos —0÷2, 0÷4, 0÷8 y 0÷12 bar—, con variante de escape rápido y versión para agua.
- Purga semiautomática/manual en toda unidad que filtra: el condensado sale sin herramientas.
- El tren completo FR+L en una pieza, o F+R+L en tres, para armar el punto de uso de una vez.
Solicita asesoría técnica para tu línea de aire
Comparte caudal, rosca y la calidad de aire que pide tu proceso. Te decimos qué unidades de MINI montar y en qué orden.
