Unidades FRL de tratamiento de aire

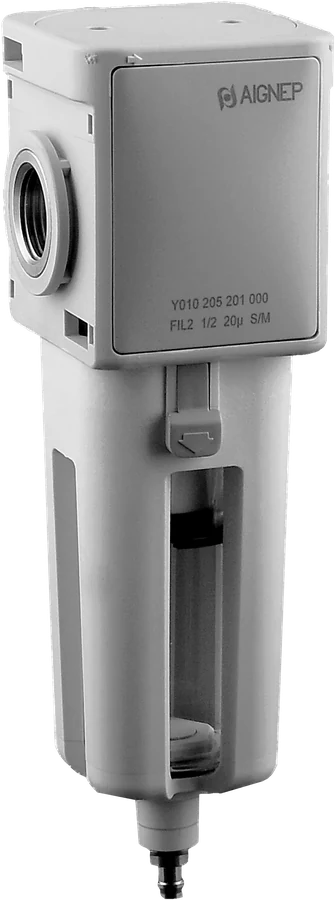

Y010 · Filtro
Retiene partículas y separa el condensado del aire que sale del compresor. Es la primera unidad de la línea.
- Función
- Filtrar
- Tipo de unidad
- FILTRO "FIL"
- Roscas disponibles
- 1/4" · 3/8" · 1/2" · 3/4" · 1"
- Tamaño de cuerpo
- FRL 1 · FRL 2 · FRL 3
Ficha técnica
- Función
- Filtrar
- Tipo de unidad
- FILTRO "FIL"
- Roscas disponibles
- 1/4" · 3/8" · 1/2" · 3/4" · 1"
- Tamaño de cuerpo
- FRL 1 · FRL 2 · FRL 3
- Caudal a 6 bar (Nl/min)
- 2.500 a 7.900
- Grado de filtración
- 20 µm · 5 µm
- Purga de condensado
- Automática · Por depresión
- Presión máxima
- 15 bar (FRL 1 y FRL 2) · 13 bar (FRL 3)
- Temperatura operativa
- -10°C / +50°C
- Capacidad de la taza (cm³)
- 28 a 151
- Manómetro
- No aplica
- Códigos disponibles
- 24
Códigos
24 códigos
| Código | Rosca | Tamaño de cuerpo | Filtración | Purga |
|---|---|---|---|---|
| Y010103101000 | 1/4" | FRL 1 | 5 µm | por depresión |
| Y010103102000 | 1/4" | FRL 1 | 5 µm | automática |
| Y010103201000 | 1/4" | FRL 1 | 20 µm | por depresión |
| Y010103202000 | 1/4" | FRL 1 | 20 µm | automática |
| Y010104101000 | 3/8" | FRL 1 | 5 µm | por depresión |
| Y010104102000 | 3/8" | FRL 1 | 5 µm | automática |
| Y010104201000 | 3/8" | FRL 1 | 20 µm | por depresión |
| Y010104202000 | 3/8" | FRL 1 | 20 µm | automática |
| Y010204101000 | 3/8" | FRL 2 | 5 µm | por depresión |
| Y010204102000 | 3/8" | FRL 2 | 5 µm | automática |
| Y010204201000 | 3/8" | FRL 2 | 20 µm | por depresión |
| Y010204202000 | 3/8" | FRL 2 | 20 µm | automática |
| Y010205101000 | 1/2" | FRL 2 | 5 µm | por depresión |
| Y010205102000 | 1/2" | FRL 2 | 5 µm | automática |
| Y010205201000 | 1/2" | FRL 2 | 20 µm | por depresión |
| Y010205202000 | 1/2" | FRL 2 | 20 µm | automática |
| Y010307101000 | 3/4" | FRL 3 | 5 µm | por depresión |
| Y010307102000 | 3/4" | FRL 3 | 5 µm | automática |
| Y010307201000 | 3/4" | FRL 3 | 20 µm | por depresión |
| Y010307202000 | 3/4" | FRL 3 | 20 µm | automática |
| Y010309101000 | 1" | FRL 3 | 5 µm | por depresión |
| Y010309102000 | 1" | FRL 3 | 5 µm | automática |
| Y010309201000 | 1" | FRL 3 | 20 µm | por depresión |
| Y010309202000 | 1" | FRL 3 | 20 µm | automática |
Dónde se usa
- Primera etapa de tratamiento, antes de regular
- Protege válvulas, cilindros y herramientas del agua y la suciedad
