la purga temporizadaSerie Válvula de vaciado Serie 90975
La base del conjunto: drena el condensado. No incluye temporizador ni bobina.
Serie 90975 / 90976 · Drain valve 2/2 NC
Purga temporizada
Control automático de condensados para aire comprimido.
- 2/2 NC
- 40 bar
- Filtración 500 µm
- IP65 / IP67
CuerpoLatón CW617N
Conexión3/8" - 1/2"
Temperatura−10 °C / +80 °C
Orificio500 μm
Serie 90975 · LATÓN CW617N
- 40bar de presión máxima admisible en el cuerpo
- 500µm de grado de filtración incorporado
- 2/2NC: sin señal, la línea queda cerrada
- Hasta 40 %menos consumo con el conector Energy Saving
Qué compone una purga temporizada
Componentes de la serie. Quien pide «una purga» está pidiendo cuatro piezas que se eligen por separado: la válvula, el temporizador, la bobina y el conector.
- 9componentes del conjunto
- 107datos de catálogo publicados
- 40 barpresión máxima del cuerpo
- 500 µmgrado de filtración

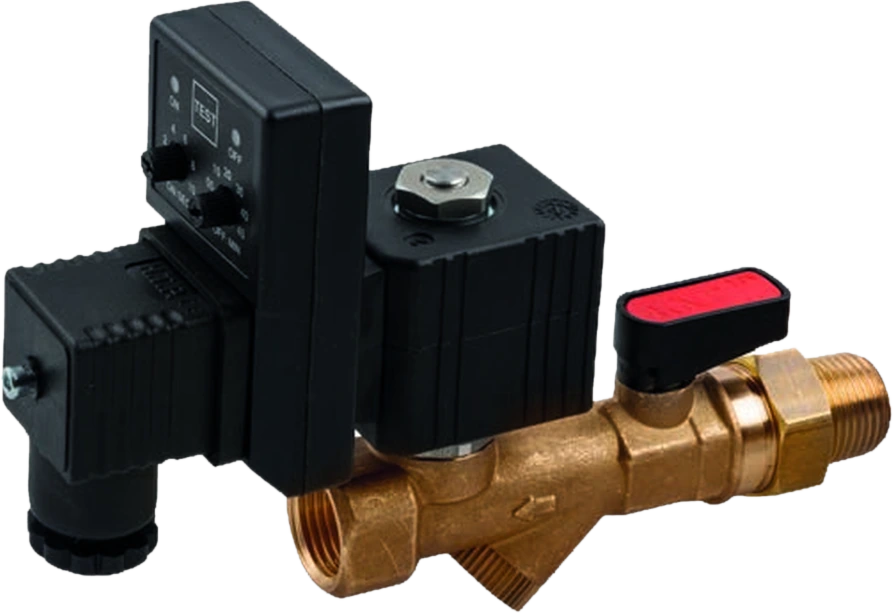

la purga temporizadaSerie Válvula de vaciado Serie 90975

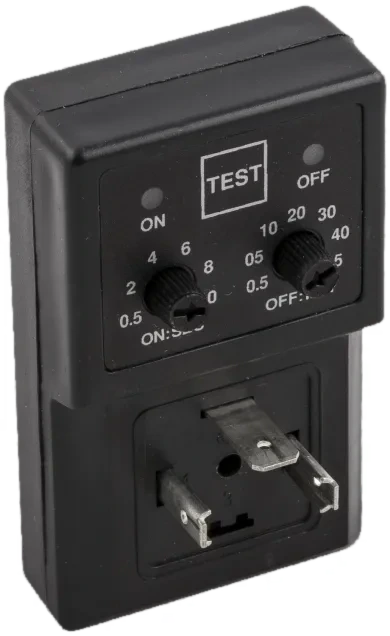

la purga temporizadaSerie Temporizador analógico 90985
Ajuste por potenciómetro. Requiere alimentación de 24V en adelante.

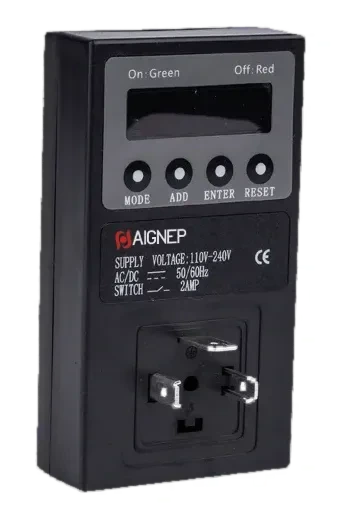

la purga temporizadaSerie Temporizador digital 90987
Ajuste digital preciso. Es la opción para instalaciones de baja tensión.
la purga temporizadaSerie Bobina Serie C
La bobina define hasta qué presión trabaja la purga.

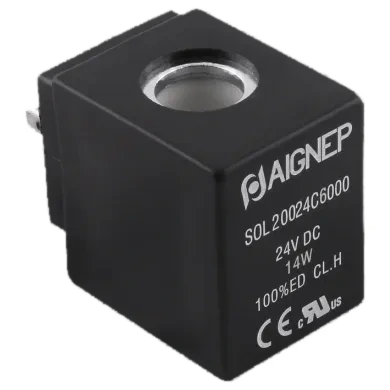

la purga temporizadaSerie Bobina Serie D
Potencia intermedia para presiones de trabajo medias.

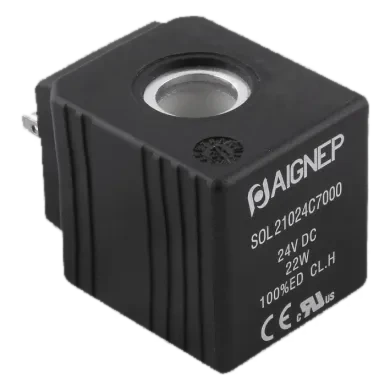

la purga temporizadaSerie Bobina Serie E
La única que alcanza los 40 bar en cualquier tensión.

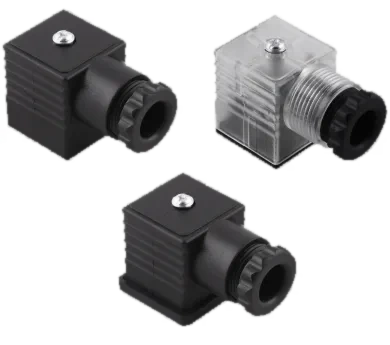

la purga temporizadaSerie Conectores talla 30-36 mm
Conexión eléctrica de la bobina, con versiones LED + VDR.

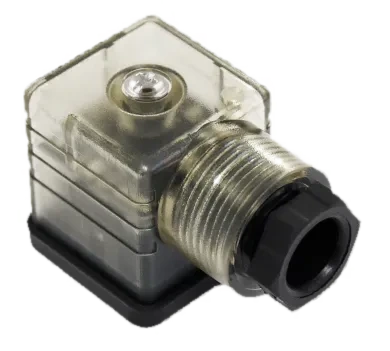

la purga temporizadaSerie Conector Energy Saving
Reduce la corriente tras el arranque para bajar consumo y temperatura.

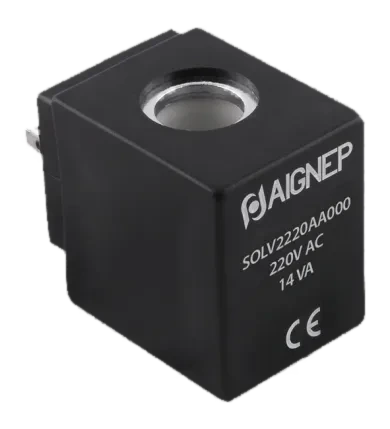

la purga temporizadaSerie Bobina Serie V 30 mm VDE
Versión con certificación VDE para requisitos eléctricos específicos.
Ficha técnica
Serie 90975 / 90976 en datos clave
Los once datos que publica el catálogo para la válvula de vaciado. El temporizador, la bobina y el conector tienen los suyos en la sección de componentes.
- Muelle
- Acero inox
- Núcleo
- Acero inox AISI 430FR
- Tubo guía
- Acero inox
- Juntas
- NBR
- Cuerpo
- Latón CW617N
- Presión máxima
- 40 bar
- Grado de filtración
- 500 μm
- Presión diferencial mínima
- 0 bar
- Función
- 2/2 NC
- Conexiones
- 3/8" - 1/2"
- Temperatura ambiente
- −10 °C / +80 °C
Todos verificados contra 18_90975-90976_FLUIDITY_2026, que esta misma landing sirve.
Datos que conviene validar antes de cotizar
Criterios de selección
Qué cubre la gama
- La presión de la línea, contra los 40 bar del cuerpo.
- El tiempo de apertura y el intervalo entre purgas.
- La tensión disponible, que decide la bobina.
- Si el temporizador va analógico o digital.
El respaldo
- 2/2 NCVálvula normalmente cerrada: sin señal, la línea queda cerrada.
- 40 barPresión máxima admisible del cuerpo, según catálogo.
- 500 µmGrado de filtración del elemento incorporado.
- IP65 / IP67Protección del temporizador y del conector.
Selección analógica o digital según la operación
Temporizadores
- Analógico 9098524–240V AC/DC. De 0,5 a 10 segundos abierto y de 0,5 a 45 minutos de intervalo. IP65, con reset y test.
- Digital 909877–36V o 110–240V AC/DC. De 1 segundo a 100 horas en los dos tiempos, con display de 4 dígitos.
- Cuál elegirEl analógico cubre la purga habitual de un depósito. El digital entra cuando el intervalo pasa de 45 minutos o hay que registrar el ajuste.
Una base, múltiples combinaciones técnicas
Configuraciones
- undefinedundefinedundefined
- undefinedundefinedundefined
- undefinedundefinedundefined
- undefinedundefinedundefined
Diagnóstico técnico
Problema operativo y solución técnica
El conjunto se arma con cuatro piezas: válvula, temporizador, bobina y conector.
Lo que pasa sin purga automática
El aire comprimido arrastra agua y aceite, y el condensado se deposita en el fondo del depósito.
- La purga manual depende de que alguien abra la válvula.
- En turno de noche o en fin de semana, no ocurre.
- El condensado que pasa a la línea llega a la herramienta.
Lo que hace la purga temporizada
El temporizador abre la válvula durante un tiempo fijado y a un intervalo fijado, sin que nadie intervenga.
- Tiempo de apertura y de intervalo, los dos ajustables.
- Filtración de 500 µm incorporada en el cuerpo.
- 2/2 NC: sin señal, la línea queda cerrada.
Energy Saving
Hasta 40% menos potencia absorbida durante la alimentación
El conector Energy Saving usa tecnología «speed up & holding»: entrega plena potencia durante 600 ms y luego reduce la corriente con un mando PWM. Baja el consumo y la temperatura en la fase de mantenimiento.
Configurador
¿Qué purga temporizada te toca pedir?
Cuatro respuestas y te decimos los códigos exactos de la válvula, el temporizador, la bobina y el conector.
¿Necesitas seleccionar la purga temporizada correcta?
Asesoría técnica: te decimos qué válvula, qué temporizador, qué bobina y qué conector pedir para tu línea.
