Válvulas de 3 vías y 2 posiciones AIGNEP

Cortar el aire y dejar la máquina sin presión

7 válvulas que cortan el paso y, al cerrar, descargan a la atmósfera el aire que queda aguas abajo: en la tubería o en la unidad FRL EVO, a mano o con una señal, y con bloqueo por candado para el mantenimiento.

Encuentra tu válvula Solicitar asesoría técnica
  • Desde 1976
  • Producción en Italia
  • 7 válvulas
  • Presencia global

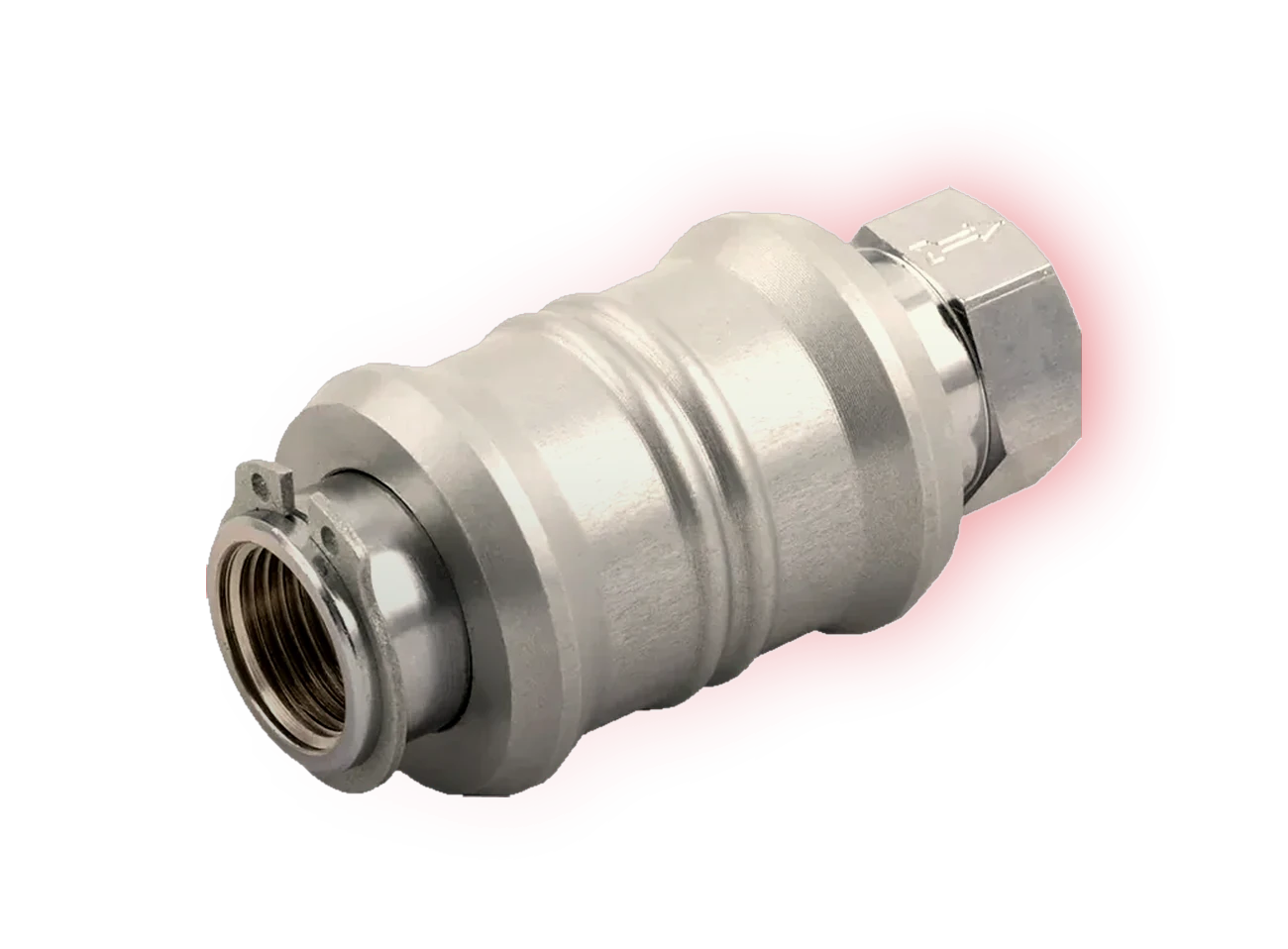

Válvula de 3 vías y 2 posiciones AIGNEP 6060
AccionamientoManual, por corredera
Conexión1/8" a 1/2"
Presión10 bar
Temperatura-20°C / +80°C

6060 · CORREDERA

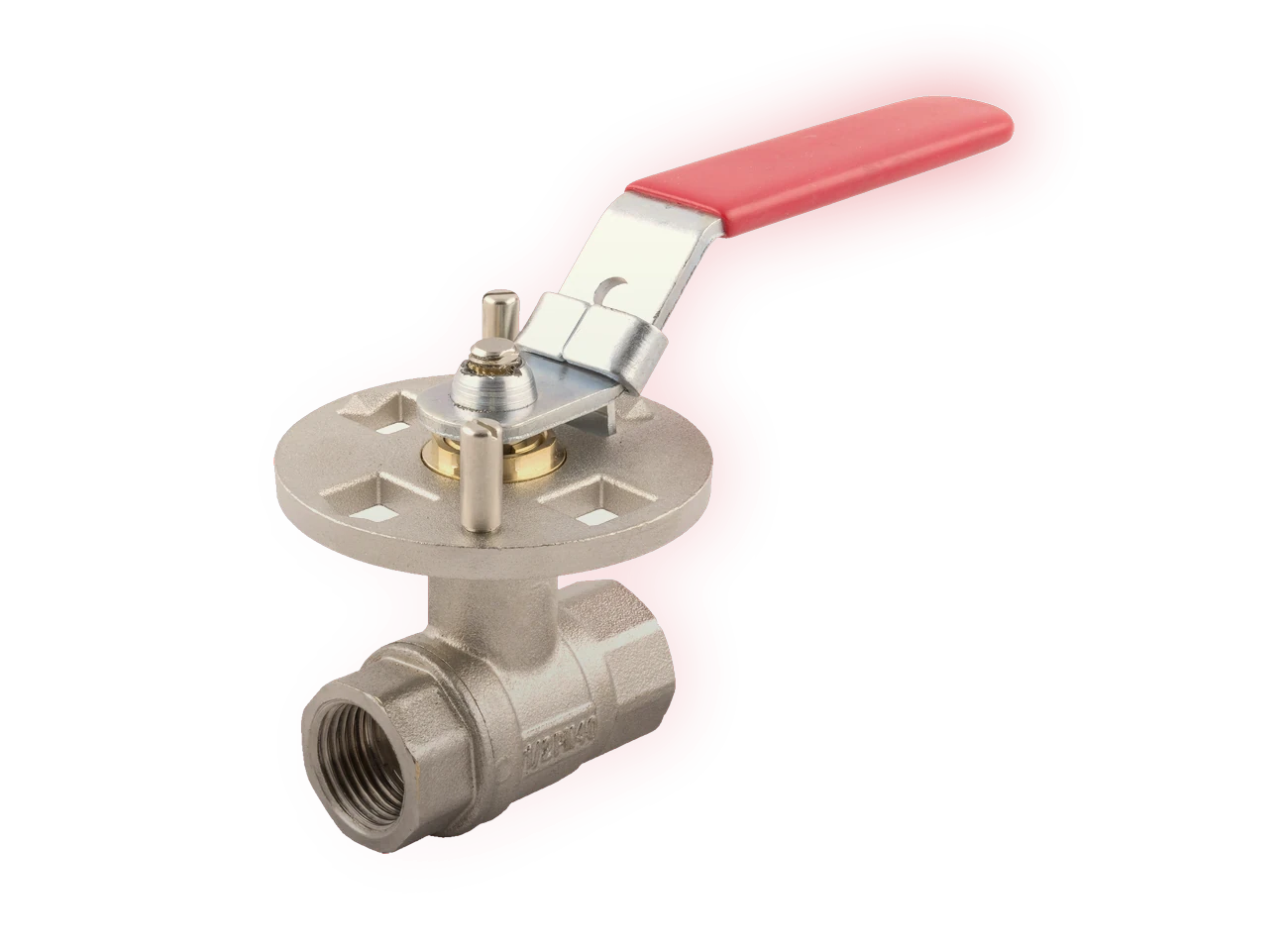

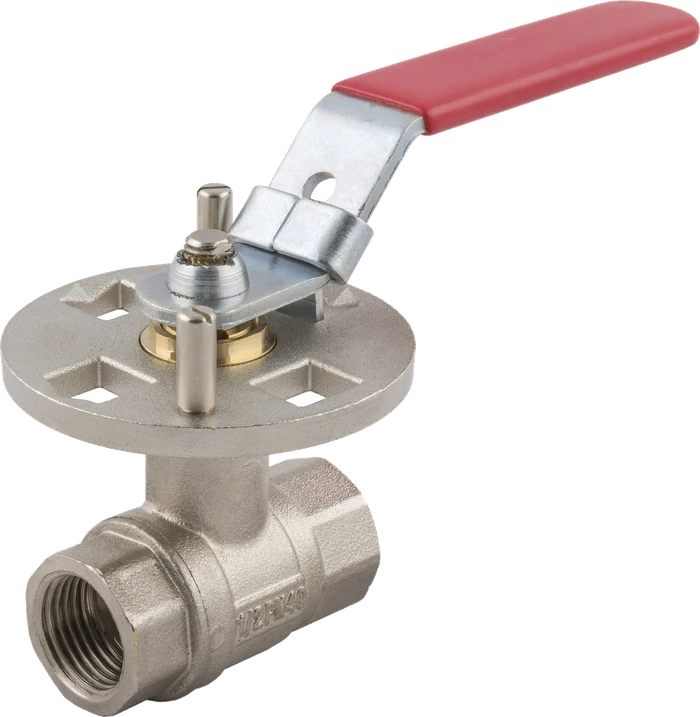

Válvula de 3 vías y 2 posiciones AIGNEP 6755L
AccionamientoManual, por palanca
Conexión3/8" a 2"
Presión16 bar
Temperatura-10°C / +100°C

6755L · BLOQUEABLE

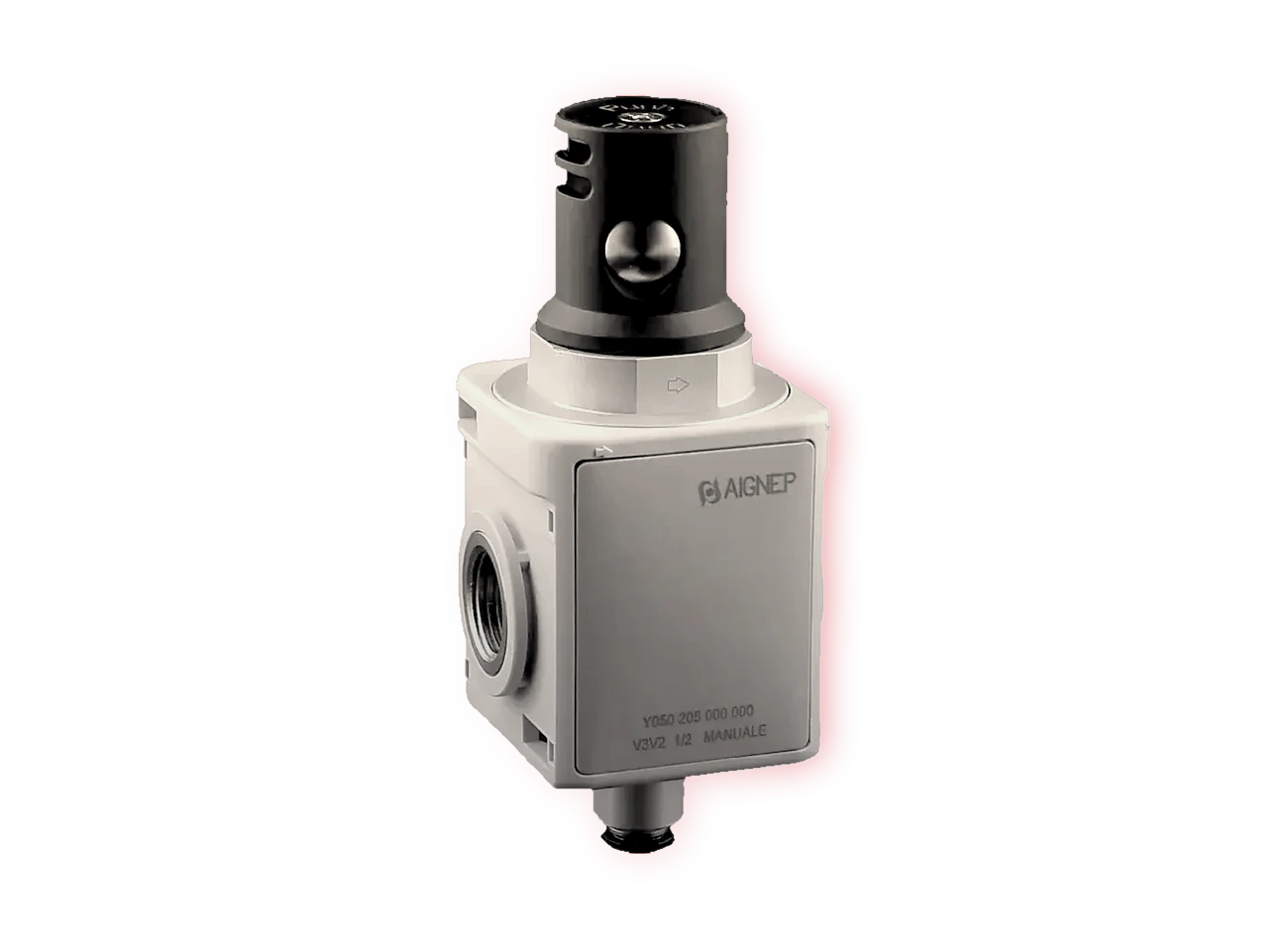

Válvula de 3 vías y 2 posiciones AIGNEP Y050
AccionamientoManual, por pomo
Conexión1/4" · 3/8" · 1/2"
Presión10 bar
Temperatura-10°C / +50°C

Y050 · MÓDULO FRL EVO

  1. 7válvulas y 40 códigos, de 1/8" a 2"
  2. 3/2vías y posiciones: al cerrar, descargan la línea y nada se mueve con presión residual
  3. LOTOcon candado en la 6755L y en la Y050
  4. 2accionamientos a distancia: neumático en la Y051 y eléctrico en la Y052

¿Qué válvula necesitas?

Responde lo que sepas: cada respuesta reduce en vivo las 7 válvulas, y una pregunta solo aparece si de verdad decide algo.

7 de 7 válvulas

  1. 6060 · Válvula de correderaManual, por corredera
  2. 6600 · Hembra G ISO 228, con escape a atmósferaManual, por maneta
  3. 6755L · Válvula de esfera bloqueable con descompresiónManual, por palanca
  4. Y050 FRL 1 y 2 · Válvula de corte manualManual, por pomo
  5. Y050 FRL 3 · Válvula de corte manualManual, por pomo
  6. Y051 · Válvula de corte neumáticaNeumático (señal de pilotaje)
  7. Y052 · Válvula de corte electroneumáticaEléctrico (electroneumático)

Las 7 válvulas

Una tarjeta por válvula, con cómo se acciona y sus medidas. Los códigos exactos están en la ficha de cada una.

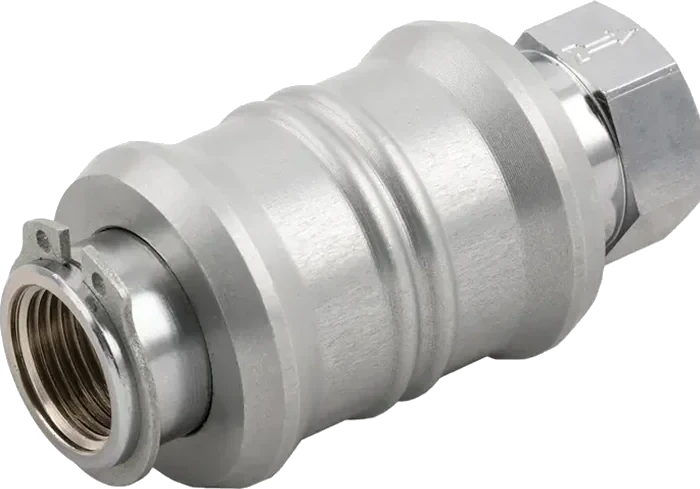

Válvula de 3 vías y 2 posiciones AIGNEP 6060 · Válvula de corredera En la tubería6060 · Válvula de corredera

Corredera que corta el paso y, al cerrar, descarga a la atmósfera la línea de salida. 1/8" a 1/2", hasta 10 bar.

AccionamientoManual, por corredera
Conexión1/8" a 1/2"
CandadoNo
Temperatura-20°C / +80°C

Centro de selección técnica

Las siete lado a lado, solo con los datos que cambian. Filtra por dónde se montan para comparar las que se parecen.

5 de 6 datos cambian entre 7 válvulas. El resto es común; «—» es un dato que no se publica.
VálvulaAccionamientoConexiónPresiónTemperaturaCódigos
6060Válvula de correderaManual, por corredera1/8" a 1/2"10 bar-20°C / +80°C12

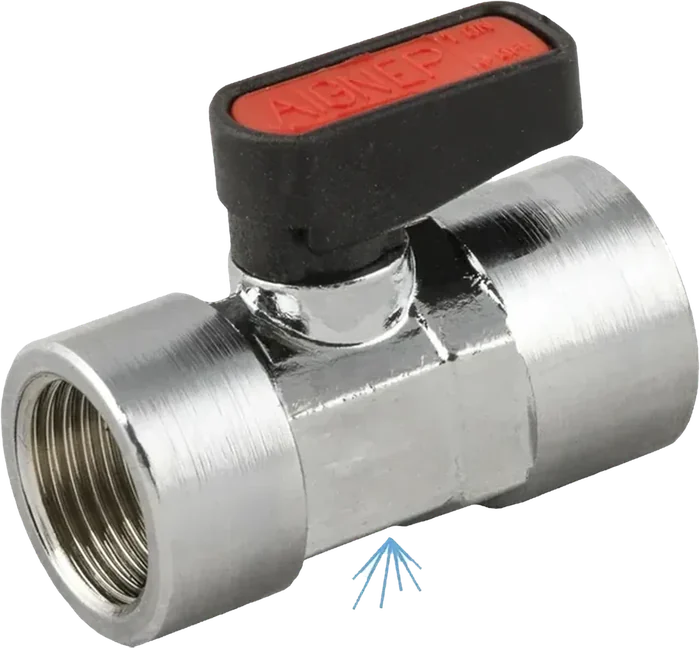

6600Hembra G ISO 228, con escape a atmósferaManual, por maneta1/8" a 3/8"20 bar-20°C / +80°C3
6755LVálvula de esfera bloqueable con descompresiónCandadoManual, por palanca3/8" a 2"16 bar-10°C / +100°C7

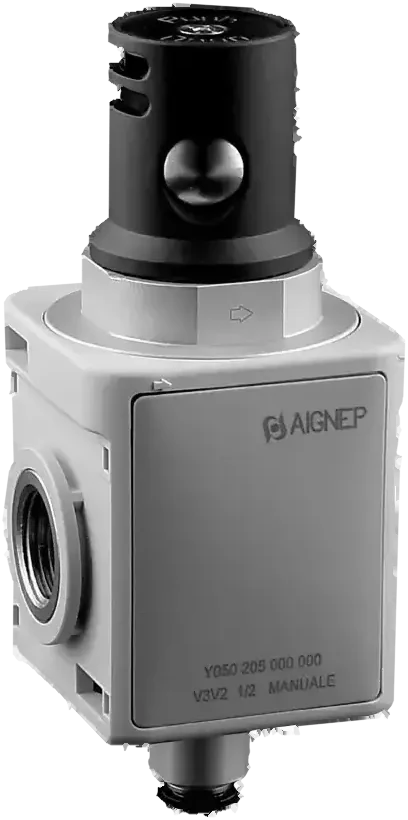

Y050 FRL 1 y 2Válvula de corte manualCandadoManual, por pomo1/4" · 3/8" · 1/2"10 bar-10°C / +50°C4

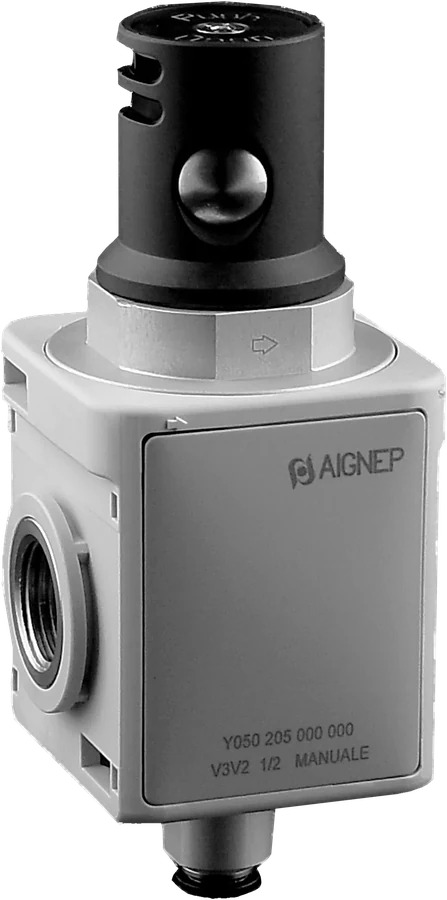

Y050 FRL 3Válvula de corte manualCandadoManual, por pomo3/4" · 1"3 a 10 bar-10°C / +50°C2

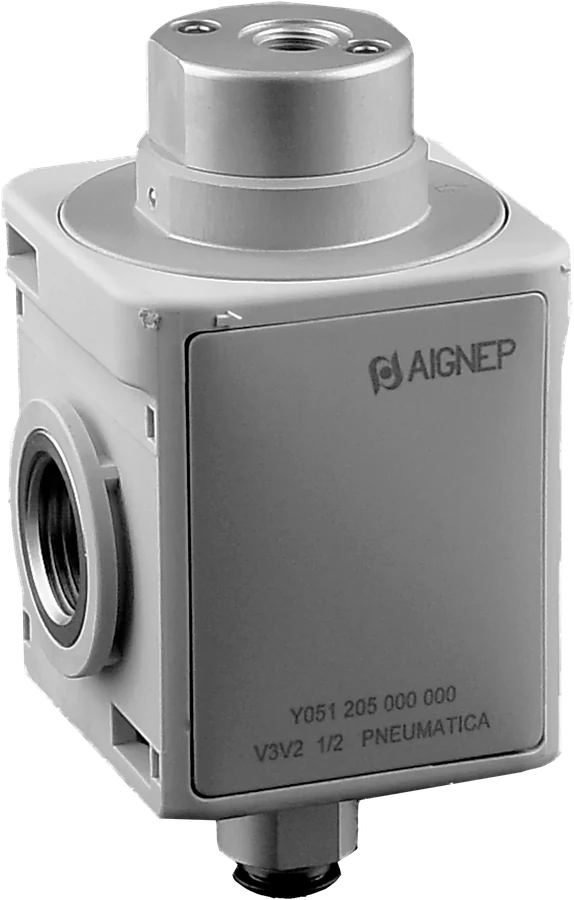

Y051Válvula de corte neumáticaNeumático (señal de pilotaje)1/4" · 3/8" · 1/2" · 3/4" · 1"10 bar (FRL 1 y FRL 2) · 13 bar (FRL 3)-10°C / +50°C6
Y052Válvula de corte electroneumáticaEléctrico (electroneumático)1/4" · 3/8" · 1/2" · 3/4" · 1"2,5 a 10 bar-10°C / +50°C6

Qué hace una válvula de 3 vías y 2 posiciones

Tiene tres conexiones: la entrada, la salida y un escape. Abierta, el aire pasa de la entrada a la salida. Cerrada, corta la entrada y comunica la salida con el escape: el aire que quedaba en la máquina sale a la atmósfera.

Qué cubre la gama

  • Una válvula de paso normal corta el aire pero lo deja atrapado aguas abajo; esta lo descarga.
  • El accionamiento decide la serie: a mano, con una señal de aire o con una señal eléctrica.
  • El montaje también: en la tubería con rosca hembra, o como un módulo de la unidad FRL EVO.

El respaldo

  • Desde 1976Trayectoria industrial en componentes para fluidos y aire comprimido.
  • Producción en ItaliaFabricación centralizada con estándar técnico europeo.
  • 7 válvulas40 códigos de 1/8" a 2".
  • Presencia globalSoporte comercial y técnico para planta y mantenimiento.

Guía rápida: dónde va

Primero dónde se monta; después, cómo se acciona.

  • En la tubería 6060 · 6600 · 6755L Rosca hembra en los dos extremos, de 1/8" a 2".
  • En la unidad FRL EVO Y050 · Y051 · Y052 Módulo de la unidad FRL EVO, de 1/4" a 1".

Criterios que evitan elegir mal

Antes de pedir, valida estos tres puntos contra tu instalación.

  • Cerrar no es despresurizarUna válvula de paso de 2 vías corta el aire pero lo deja dentro. Para intervenir la máquina, hace falta que la salida descargue.
  • Bloquear no es cerrarPara el bloqueo y etiquetado (LOTO), la válvula tiene que admitir un candado en posición cerrada: la 6755L y la Y050.
  • La presión depende de la serieLa 6060 y las EVO trabajan hasta 10 bar (la Y051 en FRL 3, hasta 13); la 6600, hasta 20.

Guía de selección técnica

Primero cómo se acciona y dónde va; después, si se bloquea. La medida, al final.

  • 3 tiposAccionamientoA mano, con una señal de aire o con una señal eléctrica.
  • 2 lugaresMontajeEn la tubería o como módulo de la unidad FRL EVO.
  • LOTOCandadoLa 6755L y la Y050 se bloquean en posición cerrada.
  • 1/8" a 2"MedidaVa en la ficha, no decide la válvula.

Diagnóstico técnico

Problema operativo y solución técnica

Mantenimiento con aire atrapado en la máquina, y válvulas que alguien puede volver a abrir mientras se trabaja.

Problema en planta

Cerrar el paso no deja la máquina sin presión: el aire que queda aguas abajo puede mover un cilindro cuando alguien afloja un racor. Y una válvula cerrada sin bloquear se puede abrir por error.

  • Presión residual aguas abajo durante el mantenimiento.
  • Una válvula que cualquiera puede volver a abrir mientras se interviene.
  • Un arranque brusco al volver a dar aire a la máquina.

Solución AIGNEP

7 válvulas que cortan y descargan en el mismo gesto, para la tubería o para la unidad FRL.

  • Al cerrar, las siete descargan a la atmósfera el aire de la salida.
  • La 6755L y la Y050 se bloquean con candado en posición cerrada.
  • La Y051 y la Y052 cortan a distancia, con una señal neumática o eléctrica.

Solicita asesoría técnica para tu línea

Comparte cómo quieres accionarla, dónde va, la medida y la presión. Te decimos qué válvula montar y con qué código.
