Red de aire comprimido INFINITY

Red de aire comprimido INFINITY en aluminio

Tubo de aluminio calibrado y racores automáticos para llevar aire comprimido, vacío y gases inertes del compresor al punto de uso. Doce familias, del tubo a las herramientas para instalarlo.

  • Desde 1976
  • Producción en Italia
  • Normativa europea
  • Resistencia al fuego
Red de aire comprimido INFINITY AIGNEP 90700
FunciónCortar tramos de la red
TuboØ20 a Ø110 mm
Presión-0,99 a 16 bar
Temperatura-20 °C a +80 °C

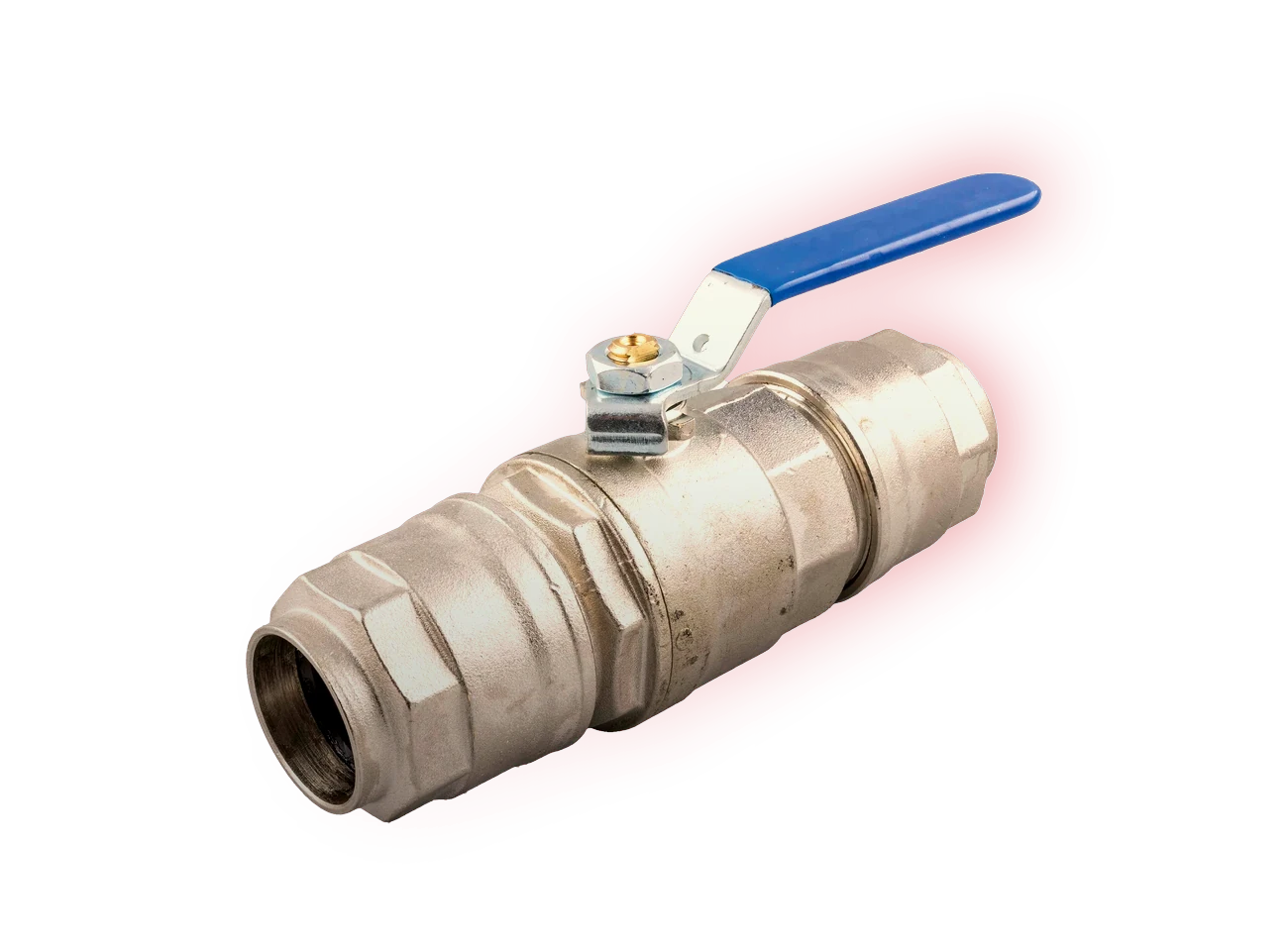

90700 · VÁLVULA DE BOLA A 2 VÍAS

Red de aire comprimido INFINITY AIGNEP 90240
FunciónSacar una toma sin cortar la línea
TuboØ25 a Ø63 mm
Presión-0,99 a 16 bar
Temperatura-20 °C a +80 °C

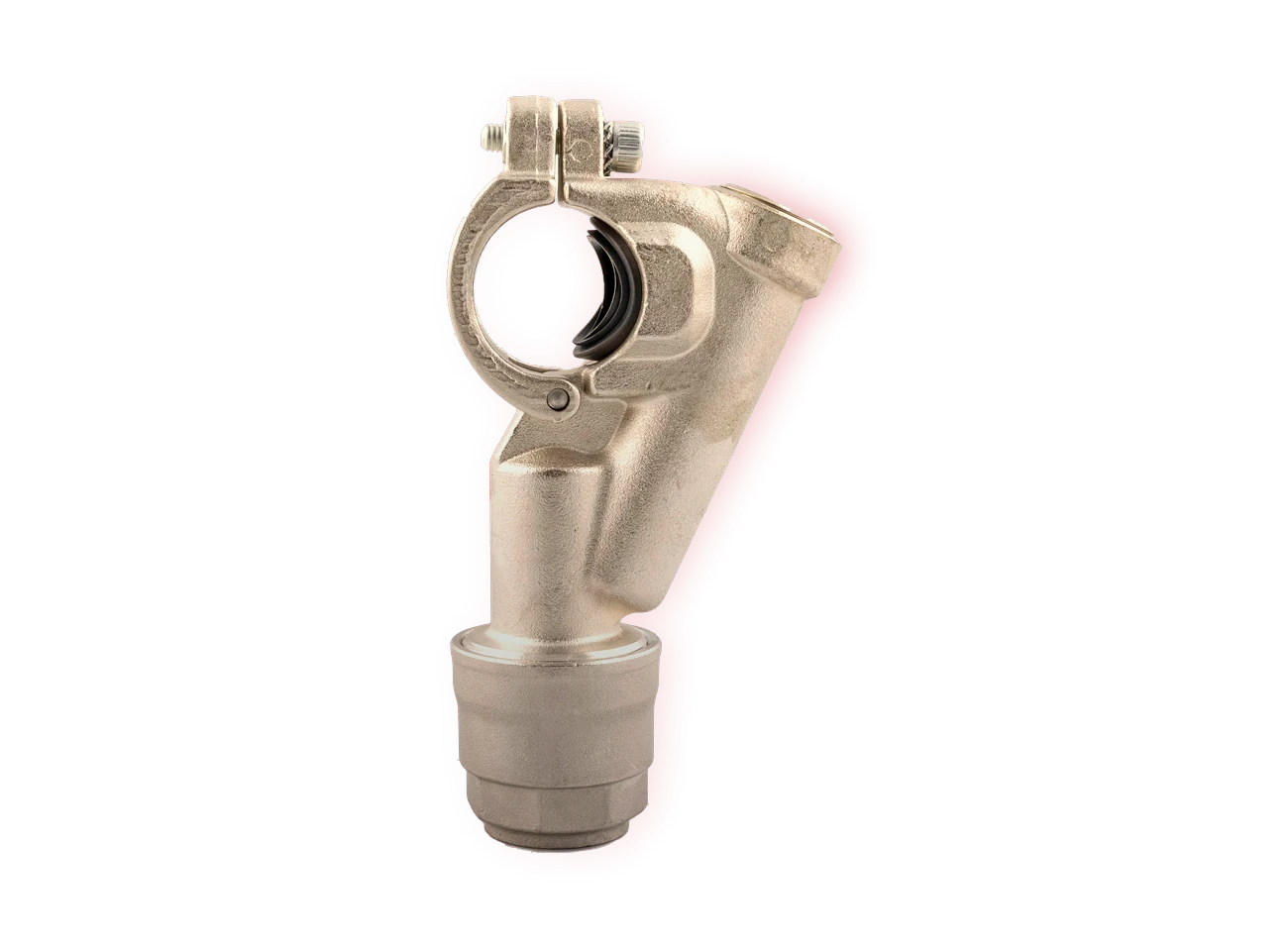

90240 · BRIDA PARA BAJANTE

Red de aire comprimido INFINITY AIGNEP 90660
FunciónRepartir el aire
TuboØ20 a Ø50 mm
Presión-0,99 a 16 bar
Temperatura-20 °C a +80 °C

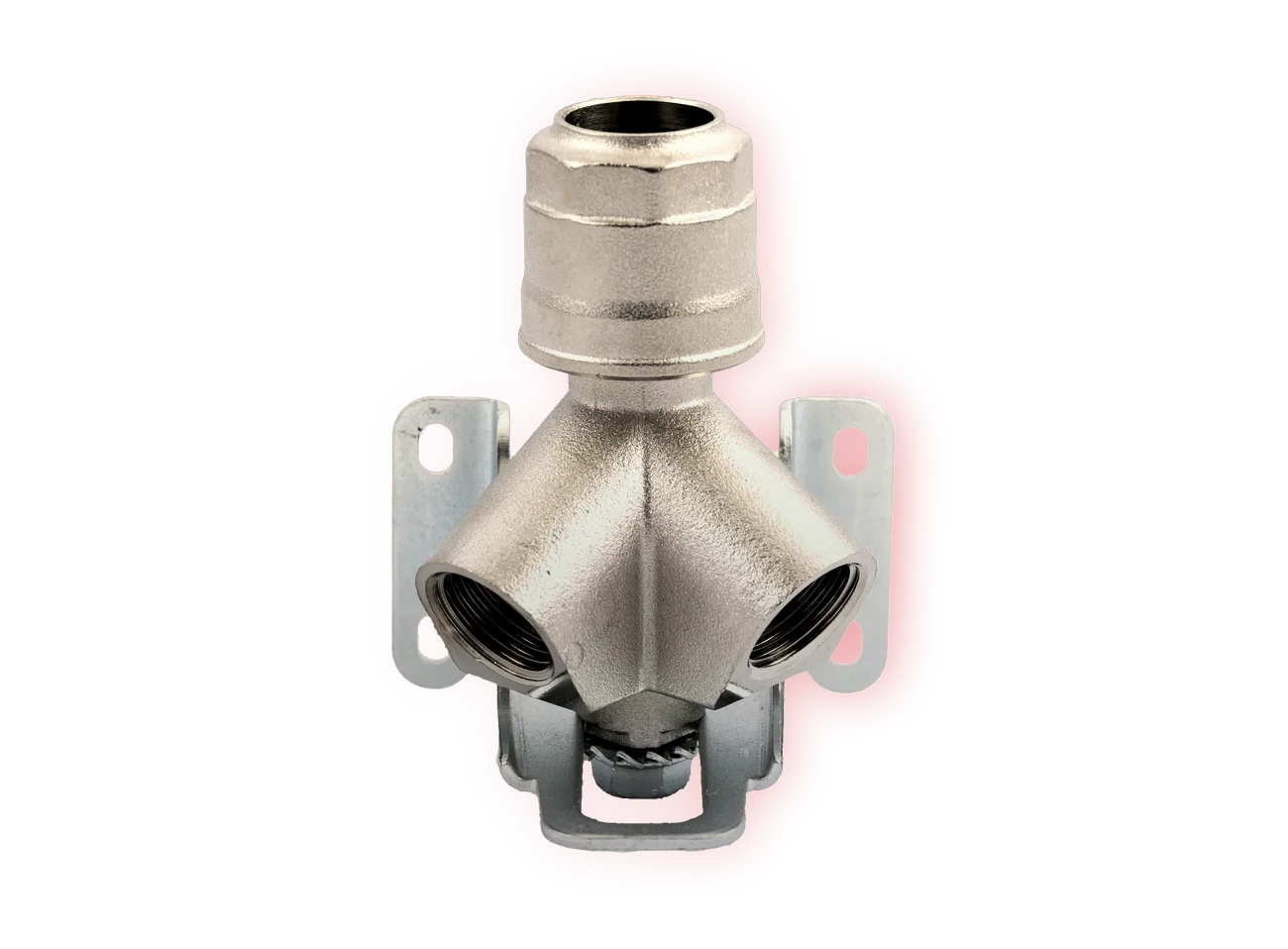

90660 · REPARTIDOR A 2 VÍAS INCLINADO

  1. 12familias, del tubo y los racores a las válvulas, la filtración y las herramientas
  2. Ø20 a Ø110mm de tubo en el catálogo, y Ø168 mm en barras de 6 m
  3. -0,99 a 16 barde vacío a presión, entre -20 °C y +80 °C
  4. 0,01 µmla filtración más fina, con carbón activo: clase 1 de ISO 8573-1

Las 12 familias de INFINITY

Una tarjeta por familia, con su función y sus medidas. Las piezas de cada una están en su ficha, y cada una se cotiza por WhatsApp.

Red de aire comprimido INFINITY AIGNEP Tubos de aluminio DistribuciónTubos de aluminio

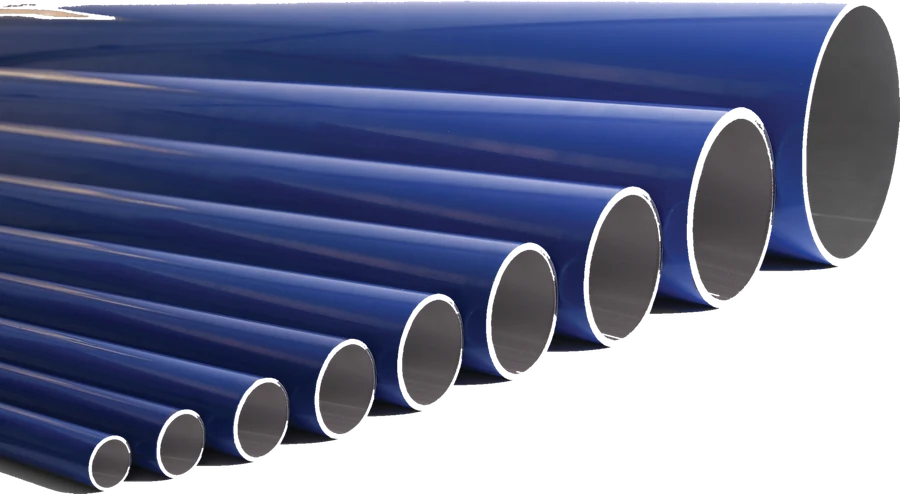

Tubo de aluminio calibrado y pintado, en azul, gris y verde, en barras de 4 y 6 m.

FunciónDistribuir el aire
TuboØ20 a Ø110 mm · Ø168 mm en barras de 6 m
Piezas5
Red de aire comprimido INFINITY AIGNEP Racores DistribuciónRacores

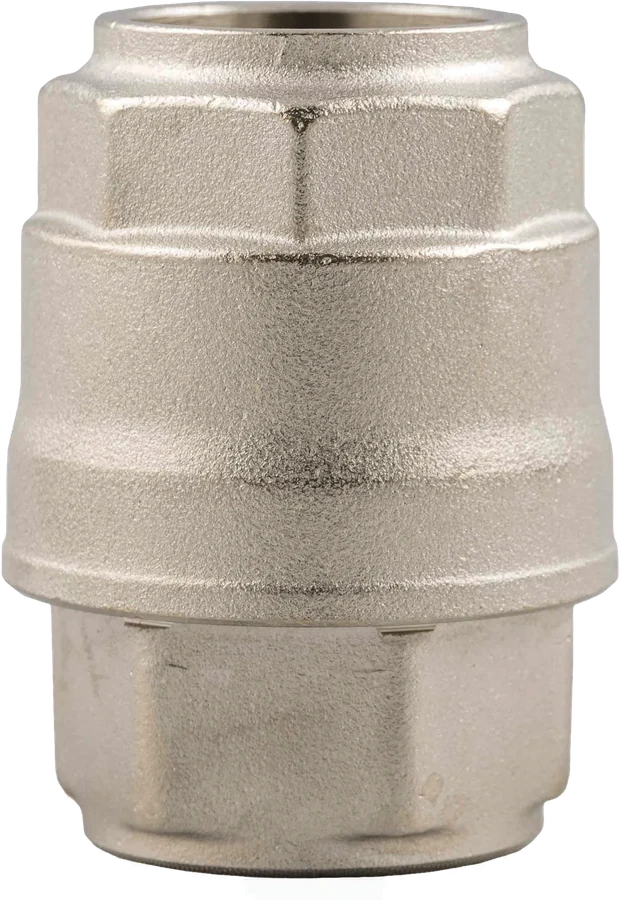

Racores rectos macho y hembra, intermedios rectos, en L, a 135° y en T, y conector transversal.

FunciónUnir y cambiar de dirección
TuboØ20 a Ø110 mm
Roscas3/8" a 2" 1/2
Piezas8
Red de aire comprimido INFINITY AIGNEP Derivaciones DistribuciónDerivaciones

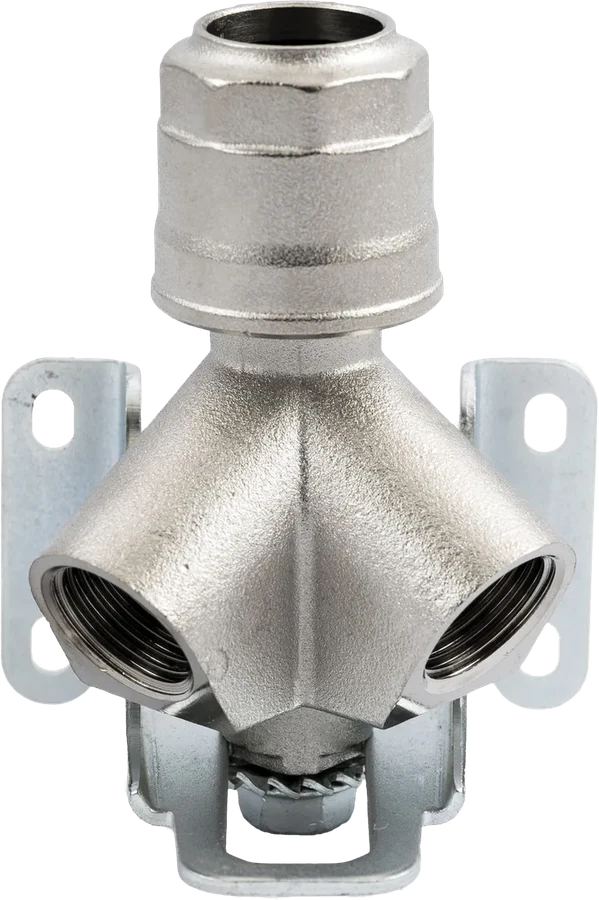

Codo a fijación, repartidores de 2 salidas y racor en T para bajante.

FunciónRepartir el aire
TuboØ20 a Ø50 mm
Roscas1/2" a 1"
Piezas4
Red de aire comprimido INFINITY AIGNEP Sala de compresores DistribuciónSala de compresores

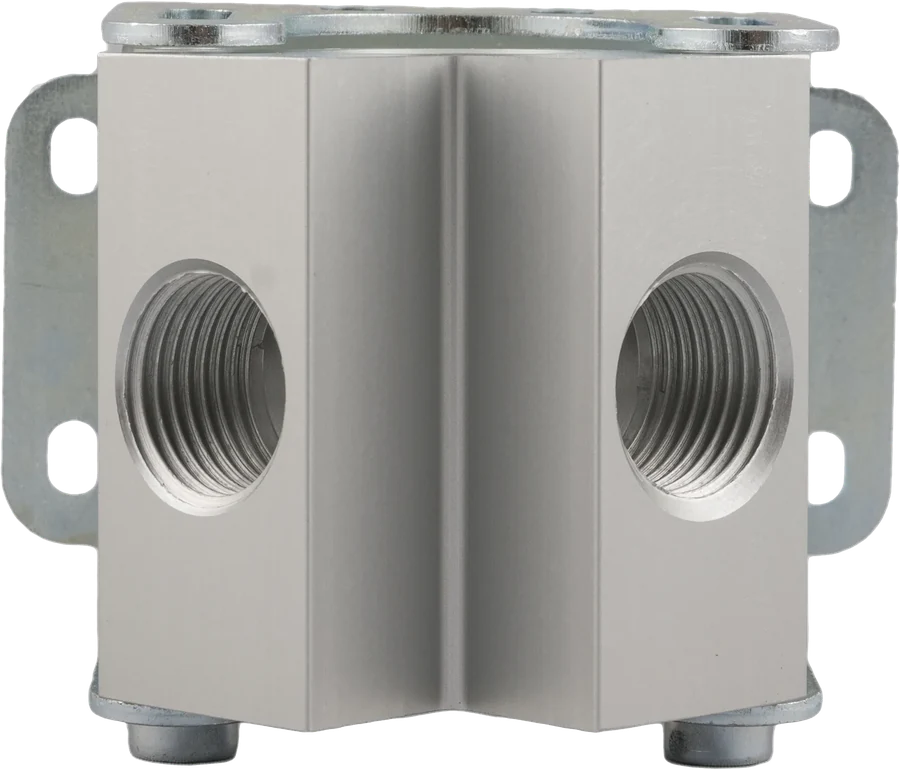

Tubos brida, también ANSI 150 LB, repartidores de 2 y 4 salidas y regleta de 4 salidas.

FunciónConectar el compresor
TuboØ80 a Ø168 mm
Roscas1/2" a 1" 1/4
Piezas6
Red de aire comprimido INFINITY AIGNEP Tomas de aire Tomas y tratamientoTomas de aire

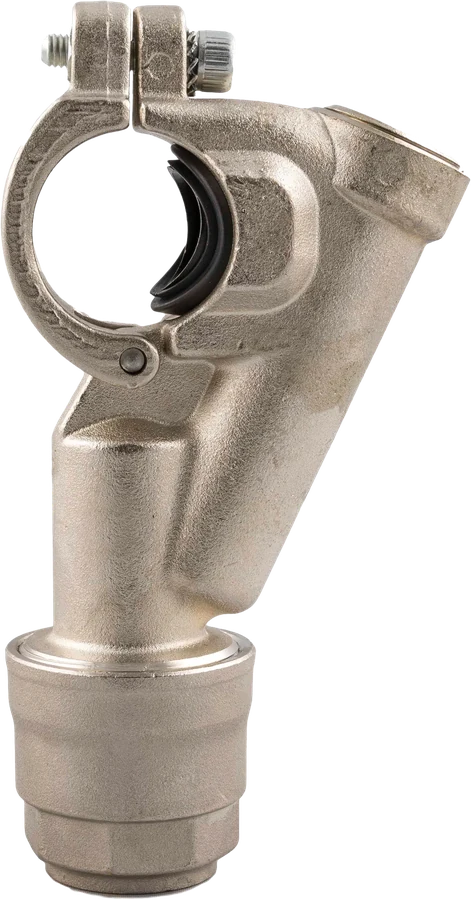

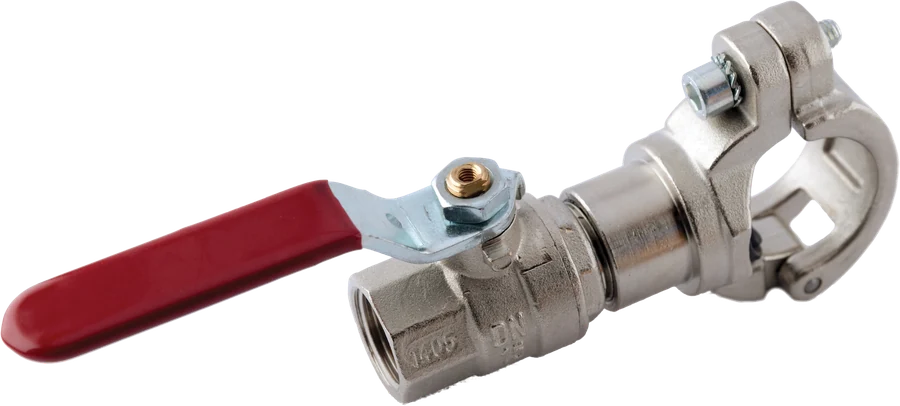

Bridas para bajante, con y sin válvula, y la herramienta para perforar el tubo.

FunciónSacar una toma sin cortar la línea
TuboØ25 a Ø63 mm
Roscas1/2"
Piezas4
Red de aire comprimido INFINITY AIGNEP Válvulas de paso Control y seguridadVálvulas de paso

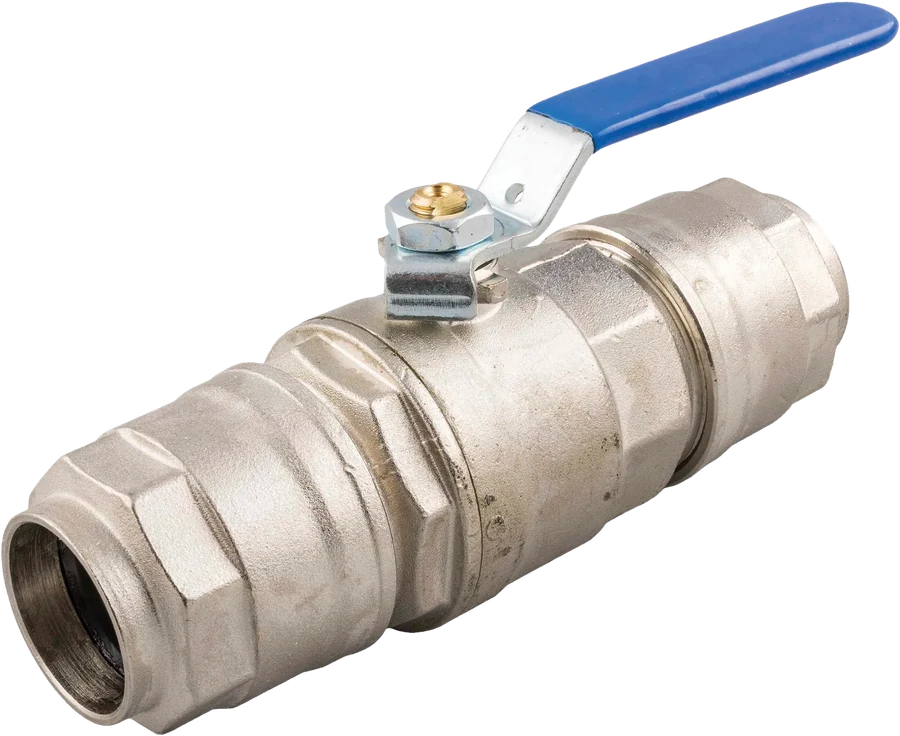

Válvulas de bola tubo/tubo y macho/tubo, con y sin candado, y válvula de mariposa para Ø80 y Ø110.

FunciónCortar tramos de la red
TuboØ20 a Ø110 mm
Roscas1/2" a 3/4"
Piezas5
Red de aire comprimido INFINITY AIGNEP Seguridad Control y seguridadSeguridad

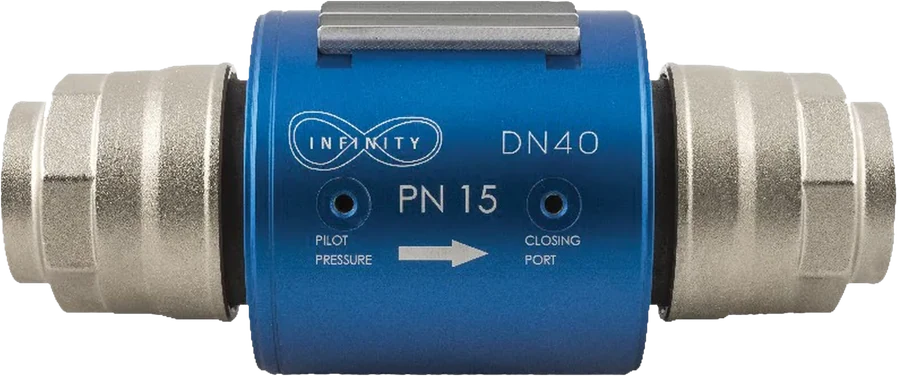

Válvula de cierre, válvula de bola con candado incluido y kit de seguridad para la manguera flexible.

FunciónCortar y bloquear con seguridad
TuboØ20 a Ø63 mm
Roscas1/2" a 3/4"
Piezas3
Red de aire comprimido INFINITY AIGNEP Herramientas InstalaciónHerramientas

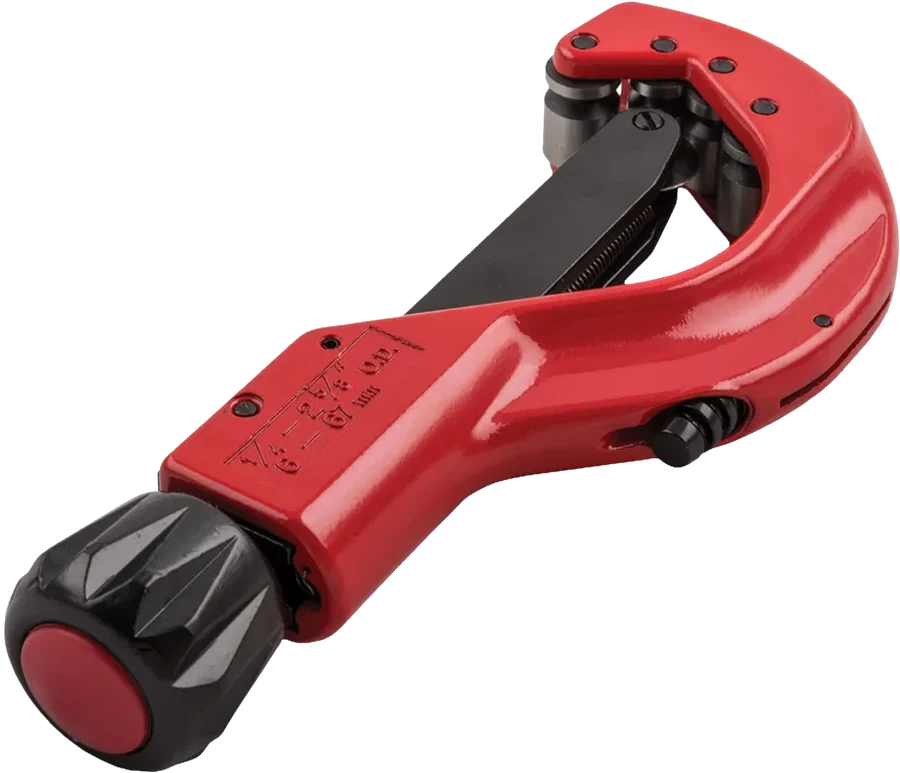

Cortatubos, desbarbador, marcatubo, inserto para llave dinamométrica y maleta con los útiles.

FunciónInstalar la red
TuboØ20 a Ø110 mm
Piezas5
Red de aire comprimido INFINITY AIGNEP Equipos complementarios InstalaciónEquipos complementarios

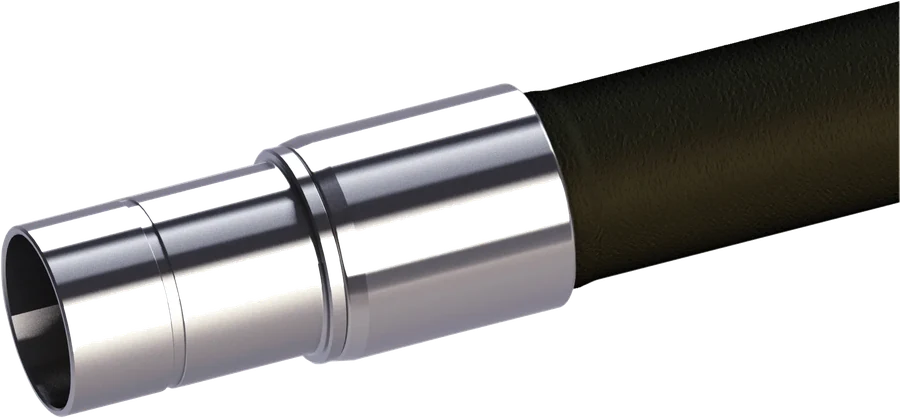

Tubo evita obstáculos en U, manguera flexible conectada, balanceador con tubo en espiral y etiqueta de vacío.

FunciónCompletar el punto de uso
TuboØ20 a Ø63 mm
Piezas4

Herramienta de eficiencia

¿Cuánto te cuesta no usar INFINITY?

Calcula el ahorro real al migrar tu sistema actual.

Tipo de tubería

1 años8 años20 años

HP
h/día
días
MXN

Completa los datos y presiona calcular.

Ahorro anual estimado
MXN / año
Costo actual de fugas
MXN / año perdidos
Energía recuperada
kWh / año
CO₂ evitado
toneladas / año
Solicitar evaluación técnica

Tu resultado se envía como contexto al asesor.

Supuestos del cálculo

Potencia: HP × 0.746 = kW · Consumo anual: kW × horas × días laborales.

Supuesto de fuga del sistema actual (no es dato de catálogo): crece linealmente con la edad de la red, desde la tasa base del material hasta su máximo a 20 años (galvanizado 8–32% · cobre 5–18% · PVC 10–38% · mixto 9–28%), con tope de 44%.

Red INFINITY: 2% de fuga residual · CO₂: factor 0.454 kg/kWh (red eléctrica MX).

Estimación orientativa. Las tasas de fuga por material son supuestos de referencia, no datos del catálogo de AIGNEP: la fuga real depende del estado de tu instalación.

Dimensionador de red

Dimensionar el diámetro de la línea principal

Tabla oficial AIGNEP: cruza el caudal del compresor con la distancia al punto de uso más lejano.

Diámetro recomendado Ø 40 mm Validar este dimensionamiento
Ver la tabla completa del catálogo
Caudal del compresor · Distancia al punto más lejano25 m50 m100 m150 m200 m300 m400 m500 m1000 m1500 m2000 m
230 Nl/min · 14 Nm³/h · 8 cfm2020202020202020202525
650 Nl/min · 39 Nm³/h · 23 cfm2020202025252525323240
900 Nl/min · 54 Nm³/h · 32 cfm2020252525323232404040
1.200 Nl/min · 72 Nm³/h · 42 cfm2020252532323232404050
1.750 Nl/min · 105 Nm³/h · 62 cfm2025323232404040505050
2.000 Nl/min · 120 Nm³/h · 71 cfm2525323232404040505050
2.500 Nl/min · 150 Nm³/h · 88 cfm2532323240404050506363
3.000 Nl/min · 180 Nm³/h · 106 cfm2532324040405050506363
3.500 Nl/min · 210 Nm³/h · 124 cfm2532404040505050636363
4.500 Nl/min · 270 Nm³/h · 159 cfm3232404050505050636380
6.000 Nl/min · 360 Nm³/h · 212 cfm3240505050506363808080
7.000 Nl/min · 420 Nm³/h · 247 cfm3240505050636363808080
8.500 Nl/min · 510 Nm³/h · 300 cfm40405050636363638080110
12.000 Nl/min · 720 Nm³/h · 424 cfm4050636363808080110110110
15.000 Nl/min · 900 Nm³/h · 530 cfm5050636380808080110110110
18.000 Nl/min · 1.080 Nm³/h · 636 cfm50636380808080110110110110
21.000 Nl/min · 1.260 Nm³/h · 742 cfm506363808080110110110110110
26.000 Nl/min · 1.560 Nm³/h · 918 cfm6363808080110110110110110110
31.000 Nl/min · 1.860 Nm³/h · 1.095 cfm63638080110110110110110110110*
33.000 Nl/min · 1.980 Nm³/h · 1.165 cfm638080110110110110110110110*110*
44.000 Nl/min · 2.640 Nm³/h · 1.554 cfm6380110110110110110110110*110*110*
50.000 Nl/min · 3.000 Nm³/h · 1.766 cfm8080110110110110110110110*110*110*
58.000 Nl/min · 3.480 Nm³/h · 2.048 cfm8080110110110110110110110*110*110*
67.000 Nl/min · 4.020 Nm³/h · 2.366 cfm80110110110110110110110*110*110*110*
75.000 Nl/min · 4.500 Nm³/h · 2.648 cfm80110110110110110110*110*110*110*110*
83.000 Nl/min · 4.980 Nm³/h · 2.931 cfm80110110110110110*110*110*110*110*110*
92.000 Nl/min · 5.520 Nm³/h · 3.249 cfm110110110110110110*110*110*110*110*110*
100.000 Nl/min · 6.000 Nm³/h · 3.531 cfm110110110110110*110*110*110*110*110*110*

Valores referidos a una presión de 7 bar con pérdida de carga máxima total del 4%. Fuente: catálogo general AIGNEP INFINITY, pág. 11.

Comparativa técnica

INFINITY frente a los sistemas tradicionales

Cómo se une cada sistema, y qué ensayos y certificaciones respaldan a INFINITY.

MétricaINFINITYAluminio 6060 T6CobreTubo soldadoGalvanizadoAcero roscadoPVC / CPVCTermoplástico
Instalación
Método de unión✓ Racor automáticoHasta Ø40 se inserta el tubo; de Ø50 a Ø110, tuerca o tornillosSoldaduraRoscadoAdhesivo solvente
Ensayos y certificaciones
Laboratorio independiente✓ 3 informes del Istituto Giordano2004, 2008 y 2014 · UNI EN 1254-2
Directiva de equipos a presión✓ PED 2014/68/UEDe -0,99 a 16 bar y de -20 °C a +80 °C
Reacción al fuego✓ Clase A2Tubo pintado · UNI EN 13501-1
Calidad del aire
Filtración en la línea✓ Hasta clase 1 de ISO 8573-1Filtro de carbón activo 90930

Datos de INFINITY: catálogo general (01/2017), catálogo de filtros (05/2019) y los certificados de la serie, en la página de catálogos. «—»: sin dato publicado para ese sistema.

¿Listo para migrar a INFINITY?

Calcula cuánto estás perdiendo hoy y solicita una evaluación técnica en sitio.

Calcular mi ahorro

Una red de aire que se arma por piezas

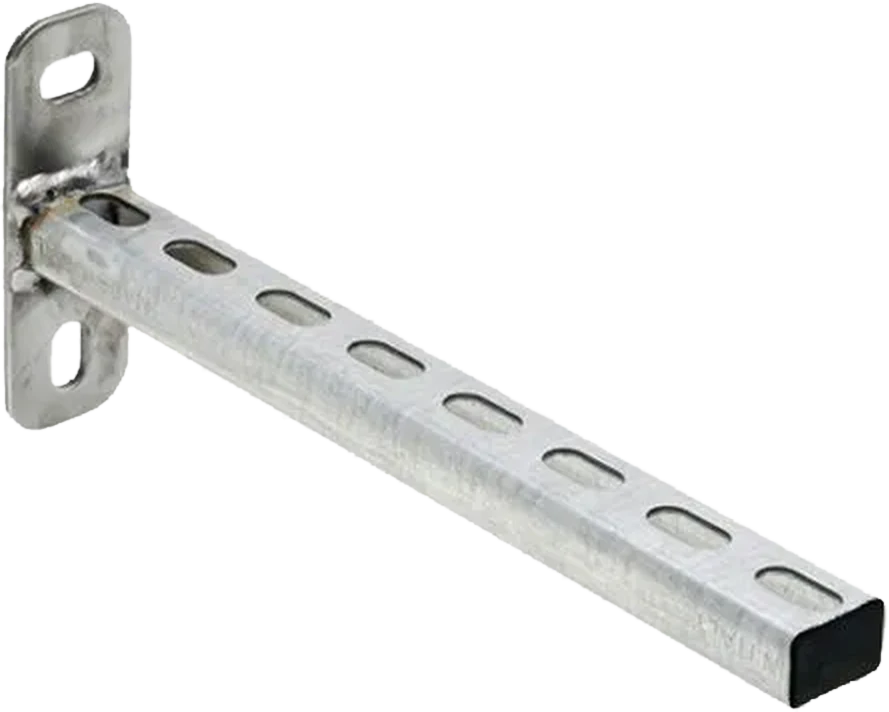

INFINITY es un sistema completo para distribuir el aire comprimido: tubo de aluminio calibrado, racores automáticos, derivaciones, tomas, válvulas, filtración, fijaciones y las herramientas para instalarlo. Todo el sistema es metálico.

Qué cubre la gama

  • Racor automático: del Ø20 al Ø40 el tubo se introduce hasta el fondo y queda conectado; del Ø50 al Ø63 se aprieta la tuerca (75 y 85 N·m), y en Ø80 y Ø110, cuatro tornillos a 30 N·m.
  • Trabaja con aire comprimido, vacío y gases inertes como nitrógeno y argón, de -0,99 a 16 bar.
  • Incluye su sistema de separación de condensados y la filtración de la línea principal.

El respaldo

  • Desde 1976Trayectoria industrial en componentes para fluidos y aire comprimido.
  • Producción en ItaliaFabricación centralizada con estándar técnico europeo.
  • Normativa europeaPED 2014/68/UE, REACH 1907/2006, RoHS 2011/65/CE y libre de silicona (catálogo, págs. 6 y 8).
  • Resistencia al fuegoEl sistema no alimenta ni propaga el fuego (catálogo, pág. 5).

Criterios que evitan dimensionar mal la red

Antes de elegir el diámetro, valida estos puntos contra tu instalación.

  • El diámetro sale del caudal y de la longitudLa tabla del catálogo cruza el caudal con la longitud de la red y da el diámetro para una pérdida de carga total máxima del 4 % a 7 bar. Una red más larga pide un tubo mayor con el mismo caudal.
  • El aluminio se dilataEl tubo se alarga 0,024 mm por metro y por grado (catálogo, pág. 13): en tramos largos hay que dejar espacio libre en los extremos y colocar los soportes como indica el catálogo.
  • El apriete depende del diámetroHasta el Ø40 los racores vienen apretados de fábrica; del Ø50 en adelante el apriete lo da quien instala, con el par que indica el catálogo para cada diámetro.

Guía de selección técnica

Primero el diámetro, que sale del caudal y de la longitud; después las tomas, el corte y la filtración.

  • Ø20 a Ø168 mmDiámetro de tuboØ20 a Ø110 en el catálogo; Ø168 en barras de 6 m.
  • -0,99 a 16 barPresión de trabajoDel vacío a 16 bar, entre -20 °C y +80 °C.

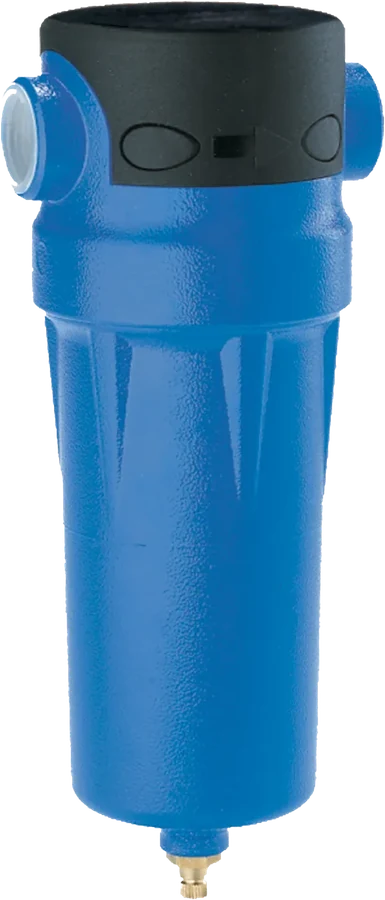

  • 5 a 0,01 µmFiltraciónPrefiltro, filtro fino y carbón activo, de 1.000 a 22.000 l/min.
  • 54 seriesPiezasRepartidas en 12 familias, del tubo a las herramientas.

Diagnóstico técnico

Problema operativo y solución técnica

Una red de aire que pierde por las uniones y que obliga a cortar, roscar o soldar cada vez que cambia la planta.

Problema en planta

Cada fuga es energía del compresor que se paga y no llega a la máquina, y en una instalación roscada o soldada cada ampliación es una obra.

  • Fugas en uniones y tramos envejecidos que el compresor compensa trabajando más.
  • Mover o añadir una toma obliga a cortar la línea.
  • Condensado que baja por la red y termina en el punto de uso.

Solución AIGNEP INFINITY

Tubo de aluminio calibrado y racores automáticos: la red se arma sin roscar el tubo, y las tomas nuevas se sacan con una brida para bajante.

  • Tubo de Ø20 a Ø110 mm en el catálogo, y Ø168 mm en barras de 6 m.
  • Tomas nuevas con brida para bajante y la herramienta de perforación 90252.
  • Filtración de 5 µm a 0,01 µm con carbón activo: clases 3 a 1 de ISO 8573-1.

Solicita asesoría técnica para tu red de aire

Comparte el caudal, la longitud de la red, los puntos de uso y el material de la instalación actual. Te decimos qué diámetro y qué piezas de INFINITY montar.
