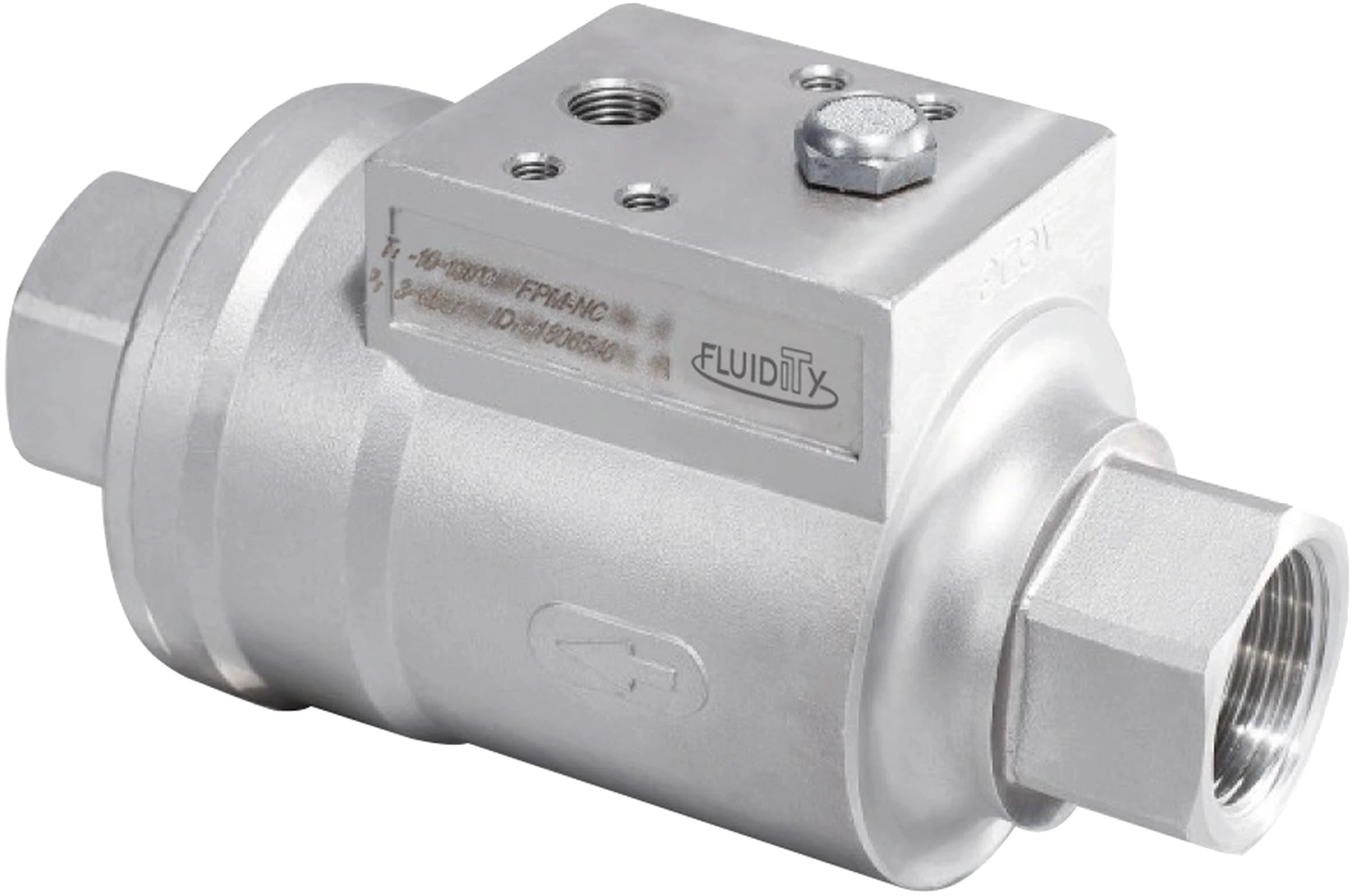

Serie X7FSerie X7F 3/8" · DN 10
Válvula coaxial 2/2 NC de pilotaje neumático, rosca 3/8" y orificio de 10 mm. Caudal Kv 3,2 m³/h.
Conexión3/8"
Orificio10
Operación2/2 NC
EstanqueidadFKM | EPDM
Serie X7F · Línea Fluidity

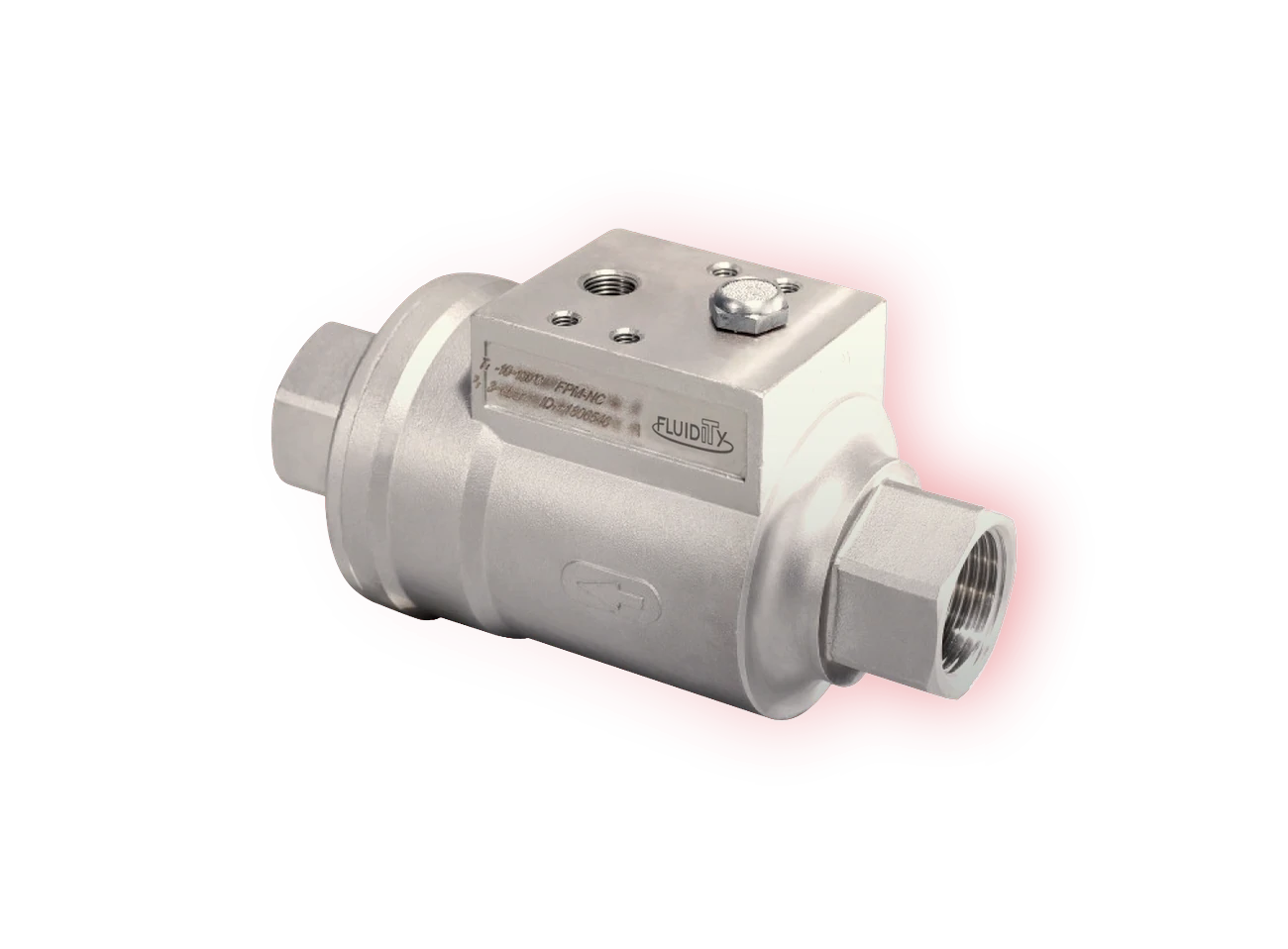

Válvula coaxial X7F en acero inoxidable
Válvula de interceptación 2/2 NC pilotada por aire comprimido, con cuerpo y pistón en AISI 316L. Corta fluidos de -0,99 bar (vacío relativo) hasta 16 bar con pérdida de presión mínima. Diseño italiano para industria mexicana.
- DESDE 1976
- PRODUCCIÓN EN ITALIA
- SERIE X7F: 7 TAMAÑOS
- PRESENCIA GLOBAL
CuerpoAcero Inox AISI 316L
Conexión1"
Temperatura−20°C / +150°C
Orificio25 mm
Serie X7F · ACERO INOX AISI 316L
- 7tamaños con rosca hembra de 3/8" a 2" y orificios de 10 a 50 mm
- 3,2 a 55de caudal Kv (m³/h), con pérdida de presión mínima
- 3 a 8 barde pilotaje neumático: sin bobina, sin sobrecalentamiento
- +150 °Ccon juntas FKM, desde -20 °C; EPDM bajo demanda para vapor y agua caliente
Los siete tamaños de la serie X7F
Misma válvula coaxial, de 3/8" a 2". Elige por rosca, orificio y caudal Kv. Haz clic en cualquier tamaño para ver su ficha.
- 7Tamaños de 3/8" a 2"
- Kv 55m³/h de caudal máximo
- -0,99 a 16 barRango de presión de trabajo
- +150°CTemperatura máxima con FKM
Serie X7FSerie X7F 3/8" · DN 10
Serie X7FSerie X7F 1/2" · DN 15
Válvula coaxial 2/2 NC de pilotaje neumático, rosca 1/2" y orificio de 15 mm. Caudal Kv 6,4 m³/h.
Conexión1/2"
Orificio15
Operación2/2 NC
EstanqueidadFKM | EPDM
Serie X7FSerie X7F 3/4" · DN 20
Válvula coaxial 2/2 NC de pilotaje neumático, rosca 3/4" y orificio de 20 mm. Caudal Kv 8,9 m³/h.
Conexión3/4"
Orificio20
Operación2/2 NC
EstanqueidadFKM | EPDM
Serie X7FSerie X7F 1" · DN 25
Válvula coaxial 2/2 NC de pilotaje neumático, rosca 1" y orificio de 25 mm. Caudal Kv 13,7 m³/h.
Conexión1"
Orificio25
Operación2/2 NC
EstanqueidadFKM | EPDM
Serie X7FSerie X7F 1 1/4" · DN 32
Válvula coaxial 2/2 NC de pilotaje neumático, rosca 1 1/4" y orificio de 32 mm. Caudal Kv 21,6 m³/h.
Conexión1 1/4"
Orificio32
Operación2/2 NC
EstanqueidadFKM | EPDM
Serie X7FSerie X7F 1 1/2" · DN 40
Válvula coaxial 2/2 NC de pilotaje neumático, rosca 1 1/2" y orificio de 40 mm. Caudal Kv 36,5 m³/h.
Conexión1 1/2"
Orificio40
Operación2/2 NC
EstanqueidadFKM | EPDM
Serie X7FSerie X7F 2" · DN 50
Válvula coaxial 2/2 NC de pilotaje neumático, rosca 2" y orificio de 50 mm. Caudal Kv 55 m³/h.
Conexión2"
Orificio50
Operación2/2 NC
EstanqueidadFKM | EPDM
Ficha técnica
Lo que comparten los siete tamaños
Los datos de la serie: valen igual del 3/8" al 2". Lo que cambia con el tamaño —orificio, caudal Kv, presión de pilotaje y longitud— está en el comparador.
- Material
- Acero Inox AISI 316L
- Temperatura operativa
- -20°C / +150°C
- Presion maxima
- 16 bar
- Tipo de conexión
- Rosca Hembra - Hembra
- Operación
- 2/2 NC
- Estanqueidad
- FKM | EPDM
Centro de selección técnica X7F
Los 7 tamaños lado a lado, solo con los datos que cambian entre ellos: rosca, orificio y caudal.
| Modelo | Tamaños disponibles | Orificio (mm) | Caudal Kv (m³/h) | Presión de pilotaje | Longitud (mm) |
|---|---|---|---|---|---|
| X7F 3/8"DN 10 | 3/8" | 10 | 3,2 | 3-5 bar | 98 |
| X7F 1/2"DN 15 | 1/2" | 15 | 6,4 | 4-5 bar | 112 |
| X7F 3/4"DN 20 | 3/4" | 20 | 8,9 | 4-5 bar | 135 |
| X7F 1"DN 25 | 1" | 25 | 13,7 | 3-5 bar | 143 |
| X7F 1 1/4"DN 32 | 1 1/4" | 32 | 21,6 | 3-5 bar | 165 |
| X7F 1 1/2"DN 40 | 1 1/2" | 40 | 36,5 | 3-5 bar | 180 |
| X7F 2"DN 50 | 2" | 50 | 55 | 5-6 bar | 207 |
La válvula coaxial, con criterio técnico industrial
La X7F intercepta el fluido con un pistón coaxial al flujo: el paso queda recto, la pérdida de presión es mínima y el cierre es firme incluso con vacío relativo. Se pilota con aire comprimido, así que no lleva bobina eléctrica en la línea.
Qué cubre la gama
- Diseño compacto con muchas posiciones de montaje posibles.
- Comandable con válvulas Namur electroneumáticas o neumáticas y microválvulas.
- Excelente estanqueidad; trabaja de -0,99 bar (vacío relativo) a 16 bar.
El respaldo
- Desde 1976Trayectoria industrial en componentes para fluidos y aire comprimido.
- Producción en ItaliaFabricación centralizada con estándar técnico europeo.
- Serie X7F: 7 tamañosVálvula coaxial 2/2 NC de 3/8" a 2", pilotada por aire, en AISI 316L.
- Presencia globalRed comercial y distributiva en más de 100 países.
Guía rápida de materiales y juntas
El cuerpo es siempre AISI 316L; lo que se elige según el fluido es la junta.
- Acero Inox AISI 316L Cuerpo y pistón Resistencia a la corrosión para alimentos, químicos y ambientes de lavado.
- Junta FKM (estándar) Fluidos en general De -20°C a +150°C. No apta para vapor.
- Junta EPDM (bajo demanda) Vapor y agua caliente De -20°C a +130°C. No apta para aceites, grasas ni combustibles.
Criterios técnicos que evitan fallas en planta
Antes de elegir el tamaño de X7F, valida estos parámetros con tu asesor técnico.
- Presión de pilotajeCada tamaño pide su mínimo: de 3 a 5 bar según DN, hasta 6 bar en la de 2". El máximo admisible es 8 bar.
- Junta según el fluidoFKM para fluidos en general (no vapor); EPDM para vapor y agua caliente (no aceites ni combustibles).
- Aire de comandoEl aire de pilotaje trabaja de 0°C a +80°C; hasta -20°C solo con aire seco.
Guía de selección técnica
Selecciona el tamaño correcto según caudal, rosca y presión de pilotaje disponible.
- Kv 3,2-6,4Compactas DN 10-15Rosca 3/8" y 1/2" para dosificación, boquillas y líneas compactas.
- Kv 8,9-13,7Intermedias DN 20-25Rosca 3/4" y 1" para líneas de proceso de caudal medio.
- Kv 21,6-55Grandes DN 32-50Rosca 1 1/4" a 2" para colectores y transferencia de alto caudal.
- 3-8 barPilotajeAire de comando según tamaño: mínimo 3 a 5 bar por DN; 5-6 bar en la de 2".
Diagnóstico técnico
Problema operativo y solución técnica
Cortar fluidos con presiones que van desde vacío hasta 16 bar castiga a las electroválvulas convencionales: bobinas que se sobrecalientan, válvulas que no abren sin presión diferencial y cuerpos que se corroen. La X7F resuelve el corte con un pistón coaxial pilotado por aire, todo Made in Italy.
Problema en planta
Válvulas que restringen el caudal, bobinas eléctricas que fallan por temperatura o ambiente húmedo, y servoválvulas que no operan cuando la presión diferencial es baja o hay vacío.
- Pérdida de presión alta por pasos indirectos y asientos estrechos.
- Bobinas sobrecalentadas o dañadas en ambientes húmedos o de lavado.
- Válvulas que no cierran bien con vacío relativo o presión cercana a cero.
Solución AIGNEP X7F
Una válvula coaxial de paso recto en AISI 316L, pilotada por aire comprimido, que opera de -0,99 a 16 bar en 7 tamaños de 3/8" a 2".
- Paso coaxial: caudal Kv de 3,2 a 55 m³/h con pérdida de presión mínima.
- Pilotaje neumático de 3 a 8 bar: sin bobina en la válvula, sin mantenimiento eléctrico.
- Cuerpo y pistón en AISI 316L con juntas FKM o EPDM según el fluido.
Solicita asesoría técnica para tu aplicación
Comparte fluido, presión y caudal para identificar el tamaño y la junta más adecuados.
