Construcción robusta
Cuerpo en Latón para aplicaciones industriales exigentes.

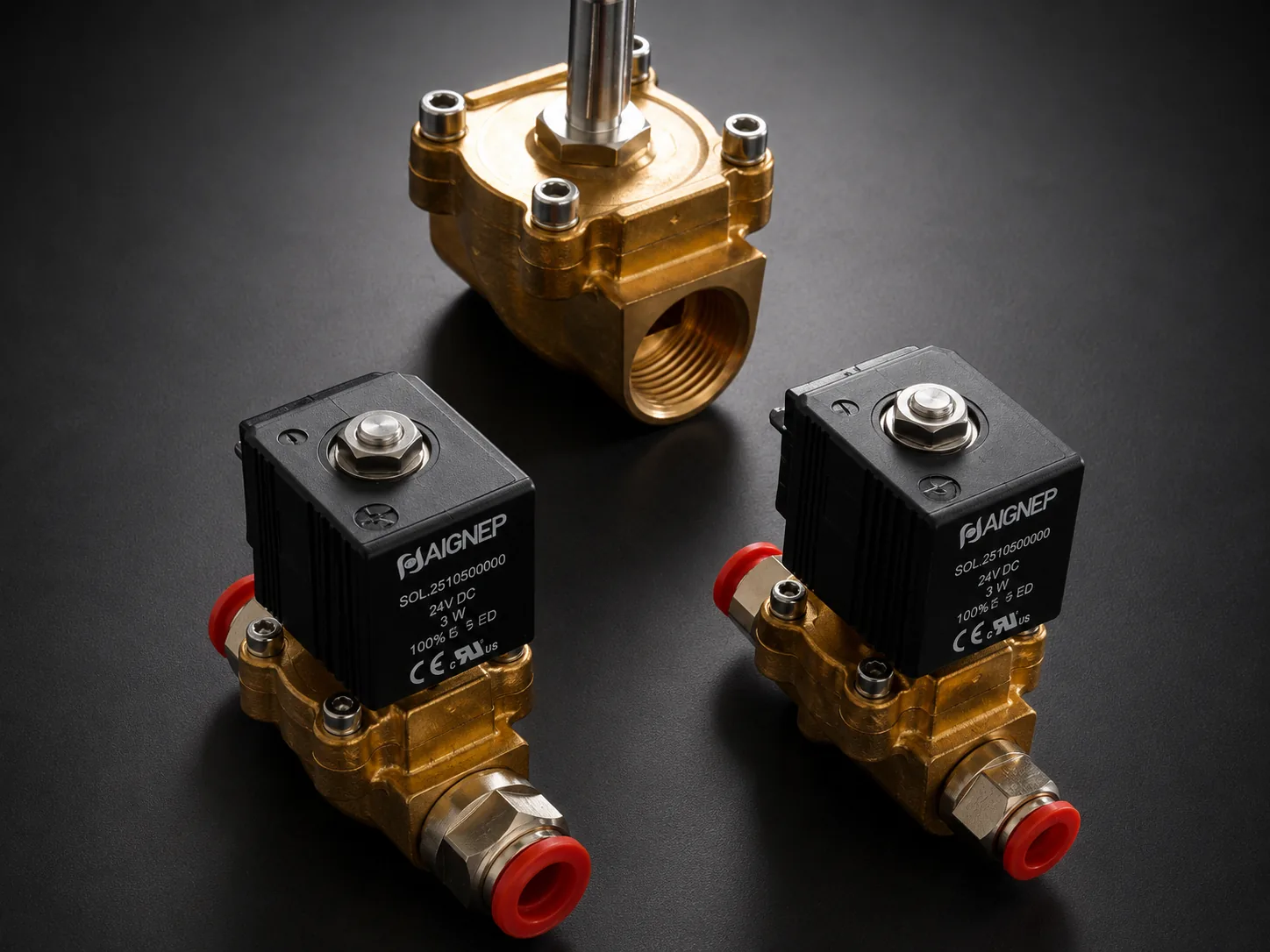

Fluidity · Electroválvulas para fluidos
Serie 06F
Electroválvulas de membrana de elevación asistida con cuerpo de latón ΔP = 0 bar - obturador 13 mm.
- Material
- Latón
- Tamaños disponibles
- 3/8" · 1/2" · 3/4" · 1"
- Temperatura operativa
- -10°C / +90°C
- Tipo de conexión
- Rosca Hembra - Hembra
Versiones
Las 7 versiones de esta serie
Cada versión que AIGNEP publica de esta serie, con su foto. Cotiza la que necesitas y un asesor te responde por WhatsApp.
Válvulas 1
-
Válvula · 2/2 NC
Serie 06F - 2/2 NC
ELECTROVALVULAS DE MEMBRANA DE ELEVACIÓN ASISTIDA
Bobinas 4
Conectores 2
Galería digital
La pieza por fuera, por dentro y en volumen
El plano de esta serie, tal como los publica el catálogo oficial de AIGNEP. Abre uno y pasa por una columna de la tabla: verás su cota señalada en el dibujo.
2/2 NC 3/8" · 1/2" · 3/4" · 1"
| Size | A | B | C | G |
|---|---|---|---|---|
| 3/8" | 52 | 91 | 46.5 | M8 x 1 |
| 1/2" | 52 | 91 | 46.5 | M8 x 1 |
| 3/4" | 62 | 96.5 | 56.5 | M8 x 1 |
| 1" | 72.5 | 105 | 66 | M8 x 1 |
Medidas en mm, del catálogo oficial 14_06F_FLUIDITY_2026.pdf, página 6.
Calculadora
Cuánto pasa por esta válvula
Con la fórmula del catálogo y el coeficiente Kv de cada artículo. Las presiones se meten como se leen en el manómetro; el bar de la atmósfera lo suma la cuenta.
—
De dónde sale el número
Las fórmulas están en la página 31 de todos los catálogos de Fluidity, bajo «Cálculo del flujo». Se copian con sus coeficientes:
| Líquidos | Q = Kv · √(Δp / ρ) |
|---|---|
| Aire · normal | Qn = 26 · Kv · √(Δp · P2) |
| Aire · crítico | Qn = Kv · P1 · 13 |
| Vapor · normal | G = 31,6 · Kv · √(Δp / V2) |
| Vapor · crítico | G = 31,6 · Kv · √(P1 / V1) |
P1 y P2 son absolutas —la relativa más un bar—, y el régimen es crítico cuando Δp pasa de P1/2. El Kv de cada artículo sale de la columna «Kv» de la tabla del catálogo de su serie.
Ficha
Lo que declara el catálogo
| Material | Latón |
|---|---|
| Tamaños disponibles | 3/8" · 1/2" · 3/4" · 1" |
| Temperatura operativa | -10°C / +90°C |
| Tipo de conexión | Rosca Hembra - Hembra |
| Operación | 2/2 NC |
| Orificio (mm) | 14 · 18 · 25 |
| Estanqueidad | NBR | FKM | EPDM |
Para qué sirve
Dónde encaja esta serie
- Rosca Hembra - Hembra
- 2/2 NC
Versatilidad de conexión
Disponible en 3/8" · 1/2" · 3/4" · 1".
Compatibilidad de sellos
Opciones de estanqueidad NBR | FKM | EPDM.
