Construcción robusta
Cuerpo en Latón para aplicaciones industriales exigentes.
Fluidity · Electroválvulas para fluidos

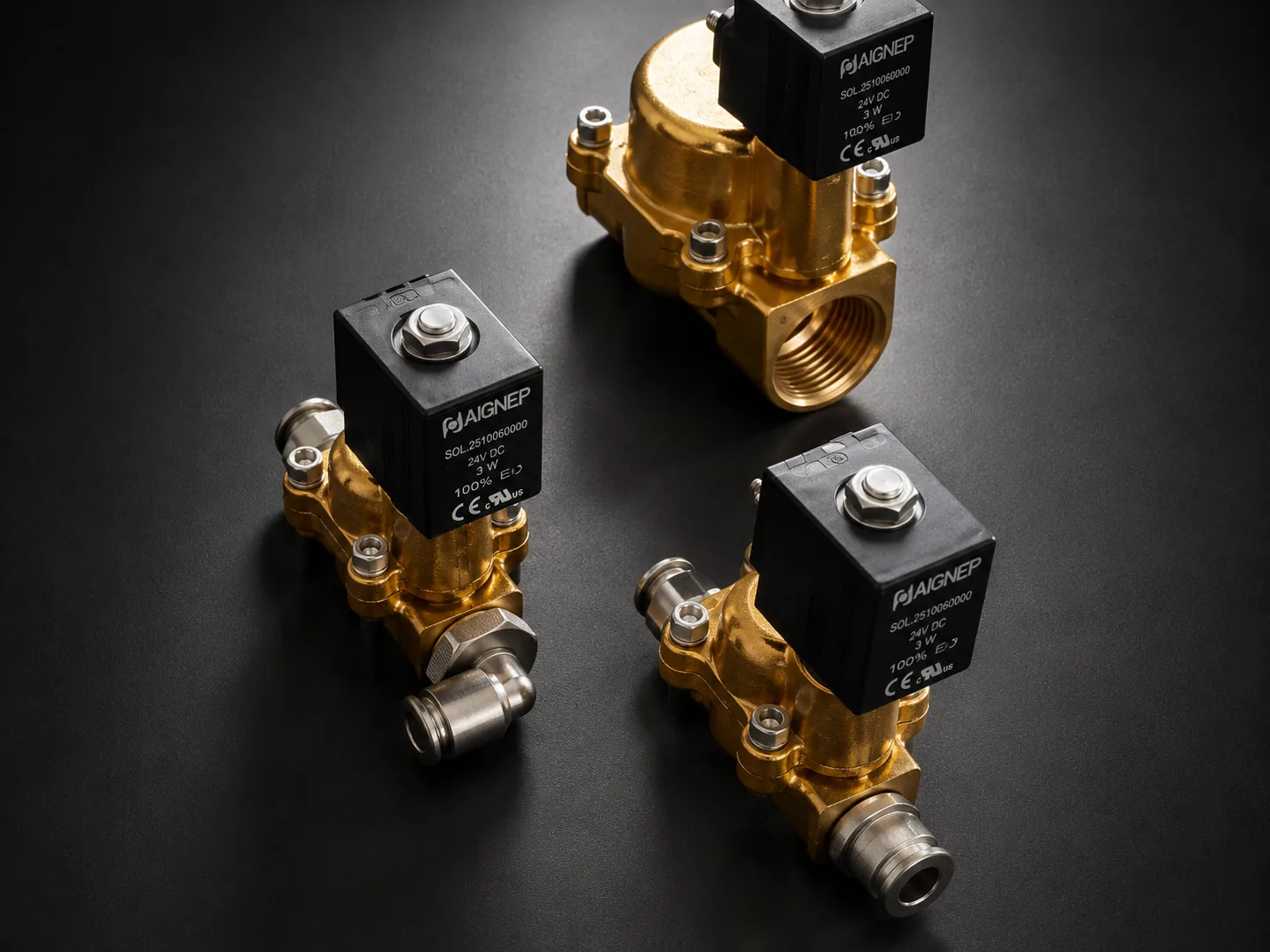

Serie 05F

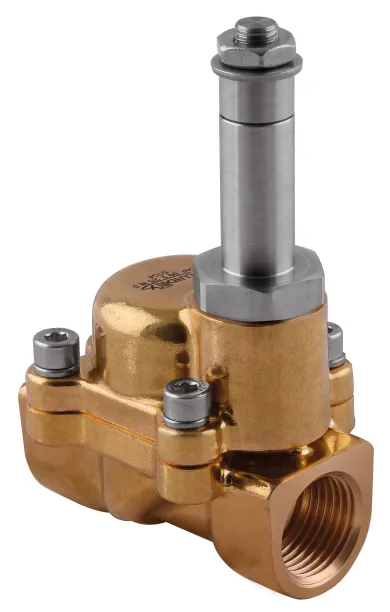

Electroválvula servoaccionada de pistón con cuerpo de latón - obturador 13 mm.
- Material
- Latón
- Tamaños disponibles
- 3/8" · 1/2" · 3/4" · 1"
- Temperatura operativa
- -10°C / +90°C
- Tipo de conexión
- Rosca Hembra - Hembra
Versiones
Las 7 versiones de esta serie
Cada versión que AIGNEP publica de esta serie, con su foto. Cotiza la que necesitas y un asesor te responde por WhatsApp.
Válvulas 1
Bobinas 4
Conectores 2
Galería digital
La pieza por fuera, por dentro y en volumen
El plano de esta serie, tal como los publica el catálogo oficial de AIGNEP. Abre uno y pasa por una columna de la tabla: verás su cota señalada en el dibujo.
2/2 NC 3/8" · 1/2" · 3/4" · 1"
| Size | A | B | C | G |
|---|---|---|---|---|
| 3/8" | 65.5 | 105 | 46.5 | M8 x 1 |
| 1/2" | 65.5 | 105 | 46.5 | M8 x 1 |
| 3/4" | 95 | 132.5 | 65 | M8 x 1 |
| 1" | 95 | 132.5 | 65 | M8 x 1 |
Medidas en mm, del catálogo oficial 13_05F_FLUIDITY_2026.pdf, página 6.
Calculadora
Cuánto pasa por esta válvula
Con la fórmula del catálogo y el coeficiente Kv de cada artículo. Las presiones se meten como se leen en el manómetro; el bar de la atmósfera lo suma la cuenta.
—
De dónde sale el número
Las fórmulas están en la página 31 de todos los catálogos de Fluidity, bajo «Cálculo del flujo». Se copian con sus coeficientes:
| Líquidos | Q = Kv · √(Δp / ρ) |
|---|---|
| Aire · normal | Qn = 26 · Kv · √(Δp · P2) |
| Aire · crítico | Qn = Kv · P1 · 13 |
| Vapor · normal | G = 31,6 · Kv · √(Δp / V2) |
| Vapor · crítico | G = 31,6 · Kv · √(P1 / V1) |
P1 y P2 son absolutas —la relativa más un bar—, y el régimen es crítico cuando Δp pasa de P1/2. El Kv de cada artículo sale de la columna «Kv» de la tabla del catálogo de su serie.
Compatibilidad
¿Pasa tu fluido por esta serie?
Los 46 fluidos de la tabla del catálogo, contra los materiales que esta serie tiene. Escribe el nombre para encontrarlo.
Ver la tabla de los 46 fluidos 1 material de esta serie
| Fluido | Cuerpo de latón |
|---|---|
| Acétone | compatible |
| Acetileno | compatible |
| Argon | compatible |
| Benceno | consultar |
| Butano | consultar |
| Dióxido de carbono (gas) | compatible |
| Dióxido de carbono (liquid) | consultar |
| Sulfuro de carbono | incompatible |
| Cloroformo | compatible |
| Diesel fuel | compatible |
| Helio | consultar |
| Etano | compatible |
| Etanol | compatible |
| Etanoato de etilo | incompatible |
| Cloruro de etilo | incompatible |
| Glicol de etileno | consultar |
| Formaldehído | incompatible |
| Freon | compatible |
| Glicerina | consultar |
| Heptano | compatible |
| Hexano | compatible |
| Hidrógeno | compatible |
| Peróxido de hidrógeno | incompatible |
| Isobutano | compatible |
| Isopentano | compatible |
| Metano | compatible |
| Metanol | consultar |
| Clorometano | consultar |
| Aceite mineral | compatible |
| Neon | compatible |
| Nitrobenceno | compatible |
| Nitrógeno | compatible |
| Oxígeno | compatible |
| Pentano | compatible |
| Gasolina | compatible |
| Propano (GLP) | compatible |
| Alcohol Propílico | compatible |
| Tolueno | compatible |
| Tricloroetileno | incompatible |
| Vinagre | incompatible |
| Agua desionizada | compatible |
| Agua dura | incompatible |
| Agua caliente | compatible |
| Vapor y agua caliente | compatible |
| Agua con glicol | compatible |
| Xileno | compatible |
Ningún fluido de la tabla coincide con eso. El catálogo trae 46; si el tuyo no está, consúltalo con el asesor técnico.
✓ compatible · ✕ incompatible · ? consultar al departamento técnico. La tabla es orientativa y no sustituye una prueba real: temperatura, concentración y presión cambian el resultado.
Fuera de la tabla: el catálogo no incluye PTFE en su compatibilidad química, así que aquí no se dice nada de ese material. No se deduce por parecido.
Ficha
Lo que declara el catálogo
| Material | Latón |
|---|---|
| Tamaños disponibles | 3/8" · 1/2" · 3/4" · 1" |
| Temperatura operativa | -10°C / +90°C |
| Tipo de conexión | Rosca Hembra - Hembra |
| Operación | 2/2 NC |
| Orificio (mm) | 12 · 22 |
| Estanqueidad | PTFE |
Para qué sirve
Dónde encaja esta serie
- Rosca Hembra - Hembra
- 2/2 NC
Versatilidad de conexión
Disponible en 3/8" · 1/2" · 3/4" · 1".
Compatibilidad de sellos
Opciones de estanqueidad PTFE.
