Válvulas de 3 vías y 2 posiciones

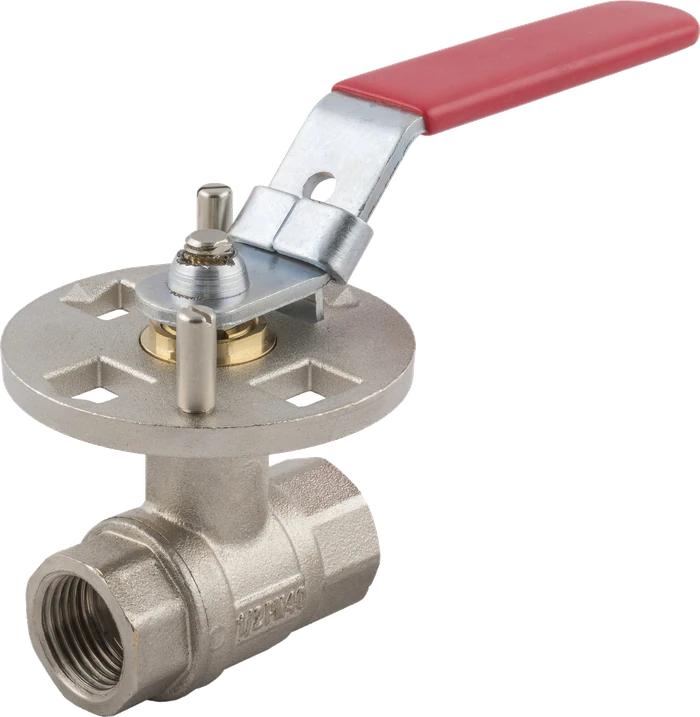

6755L · Válvula de esfera bloqueable con descompresión
Válvula de esfera que, al cerrar, descarga la línea por un agujero de descompresión, y se bloquea con candado. 3/8" a 2", hasta 16 bar.
- Accionamiento
- Manual, por palanca
- Función
- Paso con agujero de descompresión
- Conexión
- Hembra G ISO 228 clase A en los dos extremos
- Material
- Latón niquelado
Ficha técnica
- Accionamiento
- Manual, por palanca
- Función
- Paso con agujero de descompresión
- Conexión
- Hembra G ISO 228 clase A en los dos extremos
- Material
- Latón niquelado
- Juntas
- Asientos de PTFE · juntas de FKM
- Roscas disponibles
- 3/8" a 2"
- Paso nominal
- DN 8 a 48 mm
- Presión máxima
- 16 bar
- Temperatura operativa
- -10°C / +100°C
- Fluido
- Aire comprimido · vacío · agua · aceite
- Bloqueo con candado
- Sí
- Códigos disponibles
- 7
Códigos
7 códigos · en todos: Unidades por paquete: 2
| Código | Rosca A | Cota L (mm) | Paso DN (mm) | Cota F (mm) | Cota E (mm) | Cota H (mm) | Cota G (mm) |
|---|---|---|---|---|---|---|---|
| 06755 L0 001 | 3/8" | 45,5 | 8 | 14 | 2 | 71 | 120 |
| 06755 L0 002 | 1/2" | 55,5 | 10 | 14 | 2 | 74 | 120 |
| 06755 L0 003 | 3/4" | 68 | 15 | 16 | 2 | 76,5 | 120 |
| 06755 L0 004 | 1" | 78 | 20 | 17 | 2,5 | 81 | 120 |
| 06755 L0 005 | 1 1/4" | 90 | 32 | 18 | 3 | 99,5 | 166 |
| 06755 L0 006 | 1 1/2" | 100 | 39 | 19 | 3 | 102,5 | 166 |
| 06755 L0 007 | 2" | 115 | 48 | 21 | 3 | 109 | 166 |
Dónde se usa
- Bloqueo y etiquetado (LOTO) de una máquina con la línea despresurizada
- Aire comprimido, vacío, agua y aceite
