Válvulas de asiento inclinado para fluidos

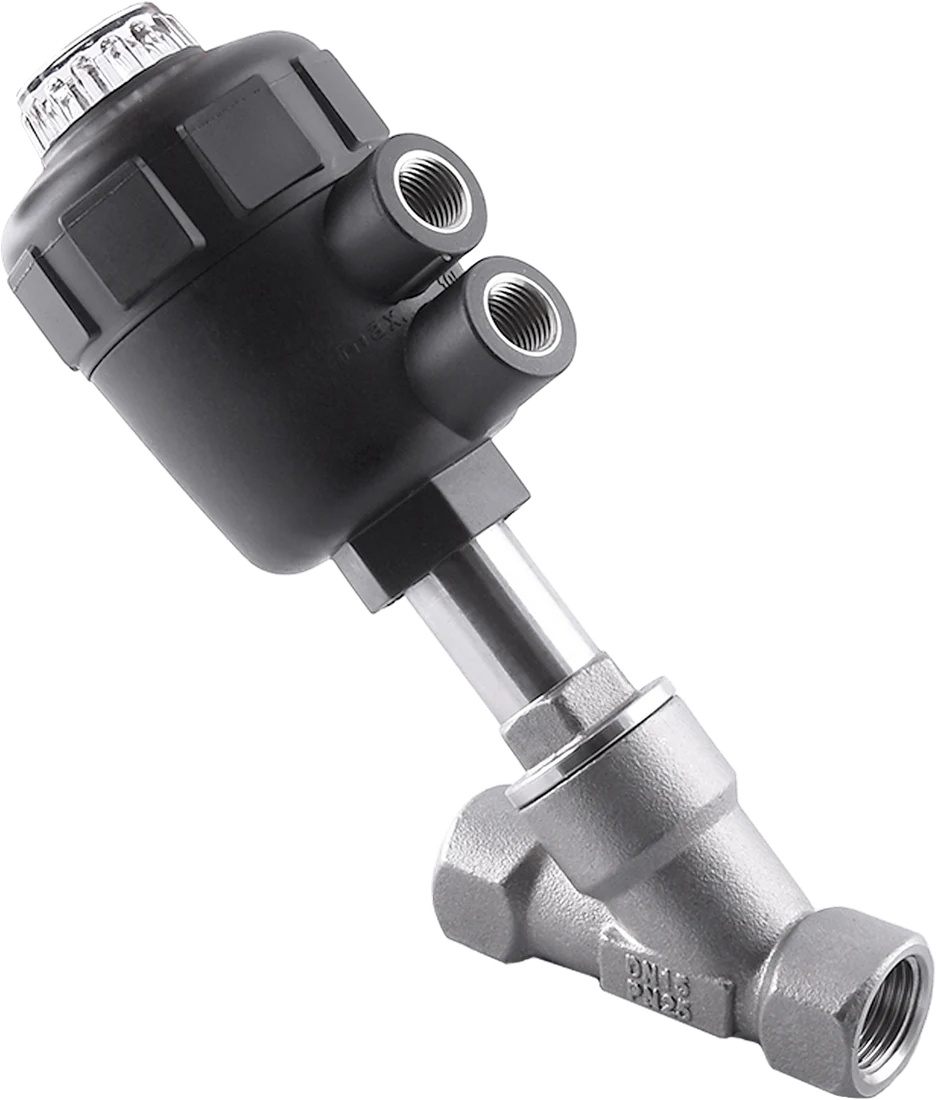

X2Y 1" · DN 25 — actuador 63 mm
Válvula de asiento inclinado 2/2 NC con actuador de tecnopolímero PA06, rosca 1" y orificio de 24 mm. Caudal Kv 18,1 m³/h y hasta 15 bar de presión diferencial.
- Material
- Acero inox AISI 316L
- Material del actuador
- Tecnopolímero PA06
- Tamaños disponibles
- 1"
- Tipo de conexión
- Rosca hembra ISO 228 (Gas)
Ficha técnica
- Material
- Acero inox AISI 316L
- Material del actuador
- Tecnopolímero PA06
- Tamaños disponibles
- 1"
- Tipo de conexión
- Rosca hembra ISO 228 (Gas)
- Operación
- 2/2 NC
- Orificio (mm)
- 24
- DN (mm)
- 25
- Caudal Kv (m³/h)
- 18,1
- Tamaño de actuador (mm)
- 63
- Presion diferencial maxima (bar)
- 15
- Presión de pilotaje (bar)
- ≥ 5
- Puerto de pilotaje
- 1/4"
- Temperatura operativa
- -10°C / +180°C
- Estanqueidad
- PTFE
- Viscosidad máxima
- 600 cSt
- Clase de fuga
- EN 12266 Clase A
- Entrada de fluido
- Bajo el asiento
- Silenciador de escape
- No incluido (se pide aparte)
- Altura A (mm)
- 218
- Entre caras L (mm)
- 105
- Ø actuador C (mm)
- 80
Dónde se usa
- Vapor, agua, aceites, gases y fluidos agresivos · alta temperatura
- 2/2 NC · accionamiento neumático por pistón
