Serie 02F

Electroválvulas de accionamiento directo con cuerpo de latón - obturador 13 mm.

Material
Latón
Tamaños disponibles
1/8" · 1/4" · 3/8" · 1/2"
Temperatura operativa
-10°C / +90°C
Tipo de conexión
Rosca Hembra - Hembra
Cotizar esta serie Catálogo PDF Galería digital

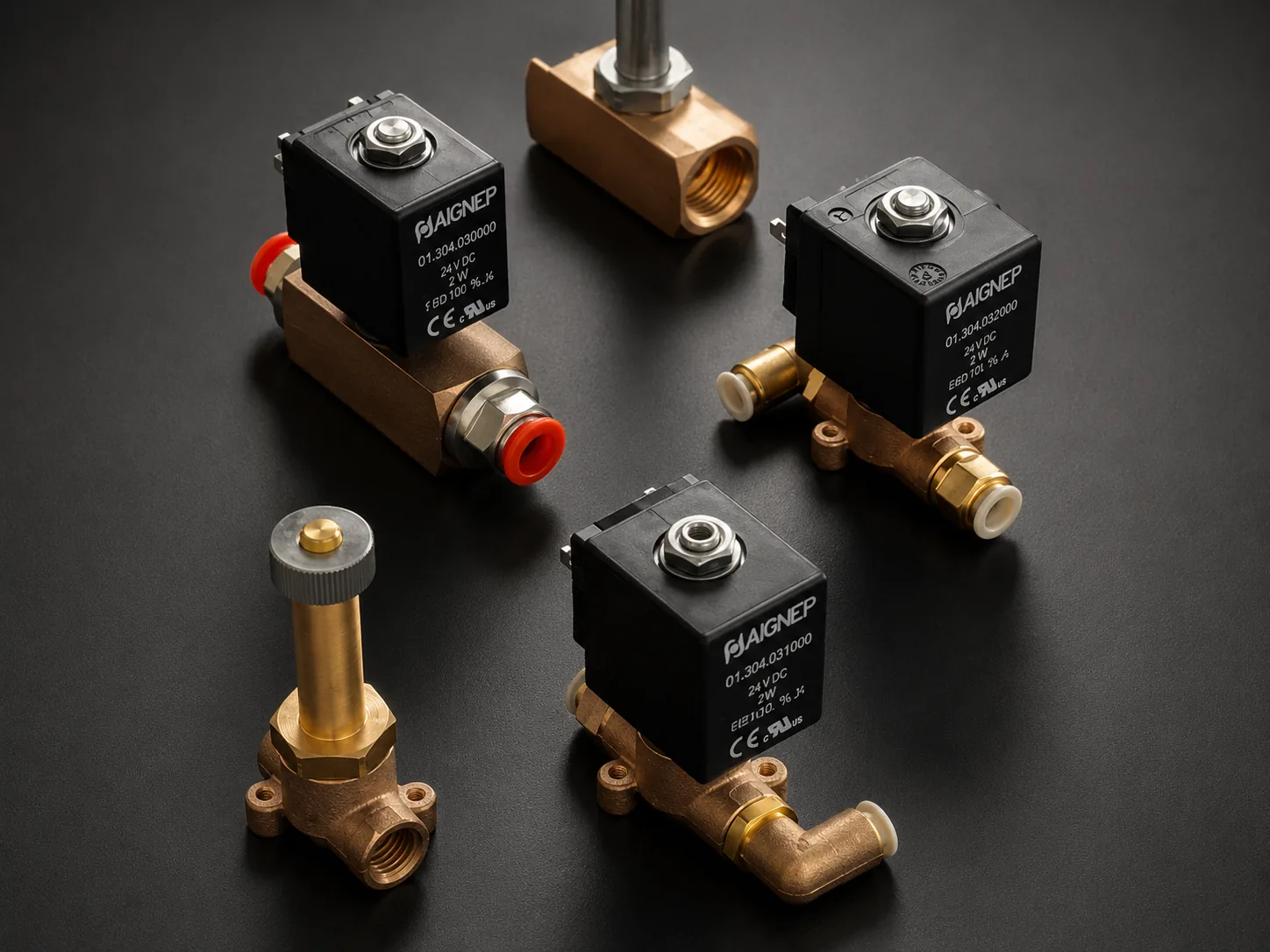

Electroválvula AIGNEP Serie 02F

Versiones

Las 14 versiones de esta serie

Cada versión que AIGNEP publica de esta serie, con su foto. Cotiza la que necesitas y un asesor te responde por WhatsApp.

Válvulas 8

Bobinas 4

Conectores 2

Galería digital

La pieza por fuera, por dentro y en volumen

Los 8 planos de esta serie, tal como los publica el catálogo oficial de AIGNEP. Abre uno y pasa por una columna de la tabla: verás su cota señalada en el dibujo.

2/2 NC 1/8"
SizeABCDEFG
1/8"3874.732.524189M8 x 1

Medidas en mm, del catálogo oficial 05_02F_FLUIDITY_2026.pdf, página 8.

2/2 NC 3/8" · 1/2"
Plano acotado de la 2/2 NC
SizeABCDEFG
3/8"5075.52516168M8 x 1
1/2"5875.52516168M8 x 1

Medidas en mm, del catálogo oficial 05_02F_FLUIDITY_2026.pdf, página 10.

2/2 NO 1/8" · 1/4"
Plano acotado de la 2/2 NO
SizeABCDEFG
1/8"3879.532.524189M8 x 1
1/4"3879.532.524189M8 x 1

Medidas en mm, del catálogo oficial 05_02F_FLUIDITY_2026.pdf, página 12.

2/2 NO 3/8" · 1/2"
Plano acotado de la 2/2 NO
SizeABCDEFG
3/8"5080.32516168M8 x 1
1/2"5880.32516168M8 x 1

Medidas en mm, del catálogo oficial 05_02F_FLUIDITY_2026.pdf, página 14.

3/2 NC 1/8" · 1/4"
Plano acotado de la 3/2 NC
SizeABCDEFGH
1/8"3874.732.524189M8 x 1M5
1/4"3874.732.524189M8 x 1M5

Medidas en mm, del catálogo oficial 05_02F_FLUIDITY_2026.pdf, página 16.

3/2 NC 3/8" · 1/2"
Plano acotado de la 3/2 NC
SizeABCDEFGH
3/8"5075.52516168M8 x 1M5
1/2"5875.52516168M8 x 1M5

Medidas en mm, del catálogo oficial 05_02F_FLUIDITY_2026.pdf, página 18.

3/2 NO 1/8" · 1/4"
Plano acotado de la 3/2 NO
SizeABCDEFGH
1/8"3874.732.524189M8 x 1M5
1/4"3874.732.524189M8 x 1M5

Medidas en mm, del catálogo oficial 05_02F_FLUIDITY_2026.pdf, página 20.

3/2 NO 3/8" · 1/2"
Plano acotado de la 3/2 NO
SizeABCDEFG
3/8"5075.52516168M8 x 1
1/2"5875.52516168M8 x 1

Medidas en mm, del catálogo oficial 05_02F_FLUIDITY_2026.pdf, página 22.

El corte de la válvula, con cada pieza nombrada. Pulsa Energizar y verás lo que pasa dentro: la bobina se enciende, el grupo móvil sube su carrera —5.4 mm en esta serie—, la junta despega del asiento y el fluido pasa. Es geometría calculada de las medidas del catálogo, no un dibujo a mano.

En reposo · el fluido llega al asiento y se detiene

ConectorBobinaTubo guíaMuelleÉmboloEntradaSalidaAsiento
Calculado del artículo 02F03103C0 · 1/4" · 2/2 NC · junta CR · paso 3 mm. El obturador recorre 5.4 mm al abrir.

La pieza en volumen, para girarla. No es CAD de AIGNEP —para Fluidity no existe—: es el mismo modelo del catálogo que dibuja el corte, levantado en tres dimensiones.

2300 triángulos · 81 KB · profundidad del cuerpo derivada, 34.64 mm

Calculadora

Cuánto pasa por esta válvula

Con la fórmula del catálogo y el coeficiente Kv de cada artículo. Las presiones se meten como se leen en el manómetro; el bar de la atmósfera lo suma la cuenta.

De dónde sale el número

Las fórmulas están en la página 31 de todos los catálogos de Fluidity, bajo «Cálculo del flujo». Se copian con sus coeficientes:

LíquidosQ = Kv · √(Δp / ρ)
Aire · normalQn = 26 · Kv · √(Δp · P2)
Aire · críticoQn = Kv · P1 · 13
Vapor · normalG = 31,6 · Kv · √(Δp / V2)
Vapor · críticoG = 31,6 · Kv · √(P1 / V1)

P1 y P2 son absolutas —la relativa más un bar—, y el régimen es crítico cuando Δp pasa de P1/2. El Kv de cada artículo sale de la columna «Kv» de la tabla del catálogo de su serie.

Compatibilidad

¿Pasa tu fluido por esta serie?

Los 46 fluidos de la tabla del catálogo, contra los materiales que esta serie tiene. Escribe el nombre para encontrarlo.

Ver la tabla de los 46 fluidos 4 materiales de esta serie
FluidoCuerpo de latónJunta NBRJunta EPDMJunta FKM
Acétone
Acetileno
Argon
Benceno
Butano
Dióxido de carbono (gas)
Dióxido de carbono (liquid)
Sulfuro de carbono
Cloroformo
Diesel fuel
Helio
Etano
Etanol
Etanoato de etilo
Cloruro de etilo
Glicol de etileno
Formaldehído
Freon
Glicerina
Heptano
Hexano
Hidrógeno
Peróxido de hidrógeno
Isobutano
Isopentano
Metano
Metanol
Clorometano
Aceite mineral
Neon
Nitrobenceno
Nitrógeno
Oxígeno
Pentano
Gasolina
Propano (GLP)
Alcohol Propílico
Tolueno
Tricloroetileno
Vinagre
Agua desionizada
Agua dura
Agua caliente
Vapor y agua caliente
Agua con glicol
Xileno

✓ compatible · ✕ incompatible · ? consultar al departamento técnico. La tabla es orientativa y no sustituye una prueba real: temperatura, concentración y presión cambian el resultado.

Fuera de la tabla: el catálogo no incluye CR, NBR baja temperatura, PTFE, RUBY en su compatibilidad química, así que aquí no se dice nada de esos materiales. No se deduce por parecido.

Ficha

Lo que declara el catálogo

MaterialLatón
Tamaños disponibles1/8" · 1/4" · 3/8" · 1/2"
Temperatura operativa-10°C / +90°C
Tipo de conexiónRosca Hembra - Hembra
Operación2/2 NC · 2/2 NO · 3/2 NC · 3/2 NO
Orificio (mm)1 · 1.5 · 2 · 2.5 · 3 · 4 · 5 · 6.4
EstanqueidadNBR | FKM | EPDM | PTFE | CR (neopreno) | RUBY

Para qué sirve

Dónde encaja esta serie

Construcción robusta

Cuerpo en Latón para aplicaciones industriales exigentes.

Versatilidad de conexión

Disponible en 1/8" · 1/4" · 3/8" · 1/2".

Compatibilidad de sellos

Opciones de estanqueidad NBR | FKM | EPDM | PTFE | CR (neopreno) | RUBY.
